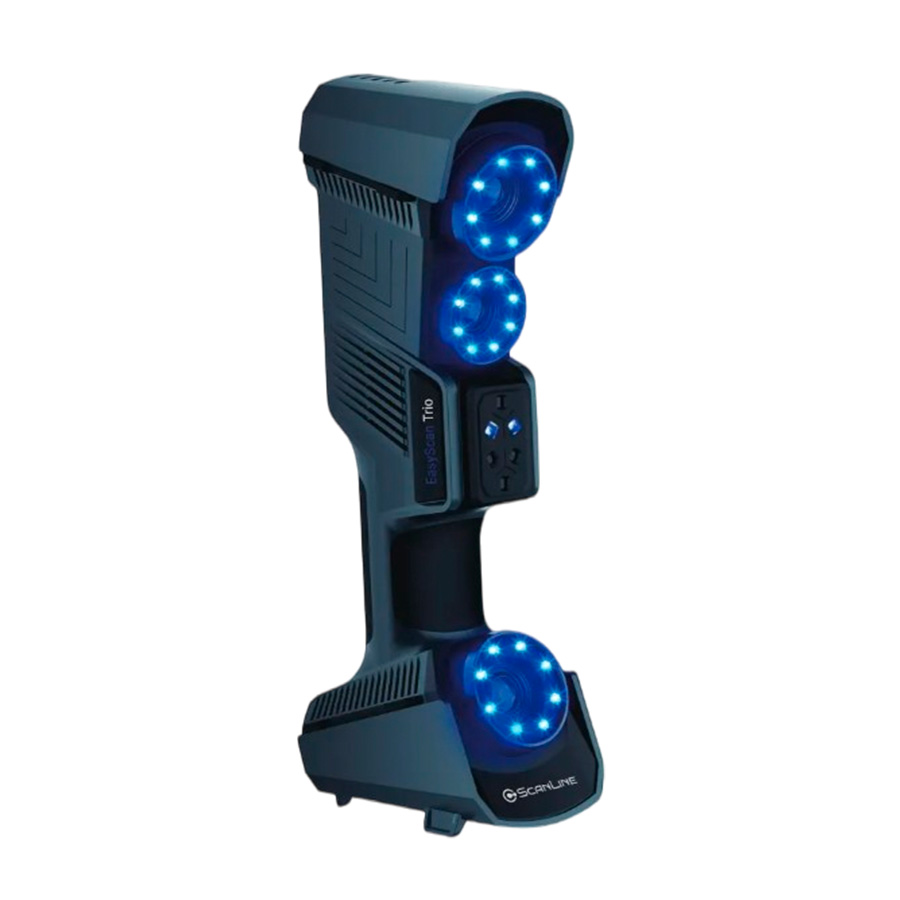

3D-сканер ScanLine EasyScan TRIO

Ручной 3D-сканер ScanLine EasyScan TRIO объединяет лазерную подсветку, три камеры и скорость захвата до 3 010 000 точек в секунду — этого достаточно, чтобы быстро оцифровывать крупные детали, не теряя мелкие элементы геометрии. Точность одиночного измерения достигает 0,02 мм, объёмная точность составляет 0,02 + 0,03 мм/м, поэтому прибор применяют для контроля размеров, реверс-инжиниринга и оцифровки сложнопрофильных поверхностей. Корпус весом 0,985 кг снижает утомляемость оператора при многочасовых сессиях, а глубина резкости 360 мм позволяет переходить от мелких фасонных деталей к крупным заготовкам без перенастройки оптики. Модель относится к нишевым доступным решениям: поставка выполняется под заказ, сервисом занимается наша команда — от установки программного обеспечения до плановых обновлений. Ниже — разбор технологии, таблица характеристик и ответы на частые вопросы покупателей.

Три камеры и лазерная подсветка

В основе EasyScan TRIO — три камеры, которые работают одновременно с лазерным источником красного света на LED-основе. Такая схема повышает устойчивость захвата на глянцевых, тёмных и криволинейных поверхностях: система наблюдает объект с разных ракурсов и достраивает сетку там, где двухкамерные сканеры теряют кадры. Класс лазера — второй, безопасный для глаз, поэтому отдельная сертификация рабочего места и защитные очки не требуются. Оператору доступны четыре режима проецирования: 98, 26 и 7 линий, а также одиночная линия. Массовый режим с 98 линиями выбирают для быстрой оцифровки протяжённых объектов, одиночную линию — для узких пазов, острых кромок и глухих отверстий, где широкий растр добавляет шум. Переключение режимов выполняется в программе без задержек, поэтому в рамках одного проекта можно комбинировать скорость и детализацию.

Фотограмметрия и объёмная точность

На протяжённых изделиях важна не только локальная, но и объёмная точность — скорость накопления ошибки по длине детали. У EasyScan TRIO она равна 0,02 + 0,03 мм/м, а в режиме фотограмметрии улучшается до 0,02 + 0,015 мм/м: кадры с кодированными метками связываются в единую сеть, и длинные каркасы, балки и панели оцифровываются без «уплывания» геометрии на концах. Сканер захватывает текстуру и цвет, что полезно при документировании изделий, технической экспертизе и подготовке презентационных моделей. Результаты выгружаются в форматах PLY, STL, OBJ, ASC, 3MF и P3: сетки открываются в CAD-системах, программах контроля и слайсерах для аддитивного производства без дополнительной конвертации. Связь с рабочей станцией — по USB 3.0, пропускной способности которого хватает для потока точек в три миллиона в секунду.

Характеристики ScanLine EasyScan TRIO

В таблице собраны паспортные данные прибора: значения взяты из спецификации производителя и пригодны для прямого сравнения с другими ручными 3D-сканерами по точности, скорости съёма данных и эргономике.

Применение и требования к рабочей станции

Сканер работает под управлением Windows 10; производитель рекомендует процессор уровня Intel Core i7-10700, видеокарту NVIDIA GeForce RTX 3060 или старше и 16 ГБ оперативной памяти — такой запас нужен для обработки плотных облаков точек в реальном времени. Типовые задачи прибора: входной контроль размеров, сравнение изделия с CAD-моделью, оцифровка оснастки, литых и сварных заготовок, реконструкция геометрии под последующее проектирование. При выборе портативного метрологического комплекса стоит сравнить модель с FreeScan UE PRO и прочитать статью EinScan или FreeScan — она помогает понять, какая архитектура сканера ближе к вашим задачам. Для метрологов и служб ОТК собрана отдельная подборка 3D-сканеров для контроля качества.

Частые вопросы о ScanLine EasyScan TRIO

Чем EasyScan TRIO отличается от двухкамерных ручных сканеров?
Три камеры наблюдают объект с разных ракурсов одновременно, поэтому на глянцевых и криволинейных поверхностях теряется меньше кадров, а автоматическая сшивка проходов проходит быстрее и стабильнее.

Какая точность достигается на протяжённых деталях?
Объёмная точность составляет 0,02 + 0,03 мм/м, а в режиме фотограмметрии с кодированными метками — 0,02 + 0,015 мм/м, что позволяет оцифровывать длинные изделия без накопления ошибки.

Не утомляет ли сканер при длительной работе?
Вес нетто — 0,985 кг, корпус сбалансирован относительно рукоятки, поэтому многочасовые сессии переносятся заметно легче, чем работа с тяжёлыми метрологическими комплексами.

Какой компьютер потребуется для работы?
Достаточно станции на Windows 10 с процессором уровня Intel Core i7-10700, видеокартой не слабее NVIDIA GeForce RTX 3060 и 16 ГБ оперативной памяти.

Захватывает ли прибор цвет и текстуру объекта?
Да, сканирование текстур и цвета встроено в базовый функционал; данные экспортируются в PLY, STL, OBJ, ASC, 3MF и P3 и сразу пригодны для документации и презентаций.

Как заказать EasyScan TRIO и кто занимается сервисом?
Модель поставляется под заказ: мы готовим коммерческое предложение с актуальными сроками, берём на себя сервисное сопровождение, помощь с настройкой ПО и обучение персонала.

Сравнить EasyScan TRIO с другими портативными решениями можно в каталоге 3D-сканеров, а подробный тест метрологического ручного сканера читайте здесь — https://luwam.ru/2026/09/27/obzor-freescan-ue-pro/ Напишите нам: подберём конфигурацию под задачи производства, уточним сроки поставки под заказ и организуем сервисное сопровождение силами наших инженеров.
