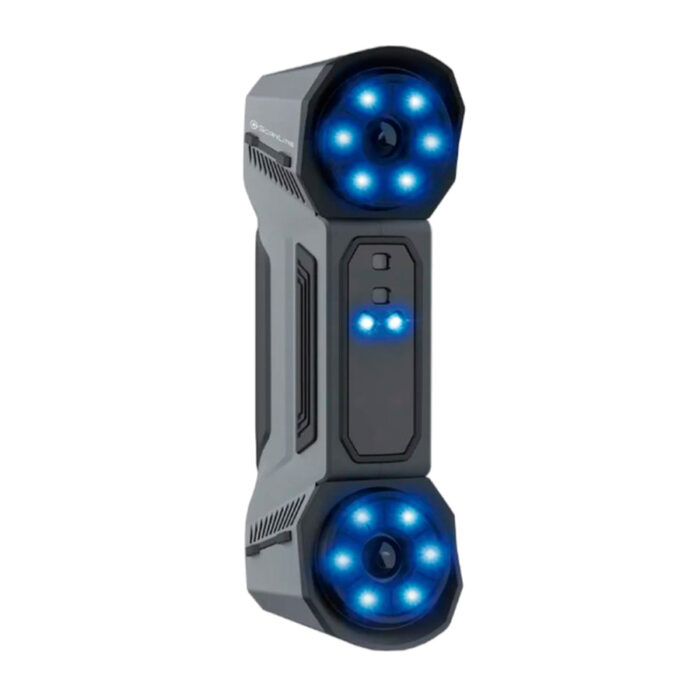

ScanLine EasyScan Combo+ — ручной 3D-сканер

ScanLine EasyScan Combo+ — ручной гибридный 3D-сканер метрологического класса: синий лазер для точной геометрии и инфракрасный режим VCSEL для крупных объектов. Точность до 0,02 мм, объёмная точность 0,02 + 0,033 мм/м и скорость до 3 600 000 точек в секунду позволяют работать с деталями машиностроения, оснасткой и кузовными элементами. Зона сканирования от 430×430 до 520×510 мм и рабочее расстояние 200–300 мм дают быстрое покрытие поверхности, а глубина резкости до 1240 мм в инфракрасном режиме — уверенное сканирование крупногабаритных изделий. Сканер весит 0,62 кг, подключается по USB 3.0 и питается от рабочей станции. Мы поставляем EasyScan Combo+ под заказ и обслуживаем своими инженерами. Подробности — ниже.

Гибридная оптика: синий лазер и инфракрасный режим

Combo+ несёт два источника данных. Лазерный блок предлагает три схемы: 50 синих лазерных линий для быстрого покрытия больших поверхностей, 7 параллельных линий для точного режима и одиночную линию для узких мест и глубоких участков. Инфракрасный режим на VCSEL-излучателях захватывает сцену с глубиной резкости от 200 до 1240 мм — это режим для крупногабаритных объектов, где лазерная схема теряла бы время на перефокусировку. Скорость соответствует задачам: до 3 600 000 точек в секунду с синим лазером и 2 250 000 точек в секунду в инфракрасном режиме. Оператор переключает режимы исходя из объекта: точная геометрия детали сегодня, обвод кузова или крупной сварной конструкции завтра — одним и тем же прибором без замены оптики и дополнительного оборудования.

Метрологическая точность 0,02 мм

Точность 0,02 мм и объёмная точность 0,02 + 0,033 мм/м выводят Combo+ в класс, пригодный для контроля качества, приёмки оснастки и сравнения изделия с CAD-моделью. Две камеры разрешением 1,3 Мп обеспечивают плотный поток данных, а скорость сбора сокращает время цикла: измерение детали занимает минуты, а не часы на координатно-измерительной машине. По классу задач сканер конкурирует с метрологическими решениями — например, с FreeScan UE PRO; тем, кто ранее работал с Creaform HandySCAN, будет полезен наш разбор, чем заменить HandySCAN. Текстура и цвет не снимаются: это чисто геометрический инструмент для измерений и документирования отклонений формы.

Характеристики ScanLine EasyScan Combo+

Полный перечень параметров приведён в таблице. Значения соответствуют спецификации производителя.

Режимы, зона охвата и глубина резкости

Минимальная зона сканирования составляет 430×430 мм, максимальная — 520×510 мм: крупная рамка захватывает значительную площадь за кадр и ускоряет работу на больших деталях. Рабочее расстояние 200–300 мм комфортно для оператора: не нужно вплотную подносить сканер к поверхности. Глубина резкости 360 мм в лазерном режиме позволяет сканировать рельефные детали без потери фокуса, а диапазон 200–1240 мм в инфракрасном режиме снимает ограничение на габарит объекта. Сертификация CE, FCC, RoHS, WEEE, KC, FDA, UKCA и степень защиты IP50 подтверждают промышленное исполнение. Рабочий диапазон температур от -20 до 40 °C и допустимая влажность до 90% допускают работу в цехе и на открытых площадках без потери стабильности данных.

Требования к компьютеру, поставка и сервис

Для полноценной работы станция должна соответствовать требованиям: процессор уровня Intel Core i7-10700, оперативная память от 32 ГБ и видеокарта серии NVIDIA GTX/RTX не ниже GeForce RTX 3060, операционная система Windows 10/11 в 64-разрядной версии, подключение по USB 3.0. Подберём готовую рабочую станцию под эти требования. ScanLine — нишевый доступный бренд: поставка выполняется под заказ, сервисное сопровождение — наше, включая обновления ПО и ремонт в инженерном отделе LUWAM. По запросу предоставим результаты тестовых измерений на эталонных деталях. Согласуем комплектацию под ваши задачи: кейс, обучение операторов и шаблоны отчётов для контроля качества.

Частые вопросы об EasyScan Combo+

Какой компьютер нужен для сканера?
Процессор уровня Intel Core i7-10700, от 32 ГБ оперативной памяти и видеокарта не ниже GeForce RTX 3060, Windows 10/11 (64 бит) и порт USB 3.0.

Чем гибридный сканер лучше однорежимного?
Лазер даёт точную геометрию, инфракрасный режим — охват крупных объектов с большой глубиной резкости. Combo+ совмещает оба сценария в одном приборе.

Можно ли сканировать тёмные и блестящие поверхности?
Синий лазер уверенно работает со сложными поверхностями; при сильном блеске применяется матирующий спрей — стандартная практика метрологического сканирования.

Снимает ли сканер текстуру и цвет?
Нет, сканирование текстур не поддерживается: Combo+ ориентирован на геометрию и измерения. Цвет добавляется отдельно, например фотокамерой.

При какой температуре можно работать?
От -20 до 40 °C при влажности до 90% — диапазон достаточен для цеха и уличной площадки.

Подойдёт ли Combo+ вместо Creaform HandySCAN?
По классу точности и скорости — да. Сравнение сценариев и стоимость владения разобраны в нашем материале о замене HandySCAN.
