3D-сканер BlackBox3D Mangofree 331

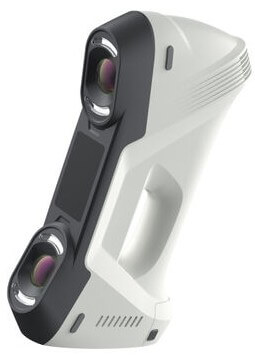

BlackBox3D Mangofree 331 — ручной лазерный 3D-сканер с точностью до 0,02 мм и разрешением 0,05 мм. Кадр 250×225 мм захватывает детали средних габаритов за один проход, скорость до 250 000 измерений в секунду ускоряет обход крупных объектов, а режим полностью автоматического сканирования берёт на себя совмещение кадров. Устройство работает под управлением ПО JetCon, уверенно читает металлические и тёмные поверхности и экспортирует данные в STL, PLY, OBJ, ASC, VTK и OFF. Лазер второго класса безопасен для глаз при штатной эксплуатации. Мы поставляем Mangofree 331 под заказ и обеспечиваем сервисное сопровождение собственной службой — от диагностики до калибровки и ремонта оптики.

Лазерная триангуляция и точность 0,02 мм

В основе Mangofree 331 — лазерная триангуляция: излучатель строит на поверхности световую линию, приёмник фиксирует её смещение, и геометрия восстанавливается по известному базису между излучателем и камерой. Точность до 0,02 мм и разрешение 0,05 мм закрывают задачи контроля литья, штампов, оснастки и механических деталей с допусками в сотые доли миллиметра. Лазерный метод увереннее оптического ведёт себя на металле, тёмных и частично глянцевых поверхностях, где структурированному подсвету требуется предварительное матирование. Ручная компоновка позволяет обойти объект любой конфигурации, включая крупногабаритные станки и элементы конструкций, которые физически невозможно разместить на столе стационарной системы.

Скорость 250 000 измерений в секунду и автоматизация

Высокая скорость оцифровки — главное достоинство ручных лазерных сканеров: до 250 000 измерений в секунду дают плотное облако точек уже после одного прохода, без повторных заходов и длительной досъёмки. Режим полностью автоматического сканирования сам выравнивает последовательные кадры, поэтому от оператора требуется лишь плавно перемещать сканер вокруг детали, не делая резких рывков. Рабочий температурный диапазон от 5 до 40 °C и допустимая влажность до 40 % позволяют работать прямо в цехе, а не только в метрологической комнате. Корпус размером 340×210×80 мм компактен и перевозится в упаковке 440×310×100 мм без специальной логистики. Для очень больших сцен программа разбивает данные на фрагменты и склеивает их автоматически.

JetCon Software и требования к рабочей станции

ПО JetCon управляет захватом, фильтрацией шумов, редактированием облака точек и экспортом результатов. Поддерживаются Windows, macOS и Linux, поэтому сканер встраивается в существующий парк техники без замены компьютеров. Минимальные требования умеренные: процессор уровня Intel Core i5, видеокарта NVIDIA GTX 650 и выше, оперативная память от 4 ГБ — для повседневных задач хватает офисной рабочей станции, а тяжёлые сцены лучше вести на 16 ГБ ОЗУ и современном графическом ускорителе. Результат сохраняется в STL и PLY для печати и измерений, OBJ — для визуализации, ASC — как облако точек, а также в VTK и OFF для инженерных пакетов. Такой набор форматов закрывает и производство, и лабораторные задачи без конвертации через сторонние утилиты.

Характеристики BlackBox3D Mangofree 331

Основные параметры сканера перечислены в таблице. Данные соответствуют спецификации производителя и уточняются в спецификации поставки при оформлении заказа.

Сферы применения ручного лазерного сканера

Типичные сценарии использования Mangofree 331 — машиностроение и ремонт. Инженер обходит деталь станка прямо на месте её установки, получает облако точек и восстанавливает чертёж утраченной запчасти; метролог проверяет геометрию штампа после доработки; ремонтная бригада фиксирует посадочные места перед заказом новых элементов. Ручной формат выручает там, где объект нельзя доставить в лабораторию: строительные конструкции, корпуса энергетического оборудования, интерьерные и архитектурные элементы. Лазер стабильно работает по металлу, поэтому матирование требуется реже, чем при оптической технологии, а подготовка поверхности занимает минуты. Если сомневаетесь, подходит ли технология под ваш материал, привезите образец на демонстрацию — мы отсканируем его при вас и покажем итоговую сетку до оформления заказа.

Частые вопросы о Mangofree 331

Какой класс лазера у сканера и безопасен ли он?
Второй класс: излучение безопасно для глаз при штатной эксплуатации, однако направлять луч в глаза, разумеется, не следует.

Какой компьютер нужен для работы?
Достаточно процессора уровня Intel Core i5, видеокарты NVIDIA GTX 650 и 4 ГБ ОЗУ; для крупных сцен рекомендуем 16 ГБ памяти и современный ускоритель.

В каких форматах сохраняются результаты?
STL, PLY, OBJ, ASC, VTK и OFF — для печати, измерений, визуализации и инженерных расчётов без конвертации.

Можно ли сканировать в цехе, а не в лаборатории?
Да: система работает при температуре от 5 до 40 °C и влажности до 40 %, затемнение и специальная подготовка помещения не требуются.

Чем ручной сканер удобнее настольного?
Габаритные объекты — станки, конструкции, крупную оснастку — не нужно перемещать: обход выполняется вокруг самого предмета без демонтажа.

Кто обслуживает устройство?
Сервисное сопровождение выполняет наша команда: диагностика, калибровка, ремонт. Детали — на странице https://luwam.ru/garantiya-i-remont/.

Купить BlackBox3D Mangofree 331 можно под заказ с доставкой по России. Для задач жёсткой метрологии сравните модель с FreeScan UE PRO, для гибридных сценариев посмотрите EinScan HX2, а полный ассортимент представлен в каталоге 3D-сканеров LUWAM. Консультация, сроки поставки и подбор конфигурации под ваши задачи — по телефону и в мессенджерах.
