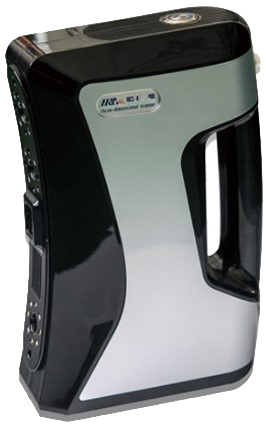

HRG3D Fisher X — ручной 3D-сканер

HRG3D Fisher X — лёгкий ручной 3D-сканер весом около килограмма для оцифровки средних и крупных объектов: от автомобильных бамперов и корпусных деталей до мебели, скульптур и элементов интерьеров. Зона сканирования 800×400 мм при рабочем расстоянии 400 мм позволяет вести съёмку широкими проходами, а скорость 1 310 000 точек в секунду заметно ускоряет оцифровку габаритных изделий. Белая LED-подсветка безопасна для глаз и корректно работает с большинством непрозрачных материалов. Прибор рассчитан на диапазон размеров объекта от 200 до 4000 мм и закрывает нишу между компактными предметными сканерами и тяжёлыми стационарными комплексами. LUWAM поставляет HRG3D Fisher X под заказ и обеспечивает сервисное сопровождение силами своих инженеров.

Технология и скорость сканирования

Fisher X использует оптическую технологию со структурированной подсветкой: на объект проецируется световой узор, оптическая система фиксирует его искажения, а алгоритм в реальном времени восстанавливает геометрию поверхности. Широкая зона 800×400 мм означает, что за один кадр захватывается большой участок — стенка кузова, панель мебели или фрагмент скульптуры, что сокращает число проходов и время сшивки. Скорость 1 310 000 точек в секунду позволяет сканировать в движении, не задерживаясь на каждой позиции и не боясь лёгкой дрожи рук.

Диапазон размеров объекта от 200 до 4000 мм — редкое для ручных сканеров сочетание: один прибор снимает и небольшую деталь станка, и целую дверь автомобиля. Текстуры и цвета Fisher X не захватывает — он сосредоточен на геометрии, зато сетка получается плотной и чистой, пригодной для реверс-инжиниринга и контроля формы.

Что можно сканировать

Типичные задачи Fisher X — реверс-инжиниринг корпусных деталей и автокомпонентов, обмеры мебели и интерьеров под заказ, оцифровка скульптуры и декора для масштабирования и репродукции, контроль геометрии крупных сварных и сборочных конструкций. Сканер востребован в мебельных производствах, ателье автотюнинга, мастерских реставраторов и художников, а также в небольших машиностроительных цехах, где нет бюджета на стационарный метрологический комплекс. Для очень мелких деталей со сканером работает пара — настольный предметный прибор, а Fisher X берёт на себя всё, что не влезает на стол.

Характеристики HRG3D Fisher X

Сводные технические параметры приведены в таблице. Отметим эргономику: при весе около 1 кг и габаритах 120×190×300 мм сканер не утомляет руку даже при длительной смене, а в упаковке 300×300×350 мм легко перевозится к объекту заказчика.

Подготовка поверхностей и рабочие приёмы

Как и любому оптическому прибору, Fisher X нужна подготовка объекта. Прозрачные, зеркальные и сильно тёмные поверхности матируются лёгким слоем специального спрея или аэрозольного проявителя; окраска не влияет на геометрию, зато повышает контраст подсветки. Габаритные изделия удобнее сканировать по кругу, отслеживая перекрытие кадров по индикации программы; при работе в одиночку помогает штатив-подставка под ноутбук. Для контроля больших плоскостей имеет смысл разметить объект мягким карандашом или наклейками, чтобы не пропустить участок. Масса прибора около килограмма позволяет вести длительные смены без усталости рук, а белая LED-подсветка не слепит оператора и не нагревает объект — важно при оцифровке пластика, воска и окрашенных поверхностей.

Сравнение с метрологическими сканерами

Fisher X — рабочая лошадка для геометрии и реверс-инжиниринга, однако если требуется аттестованная точность для контроля качества по чертежам, стоит присмотреться к метрологическим решениям. Например, FreeScan UE PRO от Shining 3D поставляется официально, имеет наш сервис и закрывает задачи входного и приёмо-сдаточного контроля с полной прослеживаемостью измерений. Как выбрать класс прибора под ваши задачи, мы подробно разбираем в статье «EinScan или FreeScan: выбор сканера Shining 3D» — ссылка ниже. Общие рекомендации по оцифровке для отдела контроля качества собраны в отдельном разделе нашего сайта.

Частые вопросы

Объекты какого размера можно сканировать?
Диапазон размеров объекта — от 200 до 4000 мм: от небольшой детали станка до двери автомобиля или садовой фигуры в полный рост.

Снимает ли сканер цвет и текстуры?
Нет, Fisher X сосредоточен на геометрии: это упрощает конструкцию, ускоряет обработку и даёт плотную чистую сетку для CAD и печати.

На каком расстоянии держать сканер от объекта?
Рабочее расстояние составляет 400 мм — комфортная дистанция, не требующая подносить прибор вплотную или отходить на несколько метров.

Какая скорость сканирования?
До 1 310 000 точек в секунду при зоне 800×400 мм: габаритные изделия оцифровываются за один обход без долгих перестроек.

Как заказать Fisher X и что с сервисом?
Сканер поставляется под заказ: по заявке подтвердим срок, комплектацию и цену. Сервисное сопровождение выполняют инженеры LUWAM.

Что делать, если нужна метрологическая точность?
Для контроля по чертежам лучше подходит метрологический сканер вроде FreeScan UE PRO с официальной поставкой — сравнение классов приборов смотрите в нашей статье.

Как подготовить объект к сканированию?
Прозрачные и зеркальные участки слегка матируются спреем; матовые и тёмные непрозрачные поверхности сканируются без подготовки. Габаритные изделия обходятся по кругу с перекрытием соседних кадров.

Подскажем, впишется ли Fisher X в ваши процессы, и при необходимости сравним его с метрологическими альтернативами: FreeScan UE PRO для точных измерений, статья EinScan или FreeScan и раздел про 3D-сканирование для контроля качества. Каталог оборудования: https://luwam.ru/shop/3d-skanery/
