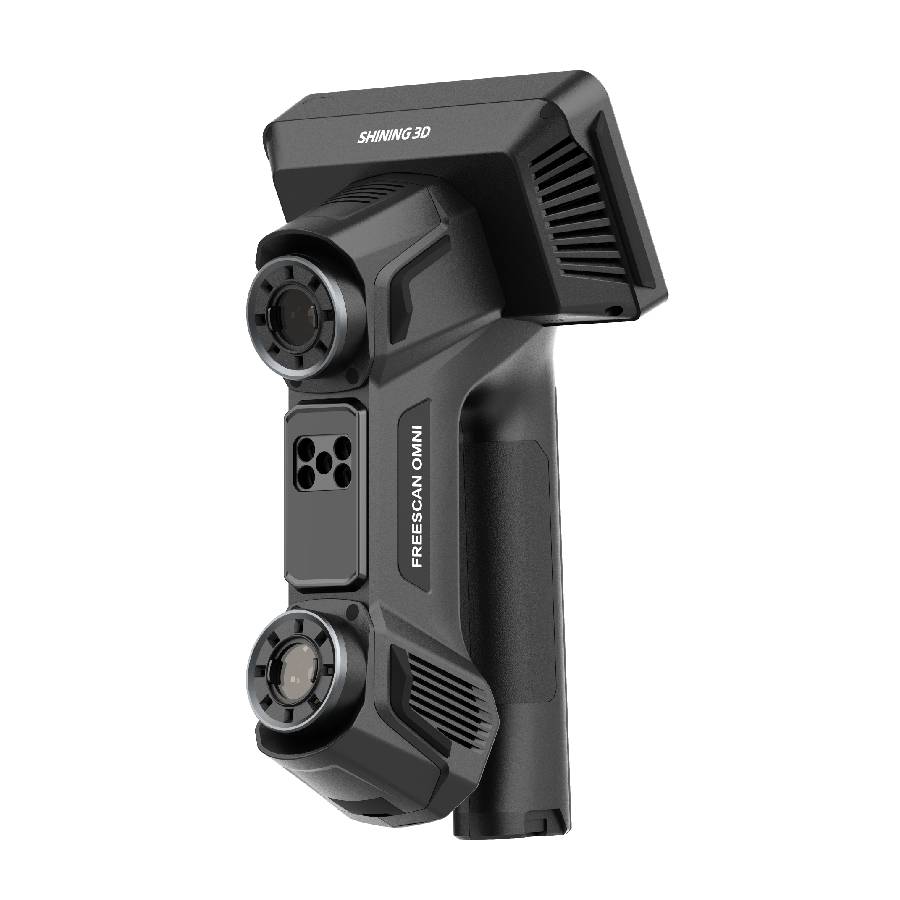

3D-сканер Shining 3D FreeScan Omni

FreeScan Omni — флагманский ручной 3D-сканер Shining 3D с гибридной оптикой: синий лазер для метрологической точности и инфракрасный VCSEL для быстрого сканирования без маркеров. Скорость достигает 7 619 000 точек в секунду, точность — 0,02 мм, объемная точность составляет 0,02 + 0,03 мм/м, а с фотограмметрией VPG улучшается до 0,02 + 0,015 мм/м. Четыре режима закрывают задачи от контроля крупных агрегатов до глубоких отверстий, связь выполняется по Wi-Fi 6 или USB Type-C, вес — 1,1 кг. Прибор прошел сертификацию по VDI/VDE 2634 Part 3 и ISO 10360 и имеет степень защиты IP50. Поставляется официально под заказ, сервисное сопровождение — силами LUWAM.

Синий лазер и инфракрасный VCSEL

Лазерный канал строит геометрию с метрологической достоверностью: синий луч устойчив к внешнему освещению и работает по металлу без напыления. Инфракрасный канал на VCSEL-излучателях захватывает крупные поверхности с высокой частотой и, главное, без наклейки маркеров — на объектах, где маркеры недопустимы: окрашенные поверхности, изделия в сборе, габаритные конструкции, до которых физически трудно дотянуться. Зона сканирования в лазерном режиме составляет 580×650 мм, в инфракрасном — 1205×1104 мм; глубина резкости до 830 мм (в диапазоне 170–1000 мм) удерживает фокус на ступенчатом рельефе. Разрешение регулируется от 0,01 до 10 мм — от тонких деталей до быстрой оцифровки больших объемов.

Четыре режима сканирования

Высокоскоростной режим: 93 лазерные линии плюс VCSEL — максимальная скорость для крупных объектов, когда важны общая геометрия и время прохождения. Детальный режим: 25 параллельных линий — плотная трасса для участков, где нужны максимальная детализация и чистота данных: сварные швы, кромки, мелкие элементы. Режим глубоких карманов: одна линия проникает в глухие отверстия и полости, недоступные широкому пучку. ИК-режим без маркеров: быстрый захват объекта без подготовки поверхности. Оператор комбинирует режимы внутри одного проекта: общая геометрия — в быстром канале, проблемные зоны — в детальном, и в итоге получается полная модель без компромиссов между скоростью и качеством данных. Режим без маркеров особенно ценен при работе с объектами культурного наследия и изделиями с чистовой обработкой поверхности.

Сертификация и работа в реальном цехе

FreeScan Omni прошел подтверждение точности по VDI/VDE 2634 Part 3 и ISO 10360 в лаборатории, аккредитованной по ISO/IEC 17025: заявленные показатели верифицированы независимой методикой, а не только фирменными буклетами. Степень защиты IP50 допускает работу в запыленной среде производственных цехов. Связь по Wi-Fi 6 избавляет от кабеля при перемещении вокруг объекта, а USB Type-C используется как альтернативное подключение с высокой пропускной способностью. Сканер записывает текстуры — цветовая карта помогает в документировании и сопоставлении зон контроля. Вес 1,1 кг комфортен для продолжительных смен, а класс лазера — второй, безопасный для глаз.

Технические характеристики FreeScan Omni

Основные параметры прибора приведены в таблице по спецификации производителя.

Поставка и сервисное сопровождение

Shining 3D — один из немногих мировых производителей, чьи поставки в Россию идут официально: полный пакет документов, предпродажная проверка, гарантия и обновления программного обеспечения. Наша команда выполняет установку, настройку рабочих мест, обучение операторов и плановое обслуживание; ремонт и калибровка проходят без ожидания ответа от зарубежного сервиса. FreeScan Omni уместен там, где сканер работает ежедневно: контроль качества в производстве, оцифровка для обратного проектирования, инспекция оснастки и сварных швов, документирование крупногабаритных агрегатов. Для менее жестких задач по предметному сканированию подберем младшие модели линейки — это сэкономит бюджет без потери результата. Начнем с аудита задач и закончим обучением команды, так что внедрение пройдет без простоя производства.

Частые вопросы

Можно ли сканировать без маркеров?
Да, ИК-режим на VCSEL захватывает геометрию без наклейки маркеров — это удобно на окрашенных и труднодоступных объектах.

Какая точность у FreeScan Omni?
Точность сканирования 0,02 мм, объемная — 0,02 + 0,03 мм/м, а с фотограмметрией VPG улучшается до 0,02 + 0,015 мм/м.

Что дает фотограмметрия VPG?
Она фиксирует глобальную сеть опорных точек на крупном объекте и снижает накопленную погрешность при сканировании протяженных изделий.

Чем Omni отличается от FreeScan UE PRO?
Omni — гибрид с ИК-каналом и режимом без маркеров, UE PRO — специализированная метрологическая система. Подробный разбор — в нашем обзоре.

Работает ли сканер по беспроводной связи?
Да, подключение по Wi-Fi 6; в качестве альтернативы используется USB Type-C.

Как заказать и в какие сроки?
Поставка официальная, под заказ. Оставьте заявку — подготовим коммерческое предложение с фиксацией комплектации и сроков.
