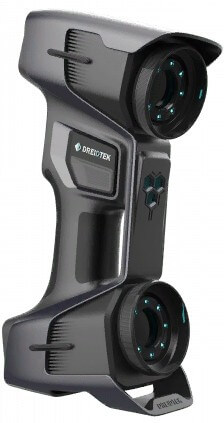

DreiDTek INNO-SCAN III — лазерный 3D-сканер

DreiDTek INNO-SCAN III — ручной лазерный 3D-сканер метрологического класса с точностью 0,025 мм и скоростью до 2 000 000 измерений в секунду. Источник света на 22+1 лазерных линиях быстро покрывает сложные поверхности, а две камеры разрешением 5 Мп фиксируют геометрию без пропусков. Сканер весит всего 1,5 кг, работает при температуре от 5 до 40 °C и подходит для цеха, участка контроля и выездных обмеров; в комплекте — поворотный стол для автоматических сессий. Модель относится к нишевым доступным брендам: мы поставляем её под заказ и сопровождаем сервисом на всех этапах эксплуатации, от пусконаладки до ремонта. Аппарат рассчитан на ежедневную интенсивную работу. Ниже — подробный разбор возможностей и условий приобретения.

22+1 лазерная линия и точность 0,025 мм

Основа INNO-SCAN III — лазерная триангуляция: 22 основные лазерные линии плюс дополнительная линия для быстрого первичного захвата. Большое число линий ускоряет покрытие поверхности и повышает плотность данных на сложных участках — фасках, скруглениях и глубоких полостях. Точность 0,025 мм позволяет решать инженерные задачи: контроль размеров, сравнение с электронными чертежами, восстановление геометрии под доработку. Лазер второго класса безопасен для глаз при штатной работе, а бесконтактный метод исключает деформацию мягких и тонкостенных деталей. Металлические поверхности оцифровываются без матирования, что важно для готовых изделий, которые нельзя готовить к съёмке. Тонкие кромки и небольшие отверстия читаются уверенно за счёт плотного лазерного растра. Сварные швы и литые поверхности оцифровываются без проблем, а точность сохраняется по всей зоне сканирования.

Скорость и зона сканирования

Скорость до 2 000 000 измерений в секунду — это минуты на деталь вместо часов: плотное облако точек формируется за один проход по поверхности. Зона сканирования 450×565 мм захватывает значительную часть объекта за кадр, сокращая количество перекладок. В комплекте поставляется поворотный стол: он превращает ручной сканер в полуавтоматическую станцию для небольших деталей — оператор запускает сценарий, и система снимает ракурсы по мере вращения. Такой режим удобен для серийных измерений и однотипных изделий. Для передачи данных используется USB 3.0 — пропускной способности хватает для потока измерений без просадок и потери кадров. Перекрытие кадров контролируется программно, поэтому пропуски поверхности практически исключены. Скорость важна при контроле партий однотипных деталей. Штатив из комплекта фиксирует сканер при автоматических сериях.

Программное обеспечение и форматы

ПО сканера экспортирует результаты в длинный список форматов: STL, PLY, OBJ, DAE, FBX, WRL, X3D, X3DZ, ZPR, MA и TXT. Этого достаточно для любой системы обратного проектирования, инженерного анализа, анимации и 3D-печати — данные не придётся переконвертировать вручную. Текстуры и цвета модель не пишет: аппарат сфокусирован на геометрии, что типично для лазерных метрологических решений. Работа ведётся под Windows; требования к рабочей станции умеренные. Диапазон влажности от 10 до 90 % позволяет сканировать в обычных цеховых условиях без климатической подготовки помещения. Открытый список форматов упрощает обмен данными между отделами и подрядчиками. Проекты хранятся без привязки к вендору.

Характеристики DreiDTek INNO-SCAN III

Основные параметры модели сведены в таблицу — по ним удобно сравнить сканер с ручными лазерными аналогами. Значения приведены по паспорту изделия.

Условия эксплуатации и сервис

Габариты сканера — 298×103,5×74,5 мм при весе 1,5 кг: рука не устаёт за смену, а штатная упаковка 398×203,5×84,5 мм с общим весом 5 кг удобна для перевозки к объекту. Рабочий коридор температур 5–40 °C совместим с цеховым микроклиматом. DreiDTek — нишевый доступный бренд: поставка под заказ, а сервисное сопровождение, гарантия и ремонт остаются за нашими инженерами. Перед заказом поможем проверить модель под ваши задачи: материалы, размеры деталей и требуемую точность. При необходимости организуем демонстрацию на реальных деталях заказчика. Перед отгрузкой проверяем комплектность и проводим предпродажное тестирование. Расходные части и обновления ПО поставляются в рамках сопровождения.

Частые вопросы

Какая точность у INNO-SCAN III?
0,025 мм — метрологический класс, достаточный для контроля размеров и реверс-инжиниринга. Погрешность подтверждается на эталонных деталях при приёмке.

Что значит 22+1 лазерная линия?
22 основные линии для детального сканирования и одна дополнительная для быстрого захвата поверхности. Это стандартная схема для современных лазерных сканеров.

Сколько измерений в секунду выполняет сканер?
До 2 000 000: плотное облако точек формируется за один проход по поверхности.

Снимает ли цвет и текстуру?
Нет, сканер пишет только геометрию — это норма для лазерных метрологических решений. Если нужен цвет, дополнительно рассматривайте световые сканеры.

Какой компьютер нужен?
Обычная станция под Windows с портом USB 3.0; избыточных требований к конфигурации нет. Ноутбук тоже подходит для выездных обмеров.

Кто обслуживает сканер?
Мы: поставка под заказ, пусконаладка, гарантия и ремонт силами LUWAM. Сервисные инженеры выезжают на площадку при необходимости.

Ручной лазерный DreiDTek INNO-SCAN III — доступная альтернатива западным метрологическим сканерам с точностью 0,025 мм. Сравнить можно с FreeScan UE PRO; типовые сценарии для конструкторских бюро разобраны в материале сканер для НИИ и КБ. Задачи производственного контроля — https://luwam.ru/3d-skaner-dlya-kontrolya-kachestva/ , а весь парк оборудования — в каталоге 3D-сканеров. Подберём комплектацию под ваши задачи и сроки. Работаем по всей России, для старта достаточно ноутбука и свободного стола.
