Ручной 3D-сканер Dreambot3D T11+

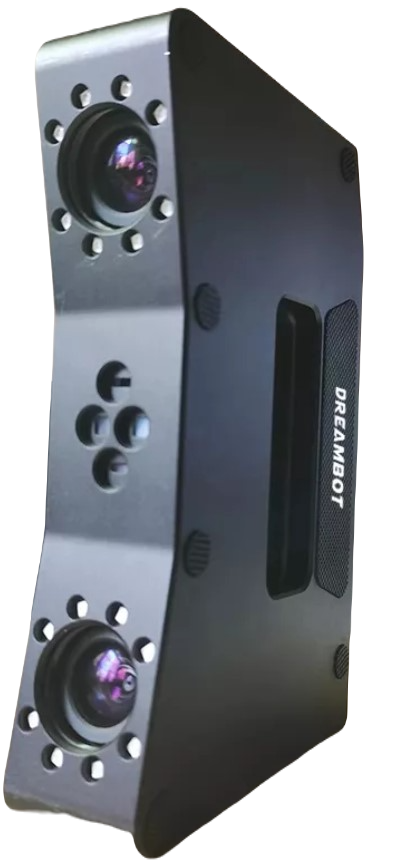

Dreambot3D T11+ — ручной лазерный 3D-сканер для задач, где нужны одновременно скорость и точность. Двадцать две основные лазерные линии и одна дополнительная глубинная линия захватывают до 2 020 000 точек в секунду, точность составляет 0,02 мм, а объёмная точность по длине объекта — 0,02 мм на метр. Диапазон размеров объектов от 0,05 до 4 метров позволяет работать и с мелкими деталями, и с крупной оснасткой, при этом сам сканер весит меньше килограмма. Зона сканирования 550×450 мм с глубиной резкости 150–450 мм прощает неточности позиционирования и сокращает число проходов. Прибор снимает текстуру и цвет, работает под Windows и экспортирует все ходовые форматы. Dreambot3D поставляется под заказ, сервисное сопровождение — наша забота.

22 лазерные линии и скорость

Многолинейная лазерная схема — основа производительности T11+. Двадцать две параллельные линии покрывают сразу большую площадь поверхности, а дополнительная линия отвечает за захват глубинных участков: полостей, отверстий, острых кромок. Скорость 2 020 000 точек в секунду означает, что объект размером с деталь станка оцифровывается за минуты, а не часы, при этом оператор видит достроенную сетку в реальном времени. Рабочее расстояние около 300 мм комфортно для руки: не нужно прижиматься к объекту или отходить на вытянутую позицию. Лазер второго класса безопасен при штатной работе, защитные очки не обязательны, а эргономичный корпус 200×120×290 мм позволяет проводить длинные сеансы без усталости.

От мелких деталей до четырёх метров

Диапазон 0,05–4 метра — редкая гибкость для ручного сегмента. На нижней границе T11+ снимает мелкие корпусные детали и элементы оснастки с точностью 0,02 мм, на верхней — крупные изделия: элементы корпусов, мебельные фасады, фрагменты интерьера, художественные объекты. Объёмная точность 0,02 мм/м удерживает накопительную погрешность на длинных объектах, что важно при контроле геометрии и реверс-инжиниринге габаритных деталей. Глубина резкости 150–450 мм позволяет сохранять фокус при естественном покачивании руки, а зона 550×450 мм захватывает за кадр значительный участок поверхности. Захват текстуры добавляет модели цвет — пригодится для каталогов, презентаций и цифровых архивов.

Области применения

T11+ выбирают сервисные службы предприятий, мастерские реверс-инжиниринга и дизайн-студии, которым нужен один прибор под разноплановые задачи. Утром — оцифровка мелкой детали для восстановления чертежей, днём — съём геометрии крупной оснастки, вечером — сканирование арт-объекта для каталога. Точность 0,02 мм на малых объектах и объёмная точность 0,02 мм/м на крупных позволяют не менять оборудование при смене задачи. Захват текстуры и цвета расширяет применение до маркетинговых проектов: готовая модель сразу выглядит презентабельно без ручной раскраски. Вес 0,97 кг и питание по одному кабелю USB делают сканер по-настоящему выездным инструментом. Для мобильных бригад и выездного контроля это означает один кейс вместо целого набора оборудования.

Характеристики Dreambot3D T11+

Основные параметры сканера сведены в таблицу. Значения указаны по данным производителя.

Класс лазера — второй, безопасный для глаз при штатной эксплуатации. Габариты 200×120×290 мм и вес меньше килограмма выгодно выделяют прибор на фоне тяжёлых метрологических станций при сопоставимой точности на малых объектах.

Системные требования и форматы

T11+ работает под 64-битными Windows 7, 8 и 10. Рекомендуемая конфигурация: процессор Intel Core i7 и выше, 16 Гб оперативной памяти и видеокарта уровня NVIDIA GTX 770 — типичная рабочая станция начального уровня. Результаты экспортируются в OBJ, STL, ASC, PLY, P3 и 3MF: STL и PLY уходят в CAD и на печать, ASC удобен для обмена облаками точек, 3MF — для современных слайсеров с сохранением цвета. Подключение и питание идут по одному кабелю USB 3.0, поэтому развёртывание на площадке занимает минуты. В комплекте поставляется программа с автоматической сшивкой кадров, очисткой шума и инструментами редактирования сетки перед экспортом.

Частые вопросы

Какие объекты можно сканировать?
Диапазон размеров — от 0,05 до 4 метров: от мелких корпусных деталей до крупной оснастки и элементов интерьера. Зона захвата 550×450 мм ускоряет съём больших поверхностей.

Какая точность у T11+?
Точность 0,02 мм, объёмная точность — 0,02 мм на метр длины объекта. Для контроля габаритных деталей важна именно объёмная величина: она удерживает накопительную погрешность.

Какой компьютер нужен?
64-битная Windows 7, 8 или 10, процессор Intel Core i7 и выше, 16 Гб оперативной памяти и видеокарта уровня NVIDIA GTX 770 — обычная рабочая станция.

Какие форматы выдаёт сканер?
OBJ, STL, ASC, PLY, P3 и 3MF. Набор покрывает CAD, 3D-печать и обмен облаками точек без дополнительной конвертации, а формат 3MF дополнительно сохраняет цветовые данные текстуры.

Безопасен ли лазер?
Лазерные линии относятся ко второму классу безопасности: при штатной работе прибор безопасен для глаз, специальные очки не обязательны.

Что с поставкой и сервисом?
Dreambot3D поставляется под заказ, срок уточняйте у менеджера. Сервисное сопровождение — силами LUWAM: пусконаладка, консультации, обновления и ремонт.

Ручной лазерный Dreambot3D T11+ закрывает широкий диапазон задач — от мелких деталей до четырёхметровых объектов. Для жёсткой метрологии посмотрите FreeScan UE PRO; подбор сканера для НИИ и конструкторских бюро разобран в обзоре для КБ; задачи измерений — в разделе про контроль качества. Каталог: https://luwam.ru/shop/3d-skanery/
