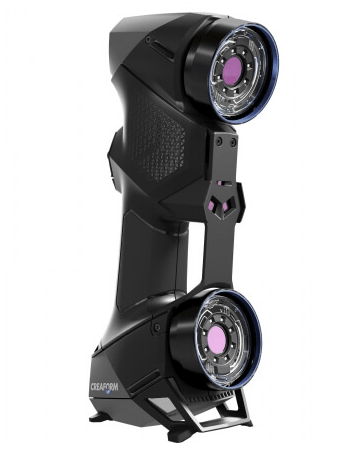

Creaform HandySCAN BLACK — лазерный 3D-сканер

HandySCAN BLACK — поколение Creaform, сменившее красные лазеры на голубые. Синий спектр меньше рассеивается на металле и тёмных поверхностях: сканер читает литые и фрезерованные детали практически без матирования, которое раньше съедало время. Скорость выросла до 800 000 измерений в секунду, зона — до 310×350 мм, объемная точность составляет 0,02 + 0,06 мм/м с погрешностью 0,02 мм на базовых длинах. Это инструмент для ОТК, где ценят каждый микрон и скорость цикла одновременно.

Что дали голубые лазеры

Физика проста: короткая длина волны голубого лазера даёт более узкое пятно и меньше бликов на отражающих поверхностях. На практике: полированная сталь, алюминий после фрезеровки, чёрные пластиковые корпуса — категории «проблемных» материалов для LED-сканеров — BLACK берёт уверенно. Семь крестовин покрывают зону 310×350 мм: за проход собирается больше геометрии, траектория оператора короче, цикл на детали 300 мм — от 2 минут.

Характеристики

Где применяется

Аэрокосмические детали и двигателестроение — контроль лопаток, корпусов, сварных узлов. Автопром — контроль панелей и оснастки, анализ крашеных поверхностей. Энергомаш — турбинные детали и валы. Общая черта: дорогие детали, жёсткие допуски, цена пропущенного брака многократно превышает стоимость сканера. BLACK встраивается в процессы приёмки, несёт печать аудиторской истории измерений VXinspect и выдерживает регламенты тяжелой промышленности.

Экосистема VXelements

ПО остаётся сильнейшей стороной платформы: живая склейка, контроль по CAD с датумами и PMI, фотограмметрический модуль для крупных объектов, экспорт в любые CAD и системы качества. Отчёты собираются в шаблонах под конкретные детали — оператор нажимает «измерить», остальное делает система. Для предприятий с потоком номенклатуры это и есть главный выигрыш: измерение превращается в конвейер.

Поставка, сервис, альтернатива

Официальных поставок Creaform в Россию нет; приборы приходят параллельным импортом, мы сопровождаем сделку договором, входным контролем и своим сервисом (условия — гарантия и ремонт). Обновления VXelements для таких единиц ограничены — закладывайте это в решение. По совпадающему классу точности и полностью открытому сервису смотрите FreeScan UE PRO: сравнение методик и метрик — в разборе замены HandySCAN.

Частые вопросы

BLACK и BLACK|Elite — в чём разница?
Elite — расширенная комплектация с улучшенной объемной точностью и расширенной калибровкой; базовый BLACK закрывает большинство допусков ОТК.

Правда, что не нужно матировать металл?
В большинстве случаев да; исключение — зеркальные полировки, где матирование остаётся универсальной практикой.

Совместим ли с нашим Geomagic?
Да, экспорт STL/PLY открывается в Geomagic Control X и Design X.

Срок поставки?
Под заказ, типовые окна — от нескольких недель; актуальный срок фиксируем в коммерческом предложении.

Обучение?
Входит в поставку: три дня теории и практики на вашей номенклатуре.

Сравнение с доступными аналогами

Класс задач BLACK — точный контроль «сложных» поверхностей — сегодня закрывают FreeScan UE PRO и FreeScan Trio: лазерная триангуляция с голубыми источниками у Shining 3D тоже читает металл и тёмные пластики без матирования. Паспортные точности сопоставимы (0,025 против 0,035 мм в пользу FreeScan), скорость Trio с 74 лучами даже выше. Стратегическая разница — сервис и обновляемость: FreeScan развивается в России официально. Для владельцев существующих методик VXelements работает мост: экспорт сеток и отчётов в нейтральные форматы, перенос шаблонов — задача дней, не месяцев. Калькуляция «цена владения за 3 года» почти всегда решает спор в пользу доступной платформы — считайте на своих объёмах, поможем методикой.

Опыт внедрения: цех контроля литья

Типичная картина запуска BLACK/аналога на литьйке: до сканера посадки проверяли калибрами и шаблонами — час на отливку, контроль выборочный. После первой недели со сканером: полная карта каждой отливки за 6–8 минут, включая внутренние деформации после термообработки. Спор с поставщиком о «кривых отливках» закрывается одним PDF с цветной картой вместо переписки на две недели. Доля рекламаций, принятых поставщиком без возражений, вырастает кратно — аргумент труднее оспорить, чем слова.

Как обстоят дела с ремонтом после падения?
Удары — главная причина аварий; после инцидента прибор проверяется по пластине. Сервисные случаи параллельного импорта разбираем мы; при частых перемещениях между площадками берите транспортировочный кейс жёсткости Hard-класса.

Интеграция с 1С/MES?
Прямой интеграции нет; отчёты PDF/CSV подхватываются системами качества по папке обмена — стандартная практика.

Как оформить на юрлицо?
Стандартно: счёт, договор поставки, УПД; для бюджетных учреждений — сопровождение 44-ФЗ с our-side ТЗ и НМЦК.

Что если нужен цвет/текстуры?
HandySCAN — геометрический инструмент; для цветных моделей к нему добавляют фотограмметрию или предметный сканер — линейки совместимы по форматам данных.

Итог по позиции: BLACK остаётся эталоном ручной метрологии по «чистоте» чтения сложных поверхностей; при равных допусках решение между ним и доступными платформами — это расчёт цены владения и требований сервиса, а не гонка паспортных цифр. Присылайте деталь и чертёж — данные для этого расчёта соберём за один день.

По формату работы с нами: консультация по конфигурации — бесплатно, демо на детали — по записи в шоуруме или у вас, поставка — с входным контролем и аттестацией на месте. Мы не настаиваем на бренде: если честный расчёт покажет выгоду доступной платформы — скажем прямо, это дороже репутации одной сделки.
