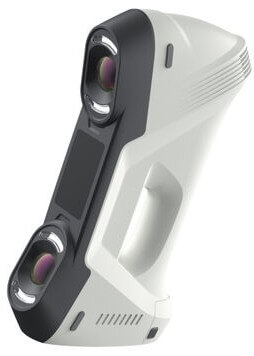

Ручной 3D-сканер BlackBox3D Mangofree 771

BlackBox3D Mangofree 771 — ручной лазерный 3D-сканер, сочетающий точность 0,02 мм со скоростью захвата до 4 800 000 точек в секунду. Две камеры и лазерный проектор снимают геометрию в зоне 250×225 мм, а полностью автоматический режим сканирования снижает требования к квалификации оператора: прибор сам сопоставляет кадры и строит цельную сетку в реальном времени. Устройство работает под Windows, macOS и Linux, поддерживает распространённые форматы облаков точек и полигональных моделей — от STL и PLY до OBJ, ASC и VTK. Области применения — реверс-инжиниринг, контроль качества, оцифровка изделий и арт-объектов. Мы поставляем этот нишевый бренд под заказ и обеспечиваем сервисное сопровождение силами собственных инженеров — от пусконаладки до обновлений программного обеспечения.

Лазерная технология и точность

В основе Mangofree 771 лежит лазерная триангуляционная схема: проектор проецирует лазерные линии на объект, две камеры фиксируют их смещение, и по этим данным вычисляется расстояние до каждой точки поверхности. Такой подход обеспечивает точность до 0,02 мм при разрешении камер 0,05 мм — этого достаточно для контроля деталей машиностроения, литья и обработанных поверхностей. Лазер относится ко второму классу безопасности: работать можно без специальных средств защиты, соблюдая обычные меры предосторожности для лазерных приборов. Лазерная схема меньше зависит от внешнего освещения и цвета поверхности, чем структурированный подсвет, поэтому тёмные и металлические детали сканируются стабильнее, а отдельные блики устраняются лёгким матированием.

Скорость захвата и автоматический режим

Скорость 4 800 000 точек в секунду — главный козырь сканера: крупные объекты оцифровываются за один проход без долгих остановок. Режим полностью автоматического сканирования избавляет оператора от ручной настройки: прибор сам отслеживает положение, склеивает кадры и достраивает модель на лету. Зона сканирования 250×225 мм позволяет захватывать за кадр значительный участок поверхности, сокращая общее время сеанса. Это удобно при сканировании штампов, пресс-форм, элементов кузовов и мебельной фурнитуры, где важно быстро получить полную цифровую копию. Результат — готовая полигональная модель, которую сразу можно отправить в CAD, на 3D-принтер или в систему контроля размеров. Оператору остаётся лишь плавно обвести объект сканером.

Области применения

Mangofree 771 применяют на машиностроительных предприятиях для реверс-инжиниринга деталей, по которым не сохранилась конструкторская документация, и для входного контроля комплектующих. В литейном производстве сканер оцифровывает отливки для сравнения с номинальной моделью, в мебельной отрасли — фасады и фурнитуру для каталогов и копирования изделий. Дизайн-студии и мастерские используют прибор для перевода физических макетов в цифровую форму, а службы главного технолога — для быстрого обмера оснастки. Компактные размеры 340×210×80 мм позволяют возить сканер с собой: он помещается в кейс и разворачивается на площадке за несколько минут. Диапазон рабочих температур от 5 до 40 °C даёт возможность работать прямо в цеху без потери качества данных.

Характеристики BlackBox3D Mangofree 771

Технические параметры сканера собраны в таблице. Данные соответствуют спецификации производителя.

Обратите внимание на скромные системные требования: для работы достаточно обычного офисного компьютера, отдельная графическая станция не нужна. Это снижает порог входа для небольших мастерских.

Программное обеспечение JetCon

Сканер комплектуется программой JetCon Software, которая берёт на себя весь конвейер обработки: сшивку кадров, очистку облака точек, построение полигональной сетки и экспорт. Поддерживаются форматы STL, PLY, OBJ, ASC, VTK и OFF, поэтому данные без дополнительной конвертации загружаются в SolidWorks, Geomagic, AutoCAD и большинство программ для 3D-печати. Системные требования скромные: процессор уровня Intel Core i5, видеокарта NVIDIA GTX 650 и выше, 4 Гб оперативной памяти — подойдёт обычный офисный компьютер. Поддержка Windows, macOS и Linux — редкость для этого класса устройств и удобна для команд с разным парком техники. Допустимая влажность среды — до 40 %, поэтому при работе стоит беречь оптику от прямого попадания влаги и конденсата.

Частые вопросы

Какая точность у Mangofree 771?
Точность сканирования составляет 0,02 мм при разрешении камер 0,05 мм. Этого достаточно для большинства задач реверс-инжиниринга и контроля качества в машиностроении.

Нужен ли мощный компьютер?
Нет. Достаточно процессора Intel Core i5, видеокарты NVIDIA GTX 650 и выше и 4 Гб оперативной памяти — подойдёт обычный офисный ПК под Windows, macOS или Linux.

Какие форматы поддерживаются?
STL, PLY, OBJ, ASC, VTK и OFF. Это все ходовые форматы облаков точек и полигональных моделей, дополнительная конвертация почти никогда не требуется.

Безопасен ли лазер для глаз?
Да, лазер относится ко второму классу безопасности: при штатной эксплуатации он безопасен для глаз, специальные очки не требуются.

Можно ли сканировать тёмные и блестящие поверхности?
Лазерная схема стабильнее оптики с белым светом работает с металлом и тёмными поверхностями. При сильном блеске применяется лёгкое матирование спреем.

Как заказать сканер и что с обслуживанием?
Mangofree 771 поставляется под заказ, срок уточняйте у менеджера. Сервисное сопровождение выполняют инженеры LUWAM: консультации, обновления и ремонт.

Ручной 3D-сканер BlackBox3D Mangofree 771 закрывает задачи реверс-инжиниринга и контроля качества без переплаты за раскрученный шильдик. Для сравнения посмотрите лазерный EinScan HX2 и метрологический FreeScan UE PRO, а подобрать прибор по задачам можно в разделе о сканерах для контроля качества. Общий каталог — https://luwam.ru/shop/3d-skanery/
