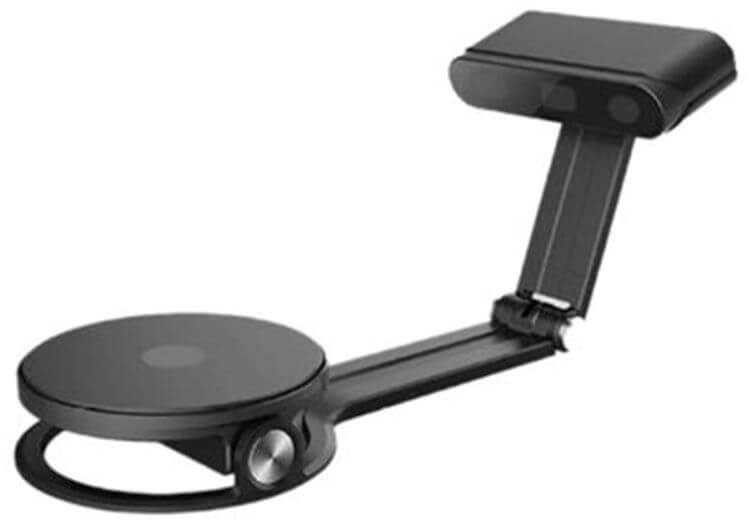

BlackBox3D Array Block Beast

Array Block Beast от компании BlackBox3D — ручной лазерный 3D-сканер для быстрой оцифровки деталей, оснастки и готовых изделий. Прибор обеспечивает точность сканирования до 0,02 мм при разрешении камер 0,05 мм и захватывает зону 300×300×300 мм за один проход. Полностью автоматический режим упрощает работу: оператору не нужно вручную выстраивать траекторию обхода объекта. Данные экспортируются в STL, PLY, OBJ, ASC, VTK и OFF и сразу открываются в CAD-программах. Мы поставляем Array Block Beast под заказ и берём сервисное сопровождение на себя: помогаем с пусконаладкой, обновляем программное обеспечение JetCon Software и консультируем по методикам сканирования разных материалов. В карточке разбираем возможности прибора, его ключевые параметры и сценарии применения, а отдельно остановимся на том, как он ведёт себя на реальных производствах и что учесть при выборе конфигурации.

Лазерная триангуляция и точность до 0,02 мм

Array Block Beast построен на лазерной триангуляции: излучатель проецирует линии на поверхность, камеры фиксируют их смещение, а алгоритм JetCon Software восстанавливает геометрию в виде полигональной сетки. Модель формируется в реальном времени, поэтому пробелы видны сразу — оператор досканирует их в той же сессии, не повторяя работу заново. Точность до 0,02 мм и разрешение 0,05 мм позволяют фиксировать мелкие элементы: фаски, резьбу, надписи и следы режущего инструмента. Лазерная схема уверенно работает с матовыми металлами, пластиком, керамикой и резиной; глянцевые участки достаточно обработать матирующим спреем. Зона 300×300×300 мм захватывает крупный фрагмент за кадр, поэтому даже габаритные детали оцифровываются за разумное время. Ручной формат даёт свободу обхода: сканер подводится к внутренним полостям, пазам и труднодоступным рёбрам, куда настольной системе добраться сложно. Габариты 607×240×214 мм и вес 5 кг упрощают перемещение прибора между участками и перевозку на объект заказчика.

Автоматическое сканирование и работа с данными

Главная особенность модели — полностью автоматическое сканирование. Оператор закрепляет деталь, выбирает программу и запускает цикл: система сама строит траекторию съёма данных, а результат остаётся повторяемым от детали к детали. Это ценят в серийном производстве, где одну операцию контроля выполняют десятки раз за смену и важна стабильность измерений. Готовая сетка сохраняется в STL, PLY, OBJ, ASC, VTK или OFF — форматы понимают CAD-системы, программы для 3D-печати и постпроцессоры для станков с ЧПУ. Сканер работает под Windows, macOS и Linux, а требования к компьютеру скромные: процессор уровня Intel Core i5, видеокарта от NVIDIA GTX 650 и 4 ГБ оперативной памяти — отдельная рабочая станция не понадобится. Открытый список форматов избавляет от лишней конвертации: файл из JetCon Software сразу вставляется в сборку или отправляется в печать. Для команд, которые только внедряют 3D-сканирование, мы проводим обучение и помогаем отработать техпроцесс на реальных деталях заказчика.

Применение: реверс-инжиниринг и контроль качества

Типовые задачи Array Block Beast — оцифровка деталей без чертежей, контроль качества и архивирование геометрии. Сканер снимает поверхность изношенного узла, и инженер восстанавливает 3D-модель для изготовления копии. В отделе технического контроля прибор помогает сравнить готовое изделие с номинальной моделью и получить карту отклонений по всей поверхности, а не только в отдельных точках, как при ручных измерениях. Мастерские используют сканер для копирования оснастки, редких запчастей и декоративных элементов, а результаты удобно хранить в электронном архиве и использовать при повторном заказе детали. Диапазон рабочих температур от 5 до 40 °C позволяет работать прямо в цеху без климат-контроля. Вес 5 кг делает устройство удобным для выездных работ: оборудование оцифровывается у заказчика на месте, без демонтажа и перевозки в лабораторию. Наши инженеры помогут составить карту контроля под конкретную деталь и настроить отчёт об отклонениях.

Характеристики

Основные параметры Array Block Beast собраны в таблице. Данные взяты из спецификации производителя; перед отгрузкой мы проверяем соответствие прибора заявленным значениям и выполняем тестовое сканирование эталонной детали.

Частые вопросы

Какая точность у Array Block Beast?
Точность сканирования — до 0,02 мм при разрешении камер 0,05 мм. Этого достаточно для контроля деталей машиностроения и задач реверс-инжиниринга.

Чем ручной сканер удобнее настольного?
Ручной прибор обходит объект с любых ракурсов и оцифровывает крупные детали, которые не помещаются в рабочую зону настольной системы.

Нужно ли готовить поверхность перед сканированием?
Матовые поверхности сканируются сразу, а глянцевые и зеркальные участки достаточно обработать матирующим спреем — после оцифровки он удаляется и не повреждает поверхность.

Какой компьютер нужен для работы?
Достаточно ПК с процессором Intel Core i5, видеокартой уровня NVIDIA GTX 650 и 4 ГБ оперативной памяти; поддерживаются Windows, macOS и Linux.

В какие форматы сохраняются результаты?
Сканер экспортирует сетки в STL, PLY, OBJ, ASC, VTK и OFF — файлы совместимы с CAD, CAM и программами для 3D-печати.

Как организованы поставка и сервис?
Оборудование поставляется под заказ, сервисное сопровождение выполняет наша команда: пусконаладка, обновление JetCon Software и поддержка по методикам сканирования.

Ручной лазерный 3D-сканер BlackBox3D Array Block Beast закрывает задачи оцифровки и контроля в производстве, мастерской и исследовательской лаборатории. Для метрологических задач с жёсткими требованиями также доступны 3D-сканер Shining 3D FreeScan UE PRO и компактный Revopoint MIRACO, условия обслуживания описаны на странице гарантии и ремонта. Полный каталог оборудования: https://luwam.ru/shop/3d-skanery/ . Если сомневаетесь в применимости прибора — пришлите фото и размеры деталей, подберём решение. Уточнить цену и сроки поставки Array Block Beast, а также отправить деталь на тестовое сканирование можно у наших специалистов.
