AM.TECH SIMSCAN 30 — ручной 3D-сканер

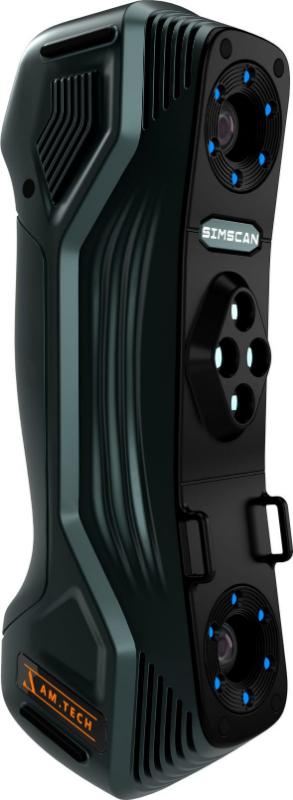

Ручной 3D-сканер AM.TECH SIMSCAN 30 — компактный лазерный прибор массой 0,57 кг для оцифровки объектов от 10 миллиметров до 5 метров. Семь синих лазерных крестов дают четырнадцать линий одновременно: сканер снимает 2 020 000 точек в секунду и справляется с металлом, чёрным пластиком и углепластиком без напыления. Погрешность измерений составляет 0,02 мм, объёмная точность — ±(0,015 + 0,030·L) мм/м, а в связке с фотограмметрией MSCAN L15 формула улучшается до ±(0,015 + 0,012·L) мм/м. Глубина резкости 550 мм при рабочем расстоянии 300 мм позволяет вести съёмку широкими захватами, не теряя мелких элементов геометрии. Подключение выполняется по USB 3.0, обработка данных идёт в программе ScanViewer под Windows. Прибор одинаково уместен в контроле качества, реверс-инжиниринге и обмере крупногабаритных конструкций.

Три режима: скорость, разрешение, глубокие отверстия

Сканер переключает режимы на лету, без перезапуска проекта. Сверхбыстрый режим задействует семь синих лазерных крестов — четырнадцать линий сразу: скорость достигает 2 020 000 точек в секунду, и большие плоскости, кузовные панели или станины станков снимаются за считанные минуты. Режим высокого разрешения работает семью параллельными линиями: сгущается шаг точек, что критично для кромок, резьбы, шлицев и мелких литых деталей. Для глубоких отверстий и узких полостей есть режим одной синей линии — луч проникает туда, где кресты оставляют тень. Синий лазер второго класса безопасен для глаз. Глубина резкости 550 мм прощает колебания руки: сцена остаётся в фокусе, автоматическая сшивка кадров идёт по совпадению геометрии, и на большинстве деталей маркеры вообще не нужны. Поле зрения 650×550 мм ускоряет обход объекта, сокращая число проходов и экономя время оператора.

Точность и связка с фотограмметрией

Базовая погрешность прибора — 0,02 мм, объёмная точность масштабируется с размером объекта по формуле ±(0,015 + 0,030·L) мм на метр. Когда оцифровываются конструкции длиной в несколько метров — кузова, суда, металлоконструкции, — к сканеру подключается фотограмметрический комплект MSCAN L15: сеть кодированных маркеров создаёт жёсткий каркас, к которому привязываются отдельные проходы, и объёмная точность улучшается до ±(0,015 + 0,012·L) мм/м. Результаты экспортируются в pj3, asc, igs, txt, mk2, umk, stl, ply и obj, поэтому облака точек и сетки открываются в любых CAD и CAE-пакетах без дополнительных конвертеров. Цвет и текстура прибором не снимаются — он сосредоточен на геометрии, зато не требует распыления и не капризничает на тёмных и умеренно блестящих поверхностях. Диапазон размеров объекта — от 0,01 до 5 м, рабочая температура — от -10 до +40 °C.

Технические характеристики SIMSCAN 30

Основные параметры прибора собраны в таблице. Данные приведены по паспорту изделия; перед отгрузкой мы проверяем каждый экземпляр на эталонных деталях и передаём покупателю протокол проверки, чтобы метрологические заявления опирались на факт, а не на брошюру.

Кому подойдёт ручной SIMSCAN 30

Габариты 203×80×44 мм и масса 570 граммов позволяют работать одной рукой в стеснённых условиях: салон автомобиля, кабина станка, внутренние полости ёмкостей. В упаковке общий вес — всего 1,2 кг брутто, поэтому сканер возят на объекты сервисные бригады, литейные цеха, производители оснастки и независимые метрологические подрядчики. Если задачи смещаются в сторону формальных протоколов и жёсткой метрологии, посмотрите FreeScan UE PRO; если нужна цветная текстура предметной оцифровки — Revopoint MIRACO. Логику выбора между сериями и сценариями мы подробно разбираем в материале EinScan или FreeScan: как выбрать сканер, а отраслевые примеры — в подборке про контроль качества.

Частые вопросы о SIMSCAN 30

Нужны ли маркеры на деталь?
Автоматическая сшивка по геометрии закрывает большинство сценариев. На крупных и однородных поверхностях — гладкие листы, длинные балки — выручают кодированные маркеры или фотограмметрия MSCAN L15: они ускоряют выравнивание кадров и удерживают объёмную точность на протяжённых объектах.

Сканер читает чёрный и блестящий металл?
Да, синий лазер короткой длины волны уверенно снимает тёмные поверхности и умеренный блеск без напыления. Зеркальные полированные зоны перед съёмкой лучше слегка заматовать — это единственное ограничение, общее для всей лазерной техники.

Какой компьютер потребуется?
Достаточно рабочего ноутбука или системного блока с Windows и свободным портом USB 3.0: поток данных обрабатывается без мощной видеокарты. Программа ScanViewer входит в комплект, докупать лицензии отдельно не придётся.

Работает ли сканер с поворотным столом?
Поворотный стол не поддерживается и не нужен: прибор ручной, объект обходится свободно с любой стороны, включая съёмку сверху и изнутри полостей. Настольная автоматизация — про другой класс оборудования, где объекты мелкие и поток конвейерный.

Как получить текстуру и цвет объекта?
SIMSCAN 30 снимает только геометрию — осознанное решение для метрологического класса. Если задаче нужен цвет, оцифровку ведут отдельным прибором с текстурными камерами, а точную геометрию берут с лазерного скана: так не приходится жертвовать ни точностью, ни цветом.

Как устроена поставка и сервис AM.TECH?
Прибор поставляется официально под заказ, сервисное сопровождение выполняет LUWAM: калибровка, ремонт, обновления ScanViewer и методическая поддержка. Сроки поставки и текущую цену уточняйте у менеджеров до оформления заявки.

Поможем выбрать между ручным и настольным классом, рассчитать комплект с фотограмметрией MSCAN L15 и провести тестовое сканирование на ваших деталях. AM.TECH SIMSCAN 30 поставляется под заказ с официальной гарантией LUWAM. Каталог с наличием: https://luwam.ru/shop/3d-skanery/ , условия ремонта и калибровки: https://luwam.ru/garantiya-i-remont/ . Пришлите пару фотографий типовых объектов — предложим оптимальную конфигурацию под ваш бюджет и сроки.
