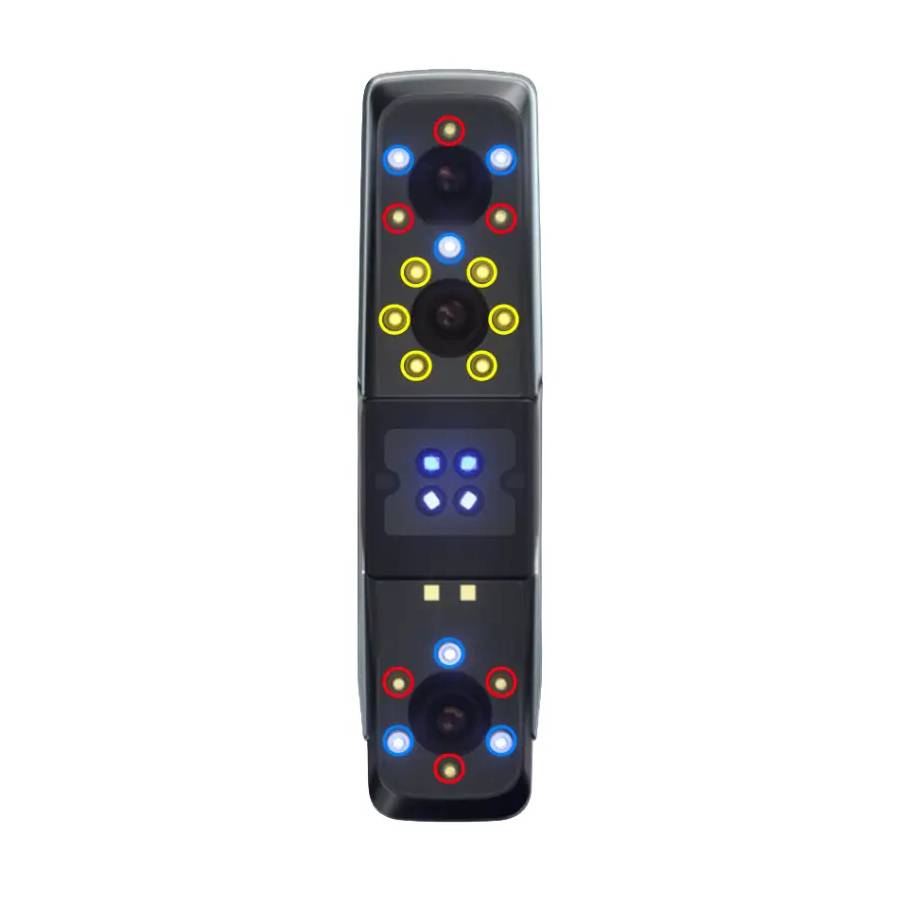

3DeVOK MT Gen2 — ручной 3D-сканер

3DeVOK MT Gen2 — ручной гибридный 3D-сканер, объединяющий в одном корпусе синий лазер и инфракрасную технологию VCSEL. Прибор собирает до 3 300 000 точек в секунду, удерживает объёмную точность на уровне 0,03 мм и захватывает зону до 1000 × 1100 мм без потери качества сшивки. Он уверенно работает с металлом, пластиком и композитами, пишет цвет и текстуру, а весит всего 0,62 кг. Модель рассчитана на машиностроение, инструментальные цеха и измерительные лаборатории: это доступная альтернатива европейским метрологическим системам с сопоставимыми характеристиками. LUWAM поставляет MT Gen2 под заказ и берёт сервисное сопровождение на себя — от консультаций по настройке до ремонта силами собственных инженеров.

Гибридная оптическая схема

Основа сканера — два источника света, работающие в паре. Первая группа излучателей — 34 перекрёстные, 11 параллельных и одна одиночная синие лазерные линии: они строят плотное облако точек на фасках, кромках и геометрически сложных участках. Вторая — инфракрасный излучатель VCSEL, который справляется с тёмными, блестящими и контрастными поверхностями без напыления. Рабочее расстояние составляет 210–400 мм: за один проход сканер захватывает крупный фрагмент детали, и оператору не приходится мельчить движениями. Гибридная схема снимает классическую дилемму «лазер или структурированный подсвет» — режимы переключаются в рамках одного сеанса оцифровки. Класс лазера — второй, безопасный для глаз, что важно при многочасовой ежедневной работе в цеху.

Точность и производительность

Объёмная точность достигает 0,03 мм с аддитивной составляющей 0,04 мм на каждый метр габарита — этого достаточно для приёмочного контроля деталей, проверки оснастки и оцифровки эталонов. Шаг точек настраивается в диапазоне 0,05–0,2 мм: плотная сетка для мелких элементов, разреженная — для быстрого прохода по крупным заготовкам. Скорость съёмки до 80 кадров в секунду позволяет обойти деталь среднего размера за несколько минут без повторных проходов. Цвет и текстура записываются синхронно с геометрией, что удобно для документирования дефектов, каталогов и презентаций. Результат сразу пригоден для измерений, обратного проектирования и аддитивного производства.

Применение на производстве

Типовые сценарии MT Gen2 — контроль качества готовых деталей, входной контроль отливок и поковок, реверс-инжиниринг запчастей без чертежей и оцифровка оснастки. Сканер используют в механических цехах, ремонтных службах и конструкторских бюро: портативность позволяет привозить прибор к станку, а не наоборот. Данные экспортируются в OBJ, STL, PLY, ASC и инженерные проектные форматы, поэтому облако точек без конвертаций уходит в CAD, CAM и программы контроля. Если выбираете систему под измерительные задачи, сравните модель с FreeScan UE PRO и посмотрите материал о выборе сканера для НИИ и КБ, где разобраны требования к точности и составу комплекта.

Характеристики 3DeVOK MT Gen2

Ключевые параметры сведены в таблицу. Значения соответствуют заводским данным производителя, поэтому карточку удобно использовать как основу для технического сравнения с аналогами перед покупкой.

Рабочая станция и программное обеспечение

Для обработки потока точек нужен компьютер уровня Intel Core i7-13650HX с видеокартой NVIDIA RTX 3060 и 6 ГБ видеопамяти, 32 ГБ оперативной памяти, операционная система — Windows 10/11 64-bit. Требования объясняются объёмом данных: за секунду сканер пишет миллионы точек, и программа сшивает кадры в реальном времени. Поддерживаются форматы OBJ, STL, PLY, ASC и проектные форматы EPJ, APJ, SPJ, MAP, SK — модель уходит в печать, фрезеровку или измерительную систему без лишних конвертаций. Диапазон рабочих температур от 0 до 40 °C и влажность до 90% без конденсации позволяют работать в обычном цеху. Габариты 215 × 73 × 53 мм и масса 0,62 кг делают прибор по-настоящему портативным.

Частые вопросы

Какая реальная точность у 3DeVOK MT Gen2?
Объёмная точность — до 0,03 мм плюс 0,04 мм/м. Для ответственных деталей рекомендуем выполнить контрольную оцифровку эталона вашей геометрии перед серийной работой.

Сканирует ли прибор чёрные и блестящие поверхности?
Да, за счёт инфракрасного режима VCSEL большинство тёмных и глянцевых деталей оцифровываются без матирования. Для зеркальных поверхностей может понадобиться спрей.

Какой компьютер потребуется?
Производитель указывает Intel Core i7-13650HX, NVIDIA RTX 3060 с 6 ГБ видеопамяти и 32 ГБ ОЗУ как минимальную конфигурацию для комфортной работы.

Какие форматы выдаёт сканер?
OBJ, STL, PLY, ASC, а также проектные форматы EPJ, APJ, SPJ, MAP и SK — файлы открываются в основных CAD-пакетах и слайсерах.

Как долго ждать поставку?
MT Gen2 поставляется под заказ: сроки и текущую цену уточняйте у менеджеров LUWAM. Сервисное сопровождение выполняют наши инженеры.

Чем ручной сканер лучше настольного?
Ручная схема оцифровывает крупные и неудобные объекты прямо в цеху; настольные комплексы выигрывают на мелких деталях, но требуют жёсткой фиксации.

3DeVOK MT Gen2 закрывает потребность в портативном метрологическом сканировании без завышенного бюджета. Сравнить модель с другими решениями можно в каталоге 3D-сканеров LUWAM, а подробный разбор метрологического класса — по ссылке https://luwam.ru/2026/09/27/obzor-freescan-ue-pro/. Дополнительно рекомендуем материалы о сканерах для контроля качества и реверс-инжиниринга — они помогают сформулировать требования до покупки.
