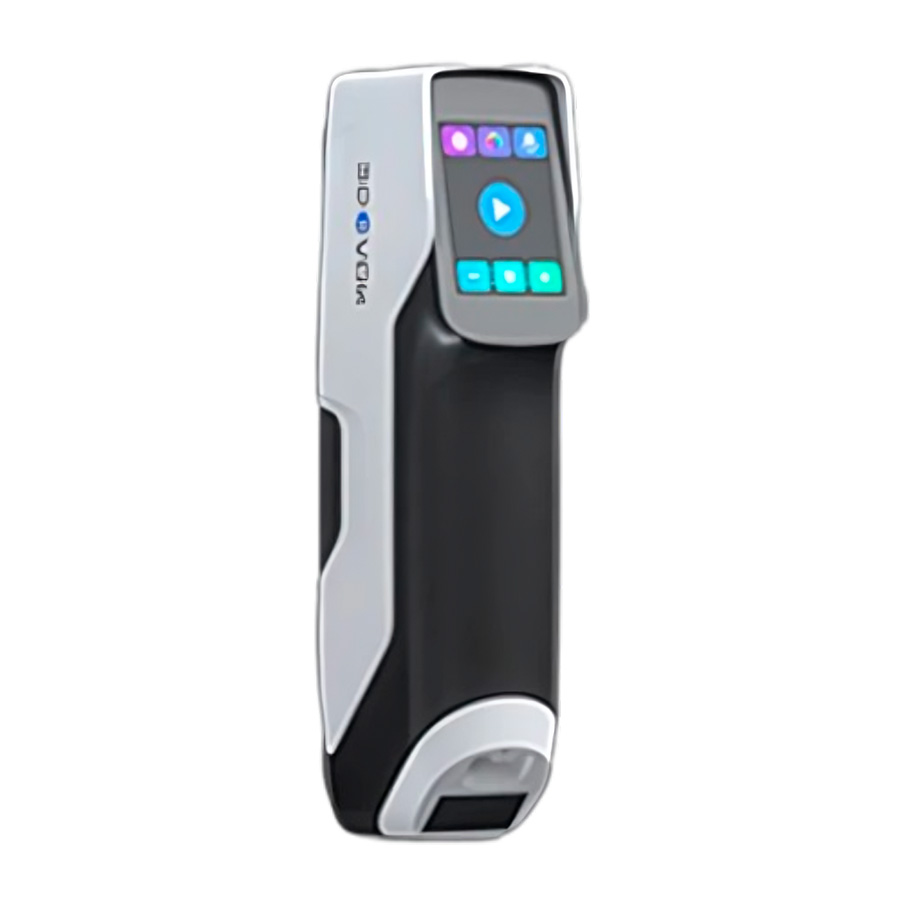

3DeVOK MQ — ручной гибридный 3D-сканер

3DeVOK MQ — ручной гибридный 3D-сканер, в котором 22 инфракрасные лазерные линии дополнены структурированной подсветкой VCSEL. Такая связка позволяет одинаково уверенно оцифровывать мелкие детали с высокой детализацией и крупногабаритные объекты шириной до метра. Точность до 0,08 мм и скорость до 4,5 миллиона точек в секунду относят модель к инструментам для метрологических задач, контроля качества и реверс-инжиниринга. Прибор весит всего 550 граммов, подключается к компьютеру по USB 3.0 и работает под управлением Windows. Мы поставляем 3DeVOK MQ под заказ, берём на себя сервисное сопровождение и помогаем выстроить рабочий процесс — от распаковки и калибровки до экспорта готовой полигональной модели в CAD. Сканер одинаково уместен в цехе, в измерительной лаборатории и в студии дизайна.

Гибридная оптика: лазер и структурированный свет

Главная особенность 3DeVOK MQ — комбинация двух источников света в одном корпусе. Режим лазерных линий задействует 22 инфракрасных луча: он лучше подходит для крупных объектов, зона охвата достигает 490×490 мм, а скорость съёма данных составляет 2 450 000 точек в секунду. Режим структурированной подсветки VCSEL отвечает за детализацию: минимальная зона сканирования составляет всего 50×75 мм, максимальная — 1100×1000 мм, а производительность вырастает до 4 500 000 точек в секунду. Рабочее расстояние от 150 до 1500 мм позволяет обходить объект, не переставляя штатив и не меняя оптику. Лазер относится к первому классу безопасности, поэтому защитные очки оператору не нужны. Переключение между режимами расширяет спектр задач: один прибор закрывает и предметное сканирование, и оцифровку крупных сборочных единиц без покупки двух отдельных машин.

Точность и работа с данными

Погрешность оцифровки составляет до 0,08 мм — этого достаточно для контроля геометрии оснастки, обмера деталей машин и подготовки моделей под 3D-печать. Две камеры синхронно фиксируют проецируемый узор, кадры сшиваются в единое облако точек, а цветная текстура сохраняется вместе с геометрией и переносится на итоговую модель. Результат экспортируется в форматах OBJ, STL, PLY и ASC, поддерживаются и проектные файлы .epj, .apj, .spj для поэтапной обработки сложных объектов. Программное обеспечение работает под Windows, диапазон рабочих температур — от 0 до 40 °C при влажности до 90% без конденсата. Для комфортной работы рекомендуется процессор уровня i7-13650HX, видеокарта NVIDIA RTX 3060 с 6 Гб видеопамяти и 32 Гб оперативной памяти: такая конфигурация собирает сетку и обрабатывает облако точек без задержек даже на габаритных изделиях.

Области применения

Гибридная схема делает 3DeVOK MQ универсальным инструментом для производств и лабораторий. Машиностроительные предприятия применяют его для реверс-инжиниринга — восстановления чертежей и CAD-моделей по физической детали. ОТК и метрологические службы используют ручное сканирование для контроля качества: сравнение оцифрованной поверхности с номинальной геометрией выявляет отклонения формы, износ и брак литья. Дизайн-студии и мастерские оцифровывают скульптуру, лепнину и декор, реставраторы фиксируют состояние памятников и архивных предметов. Прибор пригодится в образовании, на небольших производствах и в опытных цехах, где покупка стационарной установки нецелесообразна. Благодаря дальнему рубежу 1500 мм крупный объект сканируется без стремянки и перекатных штативов, а лёгкий корпус снижает усталость оператора при многочасовой работе.

Характеристики 3DeVOK MQ

Ключевые параметры прибора сведены в таблицу ниже. Данные приведены по спецификации производителя; полную документацию по сертификациям CE-EMC, FCC, RoHS и составу лицензий программного обеспечения запросите у наших менеджеров при оформлении заказа.

Поставка и сервисное сопровождение

Мы поставляем 3DeVOK MQ под заказ и сопровождаем оборудование собственным сервисом: помогаем с калибровкой, обновлениями программного обеспечения и диагностикой. Если вы выбираете между гибридными моделями, посмотрите на ручной сканер Shining 3D EinScan HX2 с лазерно-светодиодной схемой или на метрологический комплекс FreeScan UE PRO — обе машины есть в нашем каталоге, и мы честно сравним их с 3DeVOK MQ под ваши задачи. Условия гарантии и порядок обращения в ремонт описаны на странице https://luwam.ru/garantiya-i-remont/ . Срок поставки и точную комплектацию менеджер подтверждает после согласования конфигурации.

Частые вопросы

Чем гибридный сканер лучше чисто лазерного?
Лазерные линии уверенно работают по крупным и сложным поверхностям, а структурированная подсветка даёт высокую детализацию на мелких объектах. 3DeVOK MQ совмещает оба режима, поэтому закрывает более широкий круг задач одним прибором.

Сканирует ли прибор чёрные и блестящие поверхности?
Инфракрасный диапазон стабильнее видимого света на тёмных и глянцевых материалах, однако на зеркальных поверхностях может понадобиться матирующий спрей — как и любому оптическому сканеру.

Какой компьютер нужен для работы?
Рекомендуются процессор i7-13650HX и выше, видеокарта NVIDIA RTX 3060 с 6 Гб памяти, 32 Гб оперативной памяти и операционная система Windows. Точные требования зависят от размеров обрабатываемых моделей.

Сохраняется ли цвет и текстура объекта?
Да, сканер фиксирует текстуру вместе с геометрией; итоговую модель можно экспортировать в OBJ или PLY и передать в графический редактор или CAD.

В каких условиях можно работать?
Диапазон рабочих температур — от 0 до 40 °C при влажности до 90% без конденсата. Это обычные цеховые и лабораторные условия, отдельное помещение не требуется.

Как заказать и кто обслуживает?
Прибор поставляется под заказ: срок зависит от логистики, точную дату подтвердит менеджер. Гарантию и сервисное сопровождение обеспечивает наша служба, без обращения за рубеж.

3DeVOK MQ — сбалансированный ручной 3D-сканер для тех, кому нужна гибридная оптика без избыточной переплаты. Подберём конфигурацию под ваши задачи, проведём демонстрацию на ваших деталях и организуем доставку. Полный ассортимент техники для оцифровки смотрите в каталоге https://luwam.ru/shop/3d-skanery/ — от портативных моделей до координатно-измерительных систем.
