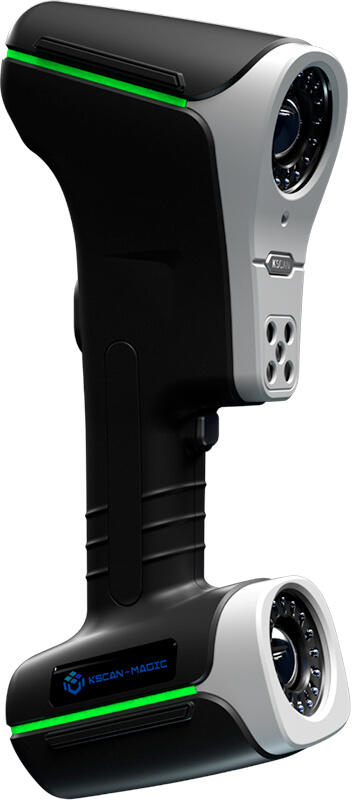

ScanTech KSCAN Magic II — гибридный 3D-сканер

ScanTech KSCAN Magic II — ручной гибридный 3D-сканер, в котором синие и инфракрасные лазеры работают в четырёх режимах под разные характеры поверхностей. Точность составляет 0,020 мм с объёмной составляющей 0,030 мм на метр, разрешение — до 0,010 мм, скорость — 4 150 000 точек в секунду. Максимальная зона сканирования достигает 1440 на 860 мм, глубина резкости — 925 мм, поэтому оператор меньше времени тратит на перепозиционирование и сшивку кадров. Вес корпуса — 1 кг, подключение по USB 3.0, рабочая температура от -10 до +40 °C. Модель нацелена на промышленный контроль качества и реверс-инжиниринг, поставляется под заказ с сервисным сопровождением нашей компании. Дальше — подробный разбор режимов, точности и практики применения.

Четыре режима сканирования

Гибридная оптика — главное отличие KSCAN Magic II от одноклассников. Ультрабыстрый режим проецирует сетку из 17 на 17 перекрёстных синих лазерных линий: плотный массив данных собирается за секунды, что критично при оцифровке крупных деталей и длинных серий замеров. Сверхточный режим использует семь параллельных синих линий — он отвечает за финальную проработку ответственных поверхностей с максимальной плотностью точек. Режим большой площади с одиннадцатью параллельными инфракрасными линиями предназначен для протяжённых черновых поверхностей: обшивки, стенок, крупной оснастки. Наконец, одиночная синяя лазерная линия проникает в глубокие отверстия и полости, где широкие проекции не работают. Переключение режимов выполняется на лету, без перекалибровки, а глубина резкости 925 мм позволяет держать объект в фокусе при заметных перемещениях сканера. Практический итог: одним прибором закрываются и черновые обмеры, и точный контроль геометрии.

Точность и промышленное применение

Точность 0,020 мм с разрешением до 0,010 мм ставит KSCAN Magic II в разряд сканеров для метрологического контроля: допуски от 0,1 мм, контроль обработки, приёмка оснастки, фиксация геометрии перед ремонтом. Объёмная составляющая 0,030 мм на метр означает, что на протяжённых объектах накопленная погрешность растёт медленно и предсказуемо. Типовые отрасли — машиностроение, литейное производство, автомобилестроение, энергооборудование. Как встроить сканер в контур приёмки и получать протоколы отклонений по CAD, разбираем в обзоре 3D-сканеров для контроля качества. Отдельно напомним про софт: зарубежные лицензии систем контроля сейчас часто недоступны официально, и чем заменить GOM Inspect при выпуске протоколов, мы рассказываем в отдельной статье — эти вопросы стоит закрыть до покупки оборудования.

Данные, эргономика и эксплуатация

Сканер работает под Windows и подключается по USB 3.0. Результаты сохраняются в одиннадцать форматов: .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma и .asc — от полигональных сеток для 3D-печати до параметрических моделей для CAD и текстовых облаков точек для расчётов. Сканирование текстуры и цвета не предусмотрено: если нужна цветная предметная оцифровка, логичнее комбинировать прибор с беспроводным MIRACO. Поворотный стол не поддерживается — модель ручная, и в этом её сила: корпус весом 1 кг едет туда, где стоит деталь, а не наоборот. Габариты корпуса — 216 на 105 на 350 мм, диапазон рабочих температур от -10 до +40 °C позволяет работать в обычном цеху без специального помещения. Габариты упаковки — 400 на 375 на 500 мм при весе брутто 2,9 кг: комплект перевозится в багажнике легкового автомобиля.

Характеристики ScanTech KSCAN Magic II

Основные параметры сведены в таблицу. Полное техническое описание и состав комплекта направляем по запросу.

Частые вопросы

Чем KSCAN Magic II отличается от первого Magic?
У второй версии заметно выросла скорость — до 4 150 000 точек/с — и добавлен ультрабыстрый режим с сеткой 17 на 17 перекрёстных синих линий при прежней точности 0,020 мм.

Получится ли отсканировать глубокие отверстия?
Да, для этого есть режим с одной синей лазерной линией: узкий луч заходит в полости, недоступные широким лазерным проекциям.

Сканер снимает текстуру и цвет?
Нет, это метрологический инструмент. Если нужна цветная оцифровка предметов, посмотрите Revopoint MIRACO.

Какая скорость работы в ультрабыстром режиме?
До 4 150 000 точек в секунду. На практике это означает, что деталь размером с автомобильную дверь оцифровывается за минуты, а не часы.

Как организованы поставка и сервис?
Оборудование едет под заказ. Диагностику, калибровку и ремонт выполняет сервис LUWAM — условия на странице гарантии и ремонта.

С чем сравнить по классу?
По логике работы это гибридные лазерные сканеры вроде FreeScan UE PRO; по части режимов и скорости Magic II выглядит сильным предложением в своём сегменте — сравнение на ваших деталях проведём бесплатно.

Инженеры LUWAM помогут с методикой контроля под ваши допуски и проведут сравнительную демонстрацию. Альтернатива в метрологическом классе — Shining 3D FreeScan UE PRO. Весь модельный ряд: https://luwam.ru/shop/3d-skanery/
