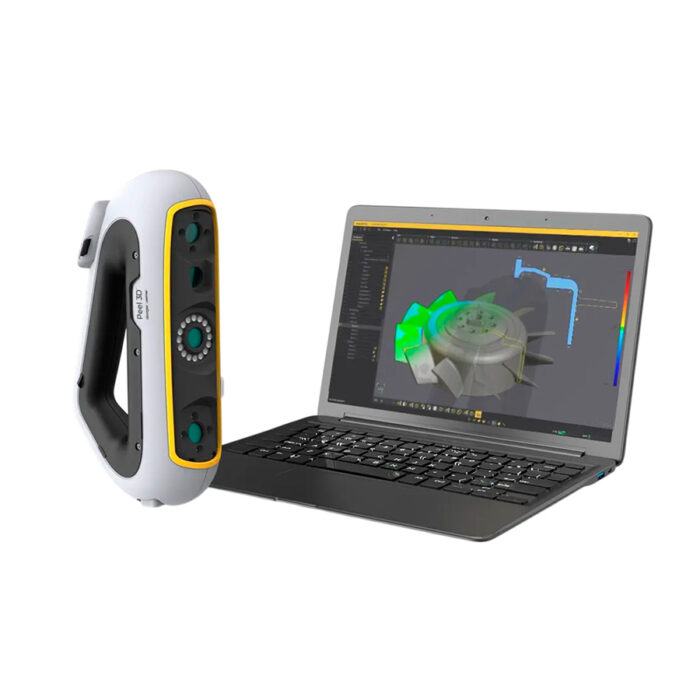

Peel 3 Pro.CAD — ручной 3D-сканер

Peel 3 Pro.CAD — ручной 3D-сканер канадского бренда peel 3d, который входит в группу Creaform и наследует её инженерную школу. Прибор работает по технологии структурированного подсвета с инфракрасным источником VCSEL, оснащён тремя камерами и выполняет до 1 250 000 измерений в секунду. Объёмная точность составляет 0,050 мм плюс 0,100 мм на метр, разрешение сетки — 0,250 мм, а диапазон размеров объектов — от 0,1 до 3 метров. В отличие от чисто метрологических моделей, Peel снимает текстуру и цвет, а комплектная программа Peel.CAD Pro умеет отдавать данные сразу в STEP и IGES. Скажем честно: бренд относится к санкционно ограниченным, поставка идёт параллельным импортом под заказ, сервис производителя в России ограничен. Доступная альтернатива без этих рисков — Revopoint MIRACO.

От скана до CAD за один сеанс

Буквы CAD в названии — главная идея устройства: Peel 3 Pro.CAD закрывает цепочку от физического объекта до редактируемой твердотельной модели. Программа Peel.CAD Pro собирает полигональную сетку в реальном времени, а затем преобразует её в примитивы, кривые и поверхности, которые экспортируются в .step, .iges, .dxf и .3mf наряду с привычными .stl, .obj и .ply. Это рабочий инструмент реверс-инжиниринга: восстановление документации на детали, которых давно нет в CAD, изготовление запасных частей по образцу, подгонка нового изделия под существующую геометрию. Для металлообработки это означает, что технолог получает готовую модель, а не облако точек, которое ещё нужно обрабатывать. Как выстроить такой процесс на производстве и не переплатить за лишние функции, мы разбираем в материале о выборе 3D-сканера для реверс-инжиниринга.

Инфракрасный подсвет и три камеры

Технологическая основа — оптический структурированный подсвет: источник IR VCSEL проецирует на объект инфракрасную картину, три камеры синхронно её считывают, и по деформации картины вычисляются координаты точек. Инфракрасный диапазон безопасен для глаз и мягко работает с чувствительными к нагреву поверхностями — воском, пластиками, свежей краской. Зона сканирования составляет 340×475 мм, рабочее расстояние — от 250 до 550 мм при глубине резкости 300 мм: широкий коридор позволяет держать объект в фокусе, не выверяя каждый сантиметр дистанции. Позиционирование возможно тремя способами — по геометрии детали, по текстуре и по маркерам, поэтому однотонные и повторяющиеся поверхности не становятся препятствием. Заявленная производительность — 80 секунд на квадратный метр поверхности, что для ручного прибора очень достойный показатель.

Что удобно сканировать

Диапазон 0,1–3,0 метра — редкая для одного прибора универсальность: от корпусных деталей, слепков и арт-объектов до мебели, интерьерных панелей, элементов кузовов и фрагментов помещений. Сканер снимает цвет и текстуру, поэтому данные пригодны для каталогов, визуализации, музейных документаций и анимации, а не только для инженерных обмеров. Работает и на Windows, и на macOS, весит 0,95 кг, подключается по USB 3.0 — вместе с ноутбуком это полностью мобильный комплект, который едет в чемодане к объекту. Если основной сценарий — предметы и средние форматы, честно сравните Peel с Revopoint MIRACO: этот сканер снимает цвет, поставляется без ограничений и полностью сопровождается нашим сервисом. А если на первом месте всё-таки измерительная точность, посмотрите метрологический FreeScan UE PRO.

Характеристики

Ключевые параметры Peel 3 Pro.CAD сведены в таблицу по данным спецификации производителя. Если нужна конфигурация под конкретную задачу — пришлите описание объекта, подберём комплектацию и рассчитаем бюджет.

Частые вопросы

Чем Pro.CAD отличается от обычной версии Peel 3?
Прежде всего комплектной программой: Peel.CAD Pro добавляет инструменты перевода сетки в CAD и экспорт в STEP и IGES. Аппаратная платформа у линейки общая, поэтому точность и скорость не меняются.

Работает ли сканер с macOS?
Да, официально поддерживаются и Windows, и macOS. Требования к ноутбуку умеренные, специальная графическая станция не нужна.

Обязательно ли клеить маркеры?
Нет: позиционирование возможно по геометрии и по текстуре. Маркеры выручают на однотонных, симметричных и гладких деталях, где автоматически связать кадры сложнее.

Какая есть альтернатива без параллельного импорта?
Для предметного сканирования с цветом — Revopoint MIRACO, для измерительных задач — FreeScan UE PRO. Оба варианта поставляются без санкционных ограничений и обслуживаются нашим сервисом.

Стоит ли рассматривать подержанный peel 3?
На вторичном рынке таких приборов много, и цена соблазняет. Что проверить перед покупкой б/у 3D-сканера — калибровку, состояние оптики, лицензии — мы разобрали в отдельной статье.

Хватит ли точности 0,05 мм для контроля деталей?
Для большинства задач входного контроля и оцифровки — да. Для приёмочного контроля точных деталей надёжнее метрологический класс вроде FreeScan UE PRO.

Peel 3 Pro.CAD хорош как инструмент «от объекта до CAD», но по sanction-рискам это не самый простой выбор. Сравните его с MIRACO и FreeScan UE PRO, прочитайте наши материалы о проверке б/у 3D-сканеров и подборе для реверс-инжиниринга, посмотрите демонстрацию в нашем шоуруме — https://luwam.ru/3d-skaner-moskva/ . Полный каталог приборов — на странице https://luwam.ru/shop/3d-skanery/ .
