ZEISS GOM PONTOS Live

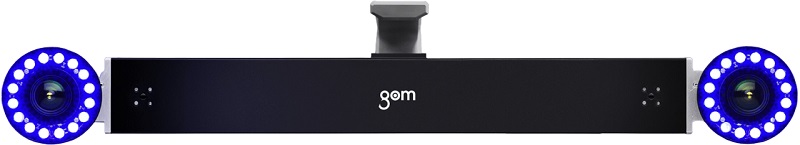

ZEISS GOM PONTOS Live — мобильная оптическая измерительная система немецкой марки GOM, входящей в концерн ZEISS. Внутри корпуса установлены две синхронные камеры, которые фиксируют закодированные маркеры и определяют положение объектов в пространстве. На производстве PONTOS Live используется как фотограмметрическая станция для создания сети опорных точек на крупных деталях и как партнер для сканирующих головок: привязка по точкам снимает накопление ошибки при оцифровке больших поверхностей. Система перевозится в защитном кейсе суммарным весом 10 кг и разворачивается на объекте за считанные минуты. Как и все оборудование ZEISS GOM, она относится к санкционной продукции: официальные поставки в Россию прекращены, мы отгружаем PONTOS Live параллельным импортом под заказ, сервис ограничен. Для новых проектов доступнее альтернатива — координатно-измерительная система Shining 3D FreeScan Trak Nova.

Назначение и принцип действия

PONTOS Live решает задачу внешней привязки измерений. Оператор раскладывает по поверхности объекта кодированные и некодированные маркеры, затем система сериями снимков фиксирует их взаимное расположение и строит жесткий каркас координат. Дальше возможны два сценария. Первый — фотограмметрия как самостоятельный метод: по каркасу точек оцениваются расстояния, прогибы и взаимное положение узлов крупных конструкций. Второй — поддержка сканирования: облако точек от ручного или стационарного сканера привязывается к опорной сети, что резко повышает точность на длинномерных деталях, где ошибка накапливается от перекрытия кадров. Две камеры с широким полем зрения захватывают сразу большую сцену, поэтому серия снимков занимает меньше времени, чем при работе одним объективом. Управление и обработка выполняются в программной среде GOM на рабочей станции под Windows. Перед съемкой система калибруется по прилагаемой шкале, а контроль качества сети выполняется прямо в проекте по невязкам замыкания — оператор видит надежность привязки еще до начала сканирования и при необходимости переснимает слабые зоны.

Где применяется система

Типичные заказчики PONTOS Live — предприятия тяжелого машиностроения, авиационной и автомобильной промышленности. Система используется при контроле каркасов, стапелей, сварных секций, трубных обвязок и крупногабаритной оснастки, где штрихкод-маркеры раскладывают по объекту, а затем сверяют геометрию с электронной моделью. В опытном производстве PONTOS Live помогает фиксировать положение сборочных единиц перед стыковкой и контролировать деформации конструкций под нагрузкой, снимая серии в разные моменты времени. Научные организации применяют фотограмметрический подход для документации испытаний, мониторинга состояния объектов и архивации геометрии образцов перед разрушающими тестами. Отдельное направление — деформационный анализ: сравнение серий снимков показывает, как деталь меняет форму при нагреве, нагружении или вибрации. Наконец, система полезна как транспортабельный измерительный пост на выездах: кейс весом 10 кг умещается в багажник, а питание и подключение к ноутбуку организуются прямо в цехе.

Характеристики ZEISS GOM PONTOS Live

Производитель публикует детальные спецификации по каждому измерительному объему отдельно, поэтому ниже приведен базовый перечень паспортных данных из карточки товара. Точные метрологические показатели для вашей задачи запрашивайте у наших инженеров при оформлении заказа.

Поставка и доступные альтернативы

Концерн ZEISS остановил официальные поставки в Россию, поэтому PONTOS Live доступен только параллельным импортом под заказ: срок и цена зависят от конфигурации, состояния комплекта и рынка на момент заказа. Важно учитывать, что сервис ограничен: заводская калибровка, обновления прошивки и поддержка ПО GOM по нашим клиентам не выполняются, а ремонт идет через склад запчастей третьих площадок. Перед отгрузкой мы проверяем работоспособность камер и комплектность, а также передаем рекомендации по штатной эксплуатации и хранению оптики. Если система нужна для постоянной работы с периодической поверкой, честнее сразу строить процесс на доступном оборудовании. По логике внешней привязки и трекинга прямая замена — оптическая координатно-измерительная система Shining 3D FreeScan Trak Nova, которая поставляется официально с нашим сервисным сопровождением. Для сканирования с высокой объемной точностью также подойдет FreeScan UE PRO, а общую методику перехода с экосистемы GOM мы разобрали в статье чем заменить GOM Inspect.

Частые вопросы

Чем PONTOS Live отличается от обычного 3D-сканера?
Система не сканирует поверхность целиком: ее задача — построить точный каркас опорных точек и отслеживать положение объектов. Поверхности оцифровывает сканер, а PONTOS задает ему жесткую систему координат.

Зачем нужна фотограмметрическая привязка?
При сканировании длинных деталей ошибка накапливается от кадра к кадру. Сеть опорных точек, снятая фотограмметрией, фиксирует общую геометрию, и облако точек вписывается в нее с минимальным отклонением.

Можно ли купить PONTOS Live официально?
Нет, поставки ZEISS GOM в Россию прекращены. Мы отгружаем систему параллельным импортом под заказ, при этом сервис и обновления ограничены.

Какие требования к рабочему месту?
Нужна рабочая станция под Windows с дискретной графикой и достаточным объемом памяти для обработки серий снимков, а также комплект кодированных маркеров и калибровочная оснастка. Для выездных работ пригодятся штатив и автомобильный инвертор: система нетребовательна к питанию и запускается от обычного ноутбука.

Что если бюджет ограничен?
Рассмотрите б/у комплексы — перед покупкой обязательно проверяйте геометрию камер и комплектность, наша инструкция: https://luwam.ru/2026/09/28/proverit-bu-3d-skaner/ .

Есть ли доступная замена по функциям трекинга?
Да, FreeScan Trak Nova от Shining 3D: динамическое отслеживание положения, официальная поставка и сервисное сопровождение на нашей стороне.
