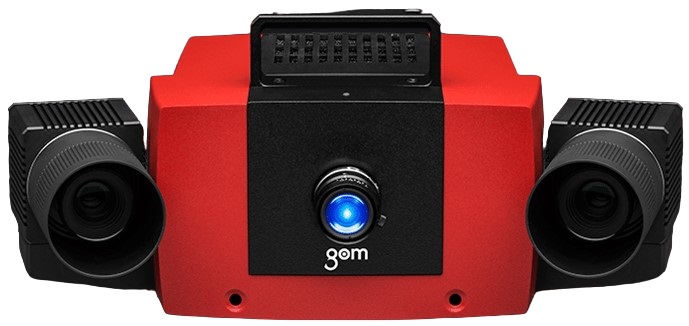

ZEISS GOM ATOS Compact Scan

ZEISS GOM ATOS Compact Scan — стационарный оптический 3D-сканер немецкой компании GOM, которая с 2019 года входит в концерн ZEISS. Прибор построен по классической схеме структурированной подсветки: проектор накладывает на деталь полосатый рисунок, две камеры синхронно фиксируют его деформации, а программа GOM Inspect по триангуляции восстанавливает цифровую модель поверхности. Сменные объективы расширяют зону сканирования от 45×35 мм до 1200×1000 мм, поэтому одна измерительная головка справляется и с мелкой фрезеровкой, и с крупными штампованными панелями. Оборудование ZEISS GOM относится к санкционной продукции: официальный импорт в Россию прекращен, мы поставляем его параллельным импортом под заказ, а сервисные возможности ограничены. Для новых метрологических задач советуем сразу оценить доступную альтернативу — Shining 3D FreeScan UE PRO.

Принцип работы и конструкция головки

ATOS Compact Scan построен на бинокулярной оптической схеме со светодиодной подсветкой. Проектор проецирует на поверхность синусоидально модулированные полосы, обе камеры снимают сцену с разных ракурсов, и за одну экспозицию система вычисляет координаты сотен тысяч точек методом триангуляции. Структурированный подсвет считается эталонной технологией лабораторной метрологии: результат стабилен от кадра к кадру и слабо зависит от текстуры поверхности. Головка весит 2,5 кг и занимает объем 290x215x80 мм, поэтому ее монтируют на штативе, измерительном столе, горизонтальном портале или руке промышленного робота. Подключение к рабочей станции выполняется по USB 3.0, управление ведется из среды GOM Inspect под Windows 10. Смена измерительного объема выполняется заменой объективов, после чего калибровка по пластине занимает несколько минут. Для фиксации детали применяются маркеры-референсы либо поворотный стол со сшивкой кадров.

Области применения

Классические задачи ATOS Compact Scan — контроль размеров и геометрии в машиностроении, авиастроении и производстве автокомпонентов. Сканер оцифровывает штампы, пресс-формы, литейную оснастку, сварные узлы и композитные панели, после чего GOM Inspect сравнивает облако точек с CAD-моделью и строит цветные карты отклонений. Минимальная зона 45×35 мм позволяет измерять мелкие направляющие, контакторы и прецизионные вставки, а максимальная 1200×1000 мм — кузовные панели, элементы интерьера и крупные отливки. Вторая группа сценариев — реверс-инжиниринг: по готовой детали восстанавливается полигональная модель, которую передают в CAD для доработки или тиражирования. Лаборатории металлообработки применяют прибор для входного контроля поковок, проектные бюро — для фиксации геометрии опытных образцов, а научные коллективы — для документирования формы объектов с высокой повторяемостью результатов.

Характеристики ZEISS GOM ATOS Compact Scan

Ниже собраны ключевые параметры измерительной головки из спецификации производителя. Перед заказом уточняйте комплектацию: число и набор объективов, калибровочные пластины и лицензию на ПО, потому что от этого зависит и цена, и фактические возможности комплекса.

Поставка, сервис и альтернативы

Компания GOM и материнский концерн ZEISS прекратили официальные поставки в Россию, оборудование бренда находится под ограничениями. Мы отгружаем ATOS Compact Scan параллельным импортом под заказ: сроки и итоговая цена зависят от выбранной измерительной конфигурации, состояния головки и наличия лицензий. Заранее учитывайте, что сервис ограничен: заводская калибровка и обновления GOM Inspect по российским клиентам недоступны, поэтому для задач, где требуется непрерывная работа с регулярной поверкой, разумнее сразу выбрать доступный метрологический сканер с полноценным сопровождением. Прямая замена по классу задач — Shining 3D FreeScan UE PRO: лазерный портативный прибор сопоставимого класса точности с официальными поставками и нашим сервисным сопровождением. Подробный разбор миграции с платформы GOM мы собрали в статье о том, чем заменить GOM Inspect.

Частые вопросы

Чем ATOS Compact Scan отличается от ручных сканеров?
Это стационарная измерительная головка: деталь или сканер жестко закреплены, кадры снимаются с фиксированных позиций. Схема дает высокую стабильность геометрии и удобна для лабораторных измерений, тогда как ручные модели быстрее в цеховых условиях на крупногабаритных объектах.

Можно ли легально купить ZEISS GOM в России?
Официальные поставки прекращены. Прибор доступен только параллельным импортом под заказ, при этом сервис и заводские обновления ограничены — это надо закладывать в бюджет владения.

Подходит ли сканер для контроля пресс-форм?
Да, это один из типовых сценариев: оцифровка формообразующих поверхностей, сравнение с CAD и отчет по отклонениям в GOM Inspect, контроль износа и ремонтных доработок.

Какое программное обеспечение требуется?
Работа ведется в среде GOM Inspect под Windows 10. При покупке б/у или импортного комплекта уточняйте статус и версию лицензии, потому что без нее данные не обработать.

Что делать, если нужна регулярная поверка?
Рекомендуем рассмотреть FreeScan UE PRO с официальной поставкой и нашим сервисом, а также программу гарантии и ремонта — это снимает вопросы с метрологическим сопровождением.

Чем заменить ATOS при недоступности поставки?
По метрологическим задачам — FreeScan UE PRO, по задачам предметного сканирования средней точности — Revopoint MIRACO. Сравнение подходов описано в нашем обзоре https://luwam.ru/2026/09/27/obzor-freescan-ue-pro/ .

Если вы подбираете комплекс для измерительной лаборатории, посмотрите наш раздел про 3D-сканеры для контроля качества и полный каталог 3D-сканеров. Для проектных организаций будет полезна заметка о выборе сканера для НИИ и конструкторских бюро: https://luwam.ru/2026/09/28/skaner-dlya-nii-kb/ . Оформим заказ параллельным импортом, подберем альтернативу из доступного оборудования и поможем с внедрением.
