Shining 3D OptimScan Q12 — промышленный 3D-сканер

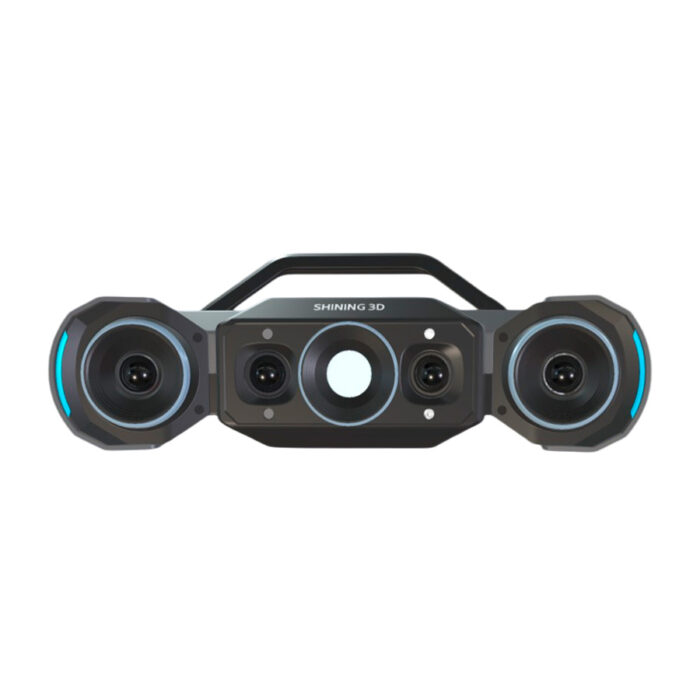

Shining 3D OptimScan Q12 — стационарный метрологический 3D-сканер с четырьмя камерами по 12,3 мегапикселя и подсветкой синим LED-светом по технологии структурированных полос. Прибор работает в двух диапазонах: широкий даёт точность 0,015 мм при зоне кадра до 430×300 мм, малый повышает точность до 0,005 мм для локальных участков. Многокамерная схема исключает «мёртвые зоны» на сложном рельефе и повышает достоверность измерений кромок и глухих участков. OptimScan Q12 применяется там, где полигональная модель претендует на роль измерительной: контроль качества деталей, инспекция оснастки, реверс-инжиниринг с передачей в CAD. Оборудование Shining 3D поставляется официально под заказ; ввод в эксплуатацию, обучение и сервисное сопровождение выполняем мы.

Два диапазона: скорость или максимальная точность

Инженеры Shining 3D заложили в Q12 два сменных режима. В широком диапазоне рабочее расстояние составляет 590 мм, зона кадра — до 430×300 мм, глубина резкости — 300 мм, а точность — 0,015 мм: этот режим рассчитан на детали средних габаритов и серийную съёмку без перенастройки. В малом диапазоне дистанция сокращается до 210 мм, глубина резкости — до 60 мм, зато точность возрастает до 0,005 мм, а минимальная зона кадра 160×110 мм позволяет рассматривать локальные участки с лабораторной детализацией. Переключение встроено в рабочий процесс и не требует разборки: параметры меняются программно под выбранную задачу. Для протоколов контроля это означает, что один прибор закрывает и приёмку целых деталей, и разбор спорных зон с максимальной детализацией — без покупки второго сканера. Такая гибкость редка для настольных приборов: обычно под два класса точности приходится покупать два разных устройства, а здесь переключение занимает секунды.

Метрологический класс и сертификация

OptimScan Q12 относят к метрологическому оборудованию: результаты годятся для производственных протоколов и разбора споров о допусках. Подтверждение класса — пакет сертификатов CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC и TiSAX: прибор принимают предприятия с жёсткими входными требованиями к оснащению лабораторий. Четыре камеры по 12,3 Мп синхронно снимают спроецированную синим LED-светом картину с разных ракурсов; усреднение четырёх наблюдений гасит шумы и артефакты, которые в двухкамерных схемах приходится вычищать вручную. Работает система под Windows и устанавливается на стационарном столе; габариты 366×162×132 мм и масса 3,5 кг требуют устойчивого основания, но не отдельного фундамента. Поворотный стол поддерживается и докупается отдельно — с ним съёмка серии одинаковых деталей автоматизируется полностью, оператор только меняет образцы. Отдельно отметим воспроизводимость: при повторных сканированиях одного образца разброс результатов остаётся в пределах паспортной точности, что критично для арбитражных измерений между подразделениями.

Применение и альтернативы в линейке

Основные сценарии Q12 — контроль геометрии обработанных деталей и литых заготовок, инспекция пресс-форм и оснастки после ремонта, оцифровка деталей для обратного проектирования, изготовление вкладышей и протезов по слепкам. Для настольной схемы выгодно сочетание с поворотным столом: серия одинаковых изделий снимается без участия человека. Если объект крупнее рабочего стола или сканировать нужно на площадке, к делу подключаются ручные модели бренда — их сравнение ждёт вас в конце карточки. Разбор методики контроля с протоколами — в материале про 3D-сканеры для контроля качества, а вся линейка производителя собрана в хабе Shining 3D.

Характеристики Shining 3D OptimScan Q12

Сводная таблица параметров по обоим диапазонам сканирования. Полная спецификация и методика поверки предоставляются по запросу вместе с коммерческим предложением.

Частые вопросы о Shining 3D OptimScan Q12

Чем OptimScan Q12 отличается от ручных сканеров EinScan?
Стационарной схемой с жёстким креплением, четырьмя камерами по 12,3 Мп и точностью до 0,005 мм. Ручные модели выигрывают в мобильности, Q12 — в повторяемости измерений при серийной работе.

Обязательно ли покупать поворотный стол?
Нет: он поддерживается и докупается отдельно. Со столом серия одинаковых деталей сканируется автоматически, без него объект переориентируют вручную между кадрами.

Можно ли сканировать блестящий металл?
Синий LED-свет справляется с большинством поверхностей, но зеркальные участки приходится матировать. Для постоянной работы с металлом существует лазерный EinScan HX2.

Почему в приборе четыре камеры?
Четыре синхронных наблюдения усредняются: шумы подавляются, кромки и глухие участки фиксируются достовернее, чем в классических двухкамерных схемах структурированного света.

Какая система нужна для работы?
Windows и рядовая инженерная рабочая станция: мощности обычного компьютера достаточно для управления съёмкой и обработки облаков точек без задержек.

Как оформить заказ?
Shining 3D поставляется официально под заказ: мы готовим комплект документов, проводим монтаж, калибровку и обучение, дальнейшее сервисное сопровождение остаётся на нашей стороне.

OptimScan Q12 — настольная метрология для предприятий, которым нужны доказательные измерения, а не просто красивые облака точек. Сравните его с FreeScan UE PRO для мобильных обмеров и EinScan HX2 для лазерной съёмки металла. Независимый взгляд на класс приборов — обзор FreeScan UE PRO: https://luwam.ru/2026/09/27/obzor-freescan-ue-pro/ . Остались вопросы по конфигурации рабочего места и поворотному столу — задайте их инженерам LUWAM до оформления заказа.
