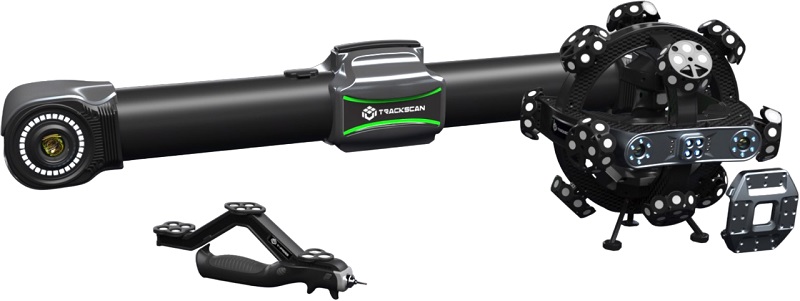

ScanTech TrackScan-Sharp 49 — метрологический сканер

ScanTech TrackScan-Sharp 49 — метрологический 3D-сканер, работающий в связке с оптическим трекером и не требующий маркеров. Точность отдельных измерений составляет 25 мкм, скорость достигает 2 600 000 измерений в секунду, а зона захвата 500×600 мм позволяет оцифровывать крупные объекты за считанные минуты. Две камеры разрешением 25 Мп фиксируют двадцать одну перекрещивающуюся синюю лазерную линию, формируя плотное облако точек даже на сложных поверхностях. Оборудование ScanTech не подпадает под ограничения: LUWAM выполняет официальную поставку под заказ с собственным сервисным сопровождением, калибровкой и обучением операторов на площадке заказчика; для поточных линий контроля доступны аксессуары и резервные комплекты. Ниже разбираем оптическую схему, метрологические характеристики и условия эксплуатации комплекса.

Сканирование без маркеров: оптический трекинг

TrackScan-Sharp 49 работает в паре с оптическим трекером, который в реальном времени отслеживает положение сканера в пространстве. Благодаря этому не нужно наклеивать маркеры: оператор просто обходит объект, а система сама привязывает каждый кадр к единой системе координат. Точность отдельного измерения — 25 мкм, разрешение — 0,020 мм, а объёмная точность на дистанции 3,5 м от трекера составляет 0,049 мм; при увеличении дистанции до 5–6 метров погрешность закономерно возрастает, поэтому для ответственных операций трекер размещают ближе к детали. Глубина резкости 400 мм и рабочее расстояние 300 мм обеспечивают комфортный захват рельефных поверхностей, а режимы переключаются под задачу: ультра-быстрый проход с 21 перекрещивающейся линией, точное сканирование семью параллельными линиями и одиночная линия для глубоких отверстий. Скорость 2 600 000 измерений в секунду означает, что плотное облако точек на крупной детали собирается за минуты, а не часы. Отдельно отметим эргономику: сканер весит 2,5 кг и сбалансирован в руке, поэтому полноценная смена измерений не выматывает оператора.

Промышленное применение комплекса

TrackScan-Sharp 49 закрывает классические метрологические задачи: контроль крупногабаритных деталей и сварных швов, оцифровку оснастки и пресс-форм, входной контроль комплектующих, обмеры для восстановления документации. Результат сравнивается с CAD-моделью, и программа формирует цветные карты отклонений с протоколом измерений — это основа приёмки продукции и расследования дефектов. Для конструкторских бюро и исследовательских институтов мы подготовили отдельный материал про выбор 3D-сканера для НИИ и КБ, а если рассматриваете подержанное оборудование — практическое руководство как проверить б/у 3D-сканер перед покупкой. Оборудование бренда ScanTech доступно без ограничений: поставка официальная, под заказ, сервисное сопровождение выполняют специалисты LUWAM — от калибровки до обновлений программного обеспечения. Результаты измерений сохраняются в виде отчётов, которые удобно прикладывать к сопроводительной документации на продукцию и протоколам приёмки.

Характеристики TrackScan-Sharp 49

Основные метрологические и эксплуатационные параметры комплекса приведены в таблице по данным производителя. Значения объёмной точности указаны для штатной связки с трекером на дистанции 3,5 метра; при удалении трекера погрешность увеличивается, что следует учитывать при планировании схемы измерений на вашей площадке. Инженеры LUWAM помогут составить такую схему и подобрать аксессуары под конкретные объекты.

Эксплуатация и работа с данными

Сканер подключается к рабочей станции по USB 3.0 под управлением Windows. Результаты экспортируются в STL, PLY, OBJ, IGS, WRL, XYZ, DAE, FBX, MA и ASC — от полигональных сеток до инженерных форматов, которые напрямую загружаются в CAD и пакеты контроля геометрии. Диапазон рабочих температур от 0 до 45 °C и допустимая влажность до 90 % позволяют работать в цеху без климат-контроля; соответствие подтверждено сертификатами CE, RoHS и WEEE. Лазер второго класса безопасен для глаз при штатной эксплуатации, защитные очки не обязательны. Масса нетто 2,5 кг, упаковка 500×487×500 мм и вес брутто 3,4 кг упрощают транспортировку комплекта между площадками. Калибровка и обновления программного обеспечения выполняются в рамках сервисного сопровождения нашей компании, поэтому метрологические характеристики не «уплывают» со временем. При выездных проектах комплект перевозится в штатной упаковке 500×487×500 мм, а развёртывание рабочего места на новой площадке занимает меньше часа.

Частые вопросы

Почему для сканирования не нужны маркеры?
Оптический трекер непрерывно отслеживает положение сканера в пространстве и сам привязывает кадры к единой системе координат. Наклейки на объект не требуются.

Какая точность у системы?
Точность измерений — 25 мкм, разрешение — 0,020 мм, объёмная точность на дистанции 3,5 м от трекера — 0,049 мм. С ростом дистанции погрешность увеличивается, поэтому схему измерений планируют заранее.

На каком расстоянии работает комплекс?
Рабочее расстояние сканера до объекта — 300 мм, глубина резкости 400 мм. Трекер размещают на удалении до 3,5–6 метров в зависимости от требуемой точности.

Работает ли сканер в цеховых условиях?
Да: диапазон температур от 0 до 45 °C, влажность до 90 %, сертификаты CE, RoHS и WEEE. Вибрации и сильная запылённость всё же стоит ограничивать.

Сложно ли обучить операторов?
Интерфейс построен вокруг обхода объекта без маркеров, поэтому базовые навыки осваиваются за пару дней. Мы проводим обучение на площадке заказчика.

Как заказать TrackScan-Sharp 49?
Оформим официальную поставку под заказ с сервисным сопровождением LUWAM: согласуем конфигурацию трекера, доставку, калибровку и обучение.

Оформим официальный заказ ScanTech TrackScan-Sharp 49, доставим комплект, проведём калибровку и обучение операторов; уточним наличие и сроки поставки трекера под ваш объём измерений. Сравнить с трекинговой системой того же класса можно в карточке Shining 3D FreeScan Trak Nova. Каталог метрологического оборудования: https://luwam.ru/shop/3d-skanery/ .
