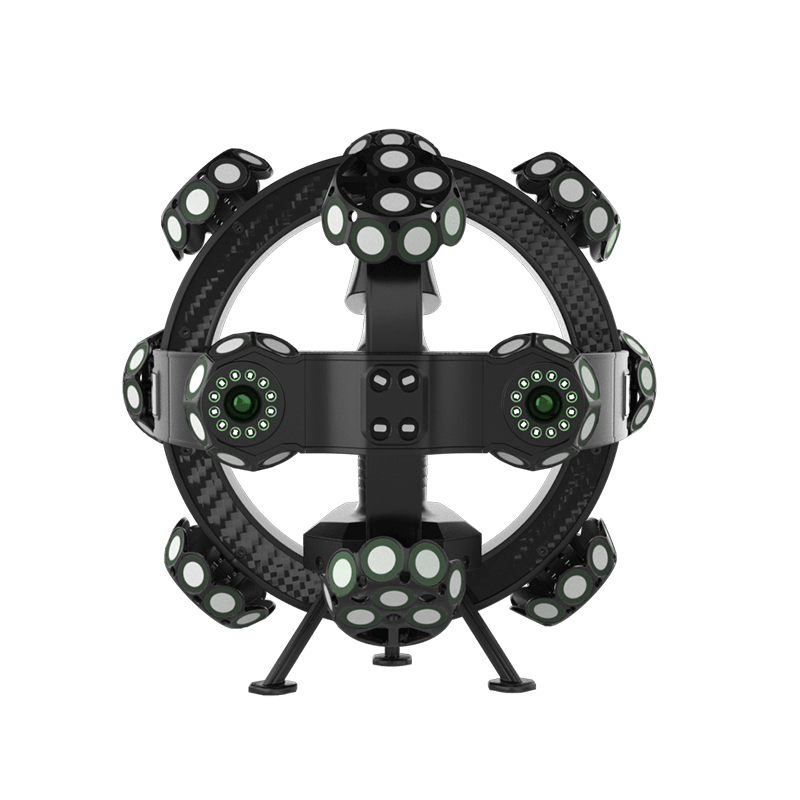

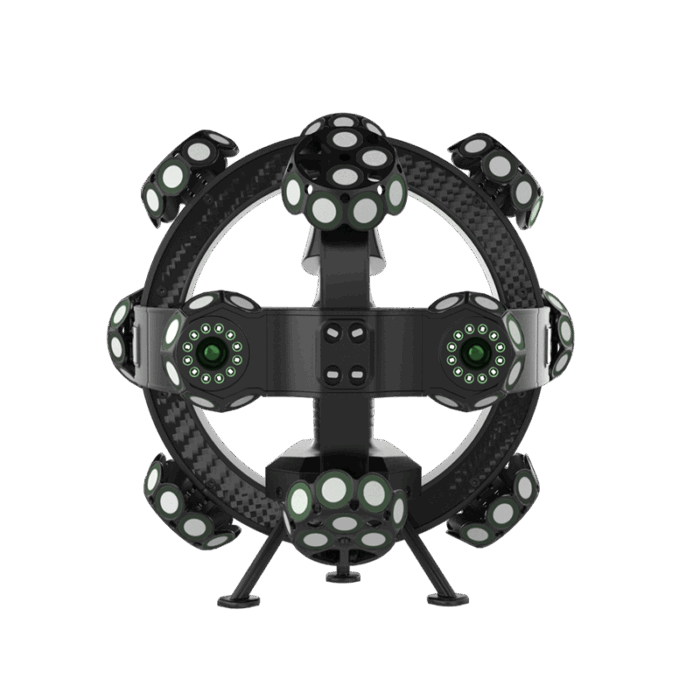

ScanTech TrackScan-P30 — бесконтактный 3D-сканер

ScanTech TrackScan-P30 — бесконтактный лазерный 3D-сканер метрологического класса с оптическим трекингом положения. Точность измерений — 25 мкм, скорость — до 1 200 000 измерений в секунду, зона одного кадра — 310×350 мм при рабочем расстоянии 300 мм. Излучатель формирует 11 синих лазерных крестов для быстрого сканирования поверхностей и 7 параллельных линий для точной прорисовки, отдельная линия предназначена для глубоких отверстий. Оптическая схема трекинга отслеживает положение сканера в пространстве, поэтому наклеивать маркеры на деталь не нужно — геометрия собирается в единую систему координат автоматически. Устройство ориентировано на промышленный контроль качества, обмеры оснастки и крупногабаритных изделий. ScanTech поставляется официально под заказ, сервисное сопровождение выполняет наша служба.

Трекинг вместо маркеров

Классическая проблема лазерного сканирования — сшивка кадров. Раньше для этого на деталь наклеивали маркеры, и на деликатных, покрытых или крупных поверхностях замедляло работу и портило изделие. TrackScan-P30 решает задачу иначе: оптический трекер непрерывно следит за положением сканера, пересчитывая каждое облако точек в общую систему координат. Оператор просто обходит объект — стыковка кадров идёт автоматически, накопления ошибки от перехода к переходу не происходит. Это особенно ценно при обмерах крупногабаритных конструкций, каркасов, станочных станин и кузовных элементов, где маркерные поля пришлось бы многократно перекладывать. Достоверность результата подтверждается регулярной калибровкой по эталонным артифактам, поэтому протоколы измерений принимаются службами качества без дополнительных споров. Дополнительный плюс — сохранение истории измерений: каждое облако точек привязано к позиции, поэтому спорные кадры можно пересобрать и проверить задним числом, не пересканируя деталь заново.

Лазерная головка и скорость работы

Сердце сканера — мульти-лазерный блок с синим излучением. Одиннадцать перекрещивающихся лазерных крестов покрывают зону 310×350 мм и собирают до 1 200 000 измерений в секунду: деталь среднего размера оцифровывается за минуты, а не часы. Режим из семи параллельных линий замедляет съёмку, но повышает детализацию на сложном рельефе, а специальная линия достаёт геометрию глубоких отверстий, куда обычные пучки не проникают. Синий спектр выбран из-за устойчивости к внешней засветке и меньшего рассеяния на металле — цеховое освещение не мешает съёмке. Подключение к рабочей станции идёт по USB 3.0: ширины канала хватает для потока измерений в реальном времени. Результаты сохраняются в STL, PLY, OBJ, IGS, WRL, XYZ, DAE, FBX, MA и ASC, то есть напрямую импортируются в CAD и программы контроля без конвертаций. Вес и эргономика рассчитаны на многочасовые смены: сбалансированный корпус не перегружает руку оператора, а синхронизация с рабочей станцией идёт без видимых задержек.

Промышленное применение и сервис

Типичные заказчики TrackScan-P30 — машиностроительные предприятия, авиационные и автомобильные производства, НИИ и конструкторские бюро. Задачи: контроль размеров и допусков готовых деталей, обмеры оснастки и пресс-форм, входная приёмка поковок и отливок, реверс-инжиниринг узлов, документирование результатов испытаний. Материал о выборе сканера для НИИ и КБ и обзор практик 3D-сканирования для контроля качества помогут спланировать внедрение. По схеме работы прямой конкурент устройству — FreeScan Trak Nova от Shining 3D. Приборы ScanTech поставляются официально под заказ: мы оформляем полный комплект документов, проводим ввод в эксплуатацию и обучение операторов, дальнейшее сервисное сопровождение — наша зона ответственности. Для стартовой оценки эффективности методики предлагаем короткую демонстрацию на ваших деталях.

Характеристики ScanTech TrackScan-P30

Сводная таблица параметров трекингового сканера. Значения приведены по спецификации производителя; полный технический документ предоставим по запросу вместе с коммерческим предложением.

Частые вопросы о ScanTech TrackScan-P30

Почему для сканирования не нужны маркеры?
Положение сканера в пространстве непрерывно отслеживает оптический трекер: каждое облако точек сразу пересчитывается в общую систему координат, стыковка кадров идёт автоматически, без наклейки точек на деталь.

Какая точность измерений у прибора?
25 мкм при скорости до 1 200 000 измерений в секунду — метрологический класс, достаточный для контроля допусков в машиностроении и приёмки ответственных деталей.

Справится ли сканер с металлическими деталями?
Да: синий лазер устойчив к засветке и работает по обработанному металлу; большинство поверхностей не требует предварительной подготовки перед съёмкой.

Сканирует ли прибор цвет и фактуру?
Нет, TrackScan-P30 снимает только геометрию. Для предметных задач с цветными текстурами нужен сканер другого класса — подберём вариант из каталога.

Нужен ли поворотный стол?
Он не поддерживается и не нужен: крупные объекты обходятся оператором, а трекинг сам собирает кадры в единую модель без перебазирования детали.

С каким ПО и ОС работает система?
Управление идёт под Windows, результаты сохраняются в STL, PLY, OBJ, IGS, WRL, XYZ, DAE, FBX, MA и ASC — форматы принимаются CAD-системами и программами контроля.

TrackScan-P30 занимает нишу бесконтактных обмеров промышленных деталей и выделяется среди доступных к официальной поставке моделей связкой «точность 25 мкм плюс трекинг без маркеров». Дополнительно посмотрите независимый обзор FreeScan UE PRO — он помогает понять различия классов приборов. Если рассматриваете подержанное оборудование, начните с нашей проверки: https://luwam.ru/2026/09/28/proverit-bu-3d-skaner/ . Запросите коммерческое предложение — включим в него комплект поставки, калибровочные артифакты и график обучения операторов. Сроки и цену подтверждаем по спецификации в течение одного рабочего дня.
