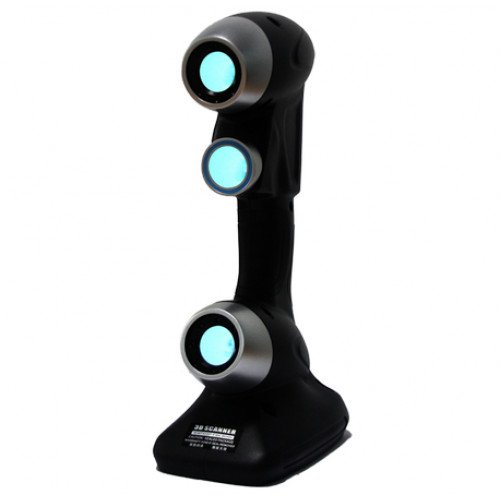

ScanTech HSCAN331 — метрологический 3D-сканер

ScanTech HSCAN331 — ручной метрологический 3D-сканер с лазерным подсветом и точностью до 30 мкм. Прибор создан для инженерных задач: контроля механической обработки, оцифровки изношенных деталей под восстановление, реверс-инжиниринга и приёмки продукции. Три красные лазерные линии плюс одна дополнительная читают геометрию с высокой детализацией, две камеры фиксируют кадр со скоростью 205 000 измерений в секунду, а зона сканирования 225 × 250 мм отлично ложится на небольшие и средние детали машиностроения. Корпус 315 × 165 × 105 мм и вес 0,95 кг делают сканер по-настоящему мобильным: его берут на площадку, к станку и в командировки. Устройство поставляется под заказ, а сопровождение — от наших инженеров, без ожидания ответа от представительства.

Метрология в корпусе легче килограмма

Инженерная ценность HSCAN331 — в сочетании лабораторной точности с цеховой мобильностью. Прибор не требует стационарного стола или защитного бокса: калибровка выполняется по прилагаемой панели, рабочий процесс — наведение и плавное движение вдоль поверхности. Подключение по Gigabit LAN обеспечивает стабильный поток данных на расстоянии, заметно превышающем типовую длину USB-кабеля, — это удобно на больших участках и при работе со станками. Сканер питается от сети и не зависит от аккумуляторов, а значит, длительная сессия оцифровки партии деталей не прерывается на замену батарей. В кейсе с упаковкой 400 × 200 × 175 мм комплекс весит 2,5 кг и переносится одной рукой.

Красные лазерные линии: узкая специализация

Схема из трёх основных красных лазерных линий и одной дополнительной — классика прецизионной триангуляции. Узкие лучи формируют на поверхности тонкие полосы, по смещению которых камеры вычисляют координаты точек; чем меньше сечение луча, тем точнее читаются кромки, углы и канавки. Дополнительная линия предназначена для глубоких отверстий и глухих пазов, куда основная тройка проникнуть не может. Красный спектр хорошо работает по матовым и умеренно отражающим поверхностям, включая большинство обработанных металлов. По зеркальным участкам, как и любой лазерный прибор, HSCAN331 рекомендует лёгкое матирование; после сканирования спрей испаряется без следов. Результат — плотное облако точек, пригодное для размерного анализа без ручной дорисовки.

Где точность в 30 мкм действительно нужна

Погрешность до 30 мкм закрывает большинство задач машиностроения: контроль обработки ответственных поверхностей, измерение износа штампов и пресс-форм, оцифровку посадочных мест под восстановительное изготовление. Сканер сравнивает изделие с CAD-моделью и строит карту отклонений, по которой технолог видит, где именно уходит размер. Для исследовательских институтов и конструкторских бюро, где сканер работает в связке с КИМ и расчётными пакетами, мы собрали отдельный материал — как выбрать 3D-сканер для НИИ и КБ. Если же допуски уходят в единицы микрон на больших объёмах, стоит сравнить прибор с FreeScan UE PRO — по запросу проведём сравнительное измерение на ваших деталях.

Экспорт данных и стыковка с CAD

Результаты сохраняются в PLY, XYZ, ASC для облаков точек и STL, OBJ для полигональных сеток; DAE, FBX и MA пригодятся при передаче в визуализацию и анимацию. Формальная совместимость с Windows означает, что сканер работает и на производственных ноутбуках, и на мощных рабочих станциях. Сетка экспортируется в CAD за пару кликов, а полигональную модель можно сразу отправлять на доработку поверхности или трёхмерную печать. Поворотный стол не поддерживается — прибор ориентирован на ручной обход, зато такое упрощение сказалось на цене и массе. Для задач, где объекты меньше ладони и нужна автоматизация, подберём настольное решение из нашего каталога.

Характеристики ScanTech HSCAN331

Основные параметры прибора по данным производителя.

Комплект калибровочных принадлежностей, чехол и методику контроля точности включаем в поставку.

Частые вопросы

Почему подключение по Gigabit LAN, а не по USB?
Сетевой интерфейс стабильно передаёт поток 205 000 измерений в секунду на несколько метров и не теряет синхронизацию на длинных трассах — важно при работе у станка.

Какие детали удобнее всего сканировать этим прибором?
Зона кадра 225 × 250 мм рассчитана на небольшие и средние детали: фланцы, корпуса, шестерни, элементы оснастки. Крупные изделия оцифровываются по участкам со сшивкой.

Что даёт дополнительная лазерная линия?
Она читает глубокие отверстия и узкие пазы, куда основная тройка линий не проникает, — меньше ручной доработки модели после сканирования.

Подойдёт ли HSCAN331 для контроля по чертежам?
Да, точности до 30 мкм достаточно для большинства допусков механообработки. Карта отклонений строится сравнением с CAD-моделью.

Как сканер переносит цеховые условия?
Компактный корпус и вес 0,95 кг позволяют работать у станка и перевозить прибор в кейсе общей массой 2,5 кг.

Кто обслуживает оборудование?
ScanTech — китайский бренд, поставка идёт под заказ. Калибровку, диагностику и ремонт выполняет сервис LUWAM в согласованные сроки.
