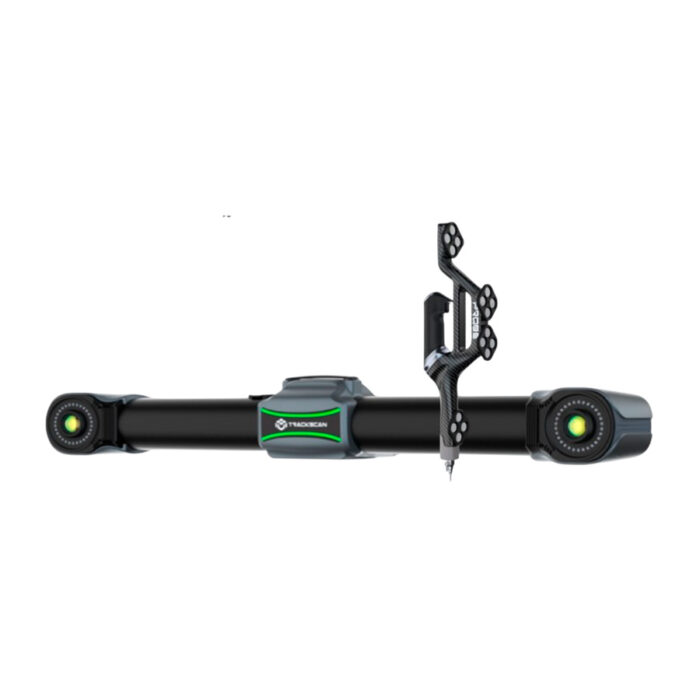

Измерительный пробник SCANOLOGY TrackProbe

SCANOLOGY TrackProbe — портативная измерительная система с оптически отслеживаемым щупом для точных координатных измерений крупных объектов — от 0,1 до 12 метров. В отличие от лазерного 3D-сканера, который снимает плотное облако точек, пробник фиксирует отдельные измерения: кромки, отверстия, посадочные места и контрольные точки, по которым строится отчет сопоставления с CAD-моделью. Объемная точность составляет 0,049 мм на расстоянии 3,5 м и 0,067 мм на 5 м, а рабочая дистанция достигает 10 м. Щуп весит всего 0,7 кг, поэтому работать им часами не утомительно. Система выручает там, где измерения нужны прямо у изделия — в цеху, на стапеле или на монтажной площадке, и везти деталь на стационарную координатно-измерительную машину нет никакого смысла. Отчет можно получить прямо на площадке, что позволяет принимать решения по доработке конструкции без ожидания лабораторных измерений.

Как работает оптический пробник TrackProbe

Оператор касается щупом точки на изделии, а следящая оптическая система с камерами 25 Мп непрерывно определяет положение наконечника в пространстве. Каждое касание превращается в координату; из последовательности точек собираются размеры, отклонения формы и положение элементов конструкции. Камеры высокого разрешения обеспечивают точность 0,049 мм на дистанции 3,5 м и стабильность показателей на всем рабочем расстоянии до 10 м. Диапазон размеров объектов 0,1–12 м позволяет контролировать и небольшие детали, и крупные сборки без перестройки системы и повторной калибровки. Работу не останавливают ни перепады температуры от 0 до 45 °C, ни влажность до 90% — параметры, критичные для цеха, ангара и открытых площадок. Простая логика работы сокращает обучение: новый сотрудник начинает выдавать достоверные результаты уже в первую неделю.

Задачи метрологии и контроля крупных изделий

TrackProbe применяют на машиностроительных производствах, в судостроении и энергетике: контроль сварных металлоконструкций и стапельной оснастки, обмер кузовов и каркасов, проверка посадочных мест при монтаже, входной контроль крупногабаритных узлов. Точечный метод идеален там, где нужно быстро получить конкретные размеры, а не терабайты облаков точек: например, сравнить положение сотни отверстий с чертежом за считанные минуты. О задачах контроля качества и выборе метрологического оборудования для НИИ и конструкторских бюро у нас есть отдельные материалы с разбором типовых сценариев и требований к точности. Если после измерений нужна полная цифровая модель, пробник дополняется сканером — связка закрывает и размеры, и геометрию изделия. Пробник также применяют при приемке оборудования и при контрольных обмерах по требованиям надзорных органов, где нужна прослеживаемость каждого результата.

Характеристики SCANOLOGY TrackProbe

Основные параметры системы приведены в таблице. Значения соответствуют данным производителя и подтверждаются при приемо-сдаточных испытаниях на площадке заказчика.

Работа в цехе и на выезде

Система не требует стационарного измерительного стенда: корпус 510x145x89 мм и вес 0,7 кг делают комплект по-настоящему мобильным — он помещается в стандартный кейс техника. Диапазон рабочих температур 0–45 °C и допустимая влажность 10–90% позволяют проводить измерения в обычном цеху и в ангаре без кондиционирования. Рабочее расстояние до 10 м означает, что следящую систему можно установить один раз и обмеривать крупную конструкцию без перестановок и потери точности. Для полевых условий и выездных обмеров это заметно удобнее, чем транспортировка детали в метрологическую лабораторию. Наши инженеры помогают с методикой измерений, настройкой отчетов под требования производства и обучением персонала работе с системой. Кейс с системой размещается в багажнике легкового автомобиля, поэтому выезд к заказчику не требует специального транспорта.

Сравнение со сканирующими системами

Пробник и лазерный сканер не конкуренты, а дополнения: сканер дает плотное облако точек для полной геометрии, пробник — быстрые точные размеры в контрольных сечениях и элементах. Если нужна плотная оцифровка, посмотрите FreeScan UE PRO — метрологический лазерный сканер с сертифицированной точностью, и FreeScan Trak Nova — систему со слежением, которой не нужны маркеры на объекте; подробный разбор возможностей — в обзоре https://luwam.ru/2026/09/27/obzor-freescan-ue-pro/. Комбинация «сканер плюс пробник» закрывает и обратное проектирование, и приемочные измерения одной линейкой оборудования.

Частые вопросы о TrackProbe

Это сканер или пробник?
Это измерительная система с отслеживаемым щупом: она фиксирует отдельные точки и размеры. Для плотных облаков точек используйте лазерный сканер — системы отлично работают в паре.

Какая точность на больших дистанциях?
Объемная точность — 0,049 мм на расстоянии 3,5 м и 0,067 мм на 5 м; рабочее расстояние системы достигает 10 м от изделия.

Какие объекты можно измерять?
Изделия размером от 0,1 до 12 м: каркасы, металлоконструкции, оснастку, кузовные элементы и посадочные места крупногабаритных узлов.

Можно ли работать в цеху?
Да: система рассчитана на температуры 0–45 °C и влажность до 90%, специальное помещение или термостатирование не требуются.

Чем TrackProbe отличается от лазерного 3D-сканера?
Скоростью получения конкретных размеров: вместо полного облака точек вы сразу получаете отсчеты по нужным элементам и отчет о сравнении с CAD.

Как заказать систему?
Оставьте заявку или позвоните в LUWAM: SCANOLOGY поставляется официально под заказ, а сервисное сопровождение выполняют наши инженеры.

TrackProbe — выбор для метрологии крупных изделий, где важны точность, мобильность и скорость отсчетов. Сравнить измерительные системы и сканеры можно в нашем каталоге 3D-сканеров, а демонстрацию и подбор под задачи предприятия организуем в Москве. Поможем с методикой, поставкой и сервисом.
