Система SCANOLOGY AM-CELL C15X

Короткий ответ: Система автоматизированного 3D-сканирования SCANOLOGY AM-CELL C15X — сканирующая ячейка с поворотным столом для производственных задач. Работает по заданной программе без постоянного участия оператора, подключается по TCP/IP и USB 3.0, рассчитана на детали от 1200×1200 мм. Поставка под заказ, сервисное сопровождение выполняют специалисты LUWAM.

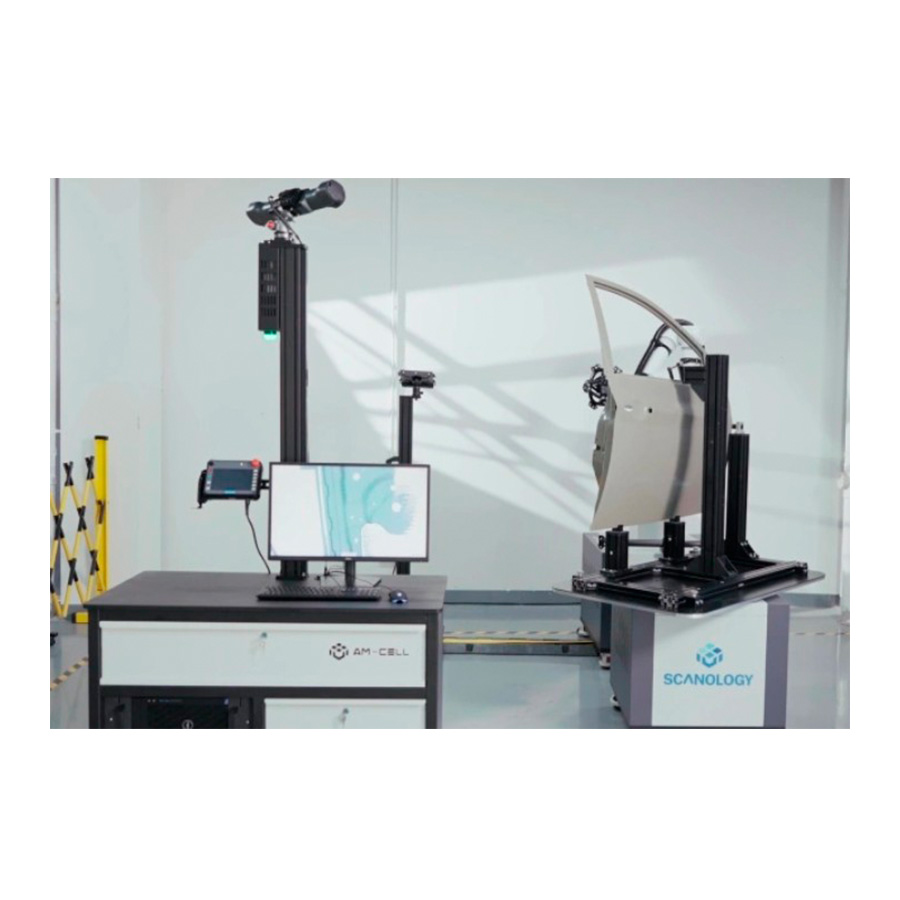

Система автоматизированного 3D-сканирования SCANOLOGY AM-CELL C15X — сканирующая ячейка для производственных и метрологических задач, где оцифровка выполняется без постоянного участия оператора. Объект закрепляется на поворотном столе, который входит в комплект, а дальше система отрабатывает заданную программу: поворачивает деталь, снимает данные с нужных ракурсов и собирает единую трехмерную модель. Подключение к инфраструктуре предприятия выполняется по TCP/IP и USB 3.0, управляющее ПО работает под Windows. Ячейка ориентирована на крупногабаритные детали — от 1200×1200 мм, поэтому применяется там, где ручное сканирование занимает слишком много времени: в энергомашиностроении, сварочном производстве и ремонтных подразделениях крупных предприятий. Мы поставляем AM-CELL C15X под заказ и обеспечиваем сервисное сопровождение собственной службой.

Автоматический измерительный цикл

Главное отличие ячейки от ручного сканера — воспроизводимость. Оператор один раз задает маршрут сканирования: углы поворота стола, ракурсы съемки, зоны перекрытия — и дальше система повторяет цикл с одинаковым качеством хоть каждую смену. Это критично для серийного контроля: каждая деталь снимается по одному протоколу, результаты сравнимы между собой и с эталонной CAD-моделью, а влияние человеческого фактора на геометрию данных исключается. Поворотный стол избавляет от необходимости обходить объект вручную и переустанавливать его для доступа к скрытым участкам. Автоматический режим также экономит рабочее время: пока ячейка выполняет цикл, специалист занимается анализом предыдущих измерений или другими задачами. Для предприятий, где оцифровка выполняется ежедневно и в объеме, такой подход превращает 3D-сканирование из проектной активности в рутинную производственную операцию с предсказуемым темпом и стабильной точностью результатов. На практике это выглядит так: утром оператор закрепляет деталь, запускает программу и получает к обеду готовую модель с протоколом измерений; его участие требуется только при смене объекта и контроле результатов.

Интеграция в производственную сеть

AM-CELL C15X подключается к инфраструктуре предприятия по TCP/IP, а локально — через USB 3.0. Сетевой интерфейс позволяет встроить ячейку в существующие процессы: результаты измерений сохраняются на сервер, передаются в системы анализа отклонений и используются в отчетах по качеству без переноса файлов вручную. Управляющее ПО работает под управлением Windows, поэтому для оператора не требуется особых навыков администрирования — интерфейс строится вокруг привычных понятий: программа цикла, текущий статус, готовая модель. Типовые сценарии интеграции включают связку с MES-контуром предприятия, электронным архивом деталей и базой эталонных моделей. Отдельно отметим вопросы логистики: ячейка рассчитана на крупногабаритные объекты, поэтому при заказе мы согласовываем не только комплектацию, но и фундамент, зону обслуживания и подключение к сетям предприятия. Наши инженеры сопровождают проект от аудита площадки до опытной эксплуатации и обучения персонала, а дальнейший сервис выполняем своими силами. Для предприятий с несколькими площадками возможна унификация протоколов: одинаковые программы циклов и форматы отчетов на всех точках делают результаты сопоставимыми, а персонал взаимозаменяемым.

Характеристики SCANOLOGY AM-CELL C15X

Ключевые параметры системы сведены в таблицу ниже. Данные приведены по информации поставщика; расширенную техническую документацию, включая требования к площадке и электропитанию, предоставим по запросу вместе с коммерческим предложением.

Задачи крупногабаритного контроля

Автоматизированные ячейки покупают там, где детали велики, а поток измерений постоянен: контроль сварных рам и металлоконструкций, оцифровка корпусных деталей энергомашиностроения, документирование ремонтных размеров перед восстановлением. По сравнению с ручным сканированием больших поверхностей автоматический цикл сокращает время оцифровки в разы и гарантирует одинаковые условия съемки для каждой детали партии. Полученные модели используются для сравнения с конструкторской документацией, расчета фактических отклонений и планирования механообработки. Если часть задач все же решается ручными сканерами — например, контроль на монтаже — ячейка комбинируется в общем метрологическом контуре предприятия с мобильными комплексами вроде FreeScan Trak Nova. Общие принципы выбора оборудования для производственного контроля мы разбираем в разделе про 3D-сканеры для контроля качества. Отдельный выигрыш — документирование: каждая оцифровка сохраняется с датой, программой и оператором, что упрощает разбор рекламаций и аудит качества.

Вопросы о системе AM-CELL C15X

Нужно ли оператору управлять сканированием?
Только на этапе подготовки: оператор задает программу цикла и закрепляет деталь, дальнейшую съемку система выполняет автоматически. Качество данных при этом не зависит от опыта конкретного сотрудника.

Детали какого размера можно сканировать?
Ячейка рассчитана на крупногабаритные объекты — от 1200×1200 мм; конкретные ограничения по весу и высоте согласуем при подборе конфигурации.

Как система связывается с сетью предприятия?
Подключение выполняется по TCP/IP, локально — через USB 3.0; результаты сохраняются на сервер и передаются в системы анализа данных.

Поворотный стол входит в комплект?
Да, стол поддерживается и поставляется вместе с системой, отдельно его закупать не требуется.

Какая операционная система нужна?
Управляющее ПО работает под управлением Windows; специальное серверное оборудование для рабочей станции не требуется.

Кто выполняет монтаж и сервис?
Поставка под заказ с сопровождением LUWAM: аудит площадки, пусконаладка, обучение операторов и дальнейшее сервисное обслуживание. Сроки изготовления и поставки фиксируем в договоре. По запросу предоставим шеф-монтаж и авторский надзор на период опытной эксплуатации.

Сравнить автоматизированную ячейку с ручными и трекерными комплексами можно в каталоге 3D-сканеров LUWAM. Практические рекомендации для исследовательских и конструкторских организаций собраны в статье по адресу https://luwam.ru/2026/09/28/skaner-dlya-nii-kb/ — там же разбирается, когда автоматизация окупается быстрее всего.

Сравнить с соседями по каталогу

• Creaform MetraSCAN-R Black Elite HD
• Оптическая КИМ система ScanLine TrackerScan Pro W

Частые вопросы

Подтверждена ли точность Система SCANOLOGY AM-CELL C15X?

Метрологический класс: точность подтверждается по VDI/VDE 2634 или протоколами завода. Для аккредитованных лабораторий поможем с калибровкой и поверкой.

Нужны ли маркеры при работе с Система SCANOLOGY AM-CELL C15X?

Лазерные режимы большинства метрологических сканеров работают по маркерам; часть моделей имеет трекинг по геометрии. Для крупных объектов рекомендуем фотограмметрию.

Какое ПО для контроля качества?

Базовая поставка — сканирование и модель. Инспекция (сравнение с CAD, GD&T, протоколы ОТК) — отдельные пакеты; подберём комплектацию под вашу задачу.
