Оптическая система ScanLine TrackerScan Pro L

Короткий ответ: Оптическая координатно-измерительная система ScanLine TrackerScan Pro L с гибридной технологией сканирования: точность до 0,023 мм, скорость 3 070 000 измерений в секунду, зона 650×580 мм. Поставка под заказ с сервисным сопровождением от LUWAM.

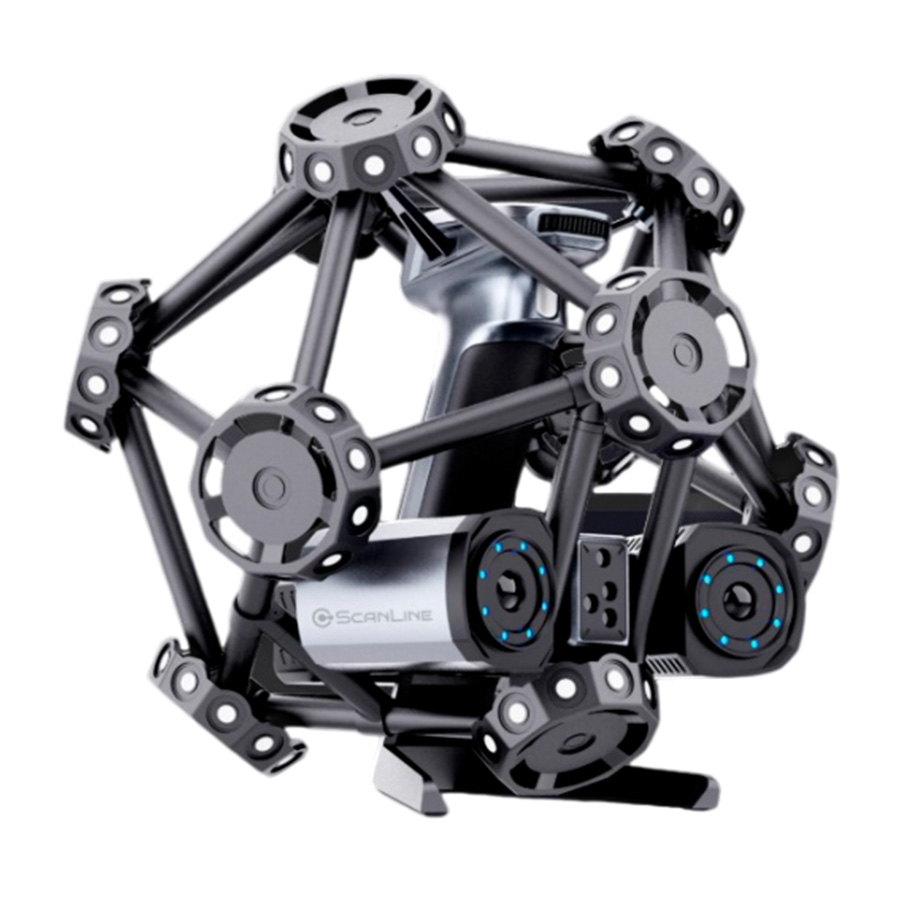

Оптическая координатно-измерительная система ScanLine TrackerScan Pro L — комплекс из ручного гибридного сканера и инфракрасного трекера для высокоточного бесконтактного контроля геометрии изделий. Сканер снимает до 3 070 000 измерений в секунду, точность достигает 0,023 мм, а зона сканирования 650×580 мм захватывает большой участок поверхности за один проход. Трекер с инфракрасным светодиодным излучателем непрерывно определяет положение сканера в пространстве, поэтому измерения выполняются без привязки к поворотному столу и без потери точности при обходе объекта. Система работает под Windows, подключается по беспроводному или кабельному интерфейсу и выгружает данные в STL, ASC, OBJ, PLY и 3MF. ScanLine — доступный бренд: поставка выполняется под заказ, сервисное сопровождение обеспечивает наша собственная инженерная служба.

Гибридная технология измерений

TrackerScan Pro L использует гибридную оптическую схему: инфракрасный трекер отвечает за позиционирование, а сканер — за съемку геометрии. В быстром режиме работают 50 перекрестных лазерных линий, которые мгновенно оцифровывают большие поверхности; когда требуется максимальная точность, система переключается на 7 параллельных линий; для глубоких отверстий и узких полостей предусмотрена одиночная лазерная линия. Все лазеры относятся ко второму классу безопасности и не представляют угрозы для глаз оператора. Глубина резкости 400 мм удерживает в фокусе сложный рельеф, а рабочее расстояние 300 мм обеспечивает комфортную дистанцию сканирования. Поддерживаются два метода позиционирования — оптическое через трекер и классическое по маркерам, что дает гибкость на объектах разной сложности. Точность до 0,023 мм позволяет выполнять контроль по чертежу и сравнение с CAD-моделью в производственных условиях.

Задачи на производстве и в лаборатории

Система закрывает типовые метрологические задачи: входной контроль заготовок и покупных деталей, приемку готовой продукции, проверку оснастки и штампов, дефектацию после механообработки, оцифровку изделий для обратного инжиниринга и документирование геометрии при спорных ситуациях с поставщиками. Скорость 3 070 000 измерений в секунду сокращает время контроля крупных деталей с часов до минут, а отсутствие поворотного стола упрощает работу с тяжелыми и габаритными объектами, которые невозможно развернуть. Данные в открытых форматах загружаются в системы контроля качества и CAD без конвертации, что ускоряет подготовку отчетов о несоответствиях. Комплекс работает в диапазоне температур от 10 до 40 градусов и влажности до 90%, поэтому применим в цеховых условиях. Сценарии применения подробно разобраны в наших обзорах 3D-сканеров для контроля качества и оцифровки деталей для обратного инжиниринга.

Характеристики TrackerScan Pro L

Ключевые параметры системы сведены в таблицу. Значения приведены по спецификации производителя и подтверждаются при приемке.

Комплектация и подключение

В рабочий комплект входят сканер и трекер суммарным весом 8,4 кг, упаковка и кабельная продукция. Подключение выполняется по беспроводному интерфейсу IEEE 802.11n/ac или гигабитной сети — оператор не привязан кабелем к рабочей станции и свободно перемещается вокруг крупногабаритных объектов. Система работает под Windows и не требует специализированной серверной инфраструктуры: достаточно производительной рабочей станции с выделенной видеокартой. Мы поставляем TrackerScan Pro L под заказ с входным контролем, пусконаладкой и обучением операторов, при необходимости помогаем подобрать штативы, калибровочные эталоны и аксессуары под конкретные задачи. Программная часть настраивается под типовые изделия заказчика: наши инженеры подготовят шаблоны измерений и отчетов, чтобы сменные операторы работали по единому протоколу без вариативности результатов.

Сервис и альтернативные решения

ScanLine относится к доступным брендам: поставка выполняется под заказ, а сервисное сопровождение обеспечивает наша служба — от пусконаладки и периодической калибровки до диагностики и ремонта. Мы работаем по Москве и всей России, доставка возможна в сжатые сроки после согласования комплектации. Если помимо оптической КИМ на участке нужен универсальный метрологический сканер для задач без трекинга, рекомендуем также рассмотреть FreeScan UE PRO — сертифицированное решение для точного контроля деталей среднего размера. Для сравнения доступных метрологических систем и расчета стоимости владения свяжитесь с нашими специалистами: мы поможем выбрать конфигурацию под производственные задачи и бюджет предприятия.

Частые вопросы

Что значит гибридная технология сканирования?
Инфракрасный трекер определяет положение сканера в пространстве, а лазерные линии снимают геометрию — за счет этого достигается высокая точность без поворотного стола и привязки к месту установки.

Какую точность обеспечивает система?
Точность сканирования достигает 0,023 мм — этого достаточно для контроля по чертежу, приемки продукции и сравнения фактической геометрии с CAD-моделью.

Какая скорость съемки?
До 3 070 000 измерений в секунду: контроль крупногабаритных деталей занимает минуты вместо часов, что сокращает простои на участках контроля.

Обязательно ли клеить маркеры на деталь?
Нет, поддерживается оптическое позиционирование через трекер; режим по маркерам остается как резервный вариант для особых случаев и сложных поверхностей.

С какими форматами работает система?
STL, ASC, OBJ, PLY и 3MF — данные открываются в CAD-системах и программах контроля качества без дополнительной конвертации.

Как заказать и кто обслуживает?
Поставка под заказ с пусконаладкой и обучением; сервисное сопровождение выполняет наша инженерная служба, включая калибровку и плановое обслуживание.

TrackerScan Pro L — точная и быстрая оптическая КИМ для бесконтактного контроля деталей и сборок. Мы обеспечиваем поставку под заказ и сервисное сопровождение. Сравнить с FreeScan UE PRO, изучить сценарии контроля качества и обратного инжиниринга помогут наши обзоры. Контакты — на https://luwam.ru/3d-skaner-moskva/.
