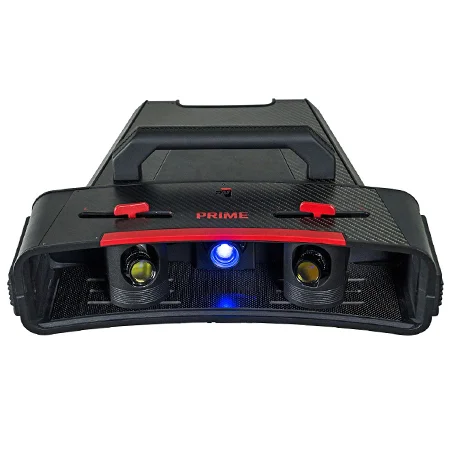

Фотограмметрическая система ZG PhotoShot

ZG PhotoShot — фотограмметрическая система для создания глобального каркаса измерений на крупных объектах. Комплект весом 0,5 кг снимает опорные маркеры с расстояния от 1 до 20 метров, а программная обработка вычисляет положение каждой точки с погрешностью 0,008 мм/м и объёмной точностью 0,015 мм. Результат — точная сеть опорных точек, поверх которой ручной 3D-сканер собирает плотную полигональную модель. Такой связкой контролируют каркасы, станки, кузова и крупногабаритные сварные конструкции, где одиночное сканирование накапливает погрешность. Система поставляется под заказ, а наши инженеры помогают интегрировать её в действующий измерительный процесс. Фотограмметрический этап не заменяет сканирование, а повышает его точность на габарите — это важно понимать при планировании бюджета комплекса.

Как работает фотограмметрия PhotoShot

На поверхность объекта и вокруг него размещаются маркеры. Система делает серию снимков вокруг объекта с перекрытием, чтобы каждый маркер попал минимум в несколько кадров, с дистанции 1–20 метров. Дистанция подбирается под габарит: чем крупнее объект, тем дальше располагается камера и тем больше маркеров попадает в кадр. Дальше алгоритм находит маркеры на каждом снимке и триангуляцией вычисляет их координаты в единой системе. Получается каркас опорных точек с погрешностью 0,008 мм/м — он фиксирует геометрию объекта целиком, без накопления ошибки от кадра к кадру. Именно этот каркас служит базой для дальнейшего сканирования и сравнения фактической геометрии с CAD-моделью. Чем больше объект, тем заметнее выигрыш по сравнению с последовательной сшивкой одних только сканов. Обработку ведёт та же рабочая станция, что используется для сканирования, отдельный сервер не требуется.

Зачем фотограмметрия лазерному сканеру

Ручной сканер собирает модель последовательными кадрами, и на длинных маршрутах небольшая систематическая ошибка накапливается в заметный сдвиг. Фотограмметрия задаёт внешнюю опору: сначала фиксируются опорные точки всего объекта, затем сканер привязывает свои кадры к ним. В итоге объёмная точность комплекса определяется каркасом 0,015 мм и держится по всей длине детали, а не только в зоне соседних кадров. Экономический эффект заметен на серийных изделиях: вместо споров о геометрии заказчик получает протокол с числовыми отклонениями. Для объектов от метра и выше это стандартная практика метрологических лабораторий. Мелкие детали можно сканировать и без фотограмметрии, поэтому систему закупают точечно — под крупные проекты и ответственные измерения. Если допуск изделия измеряется десятыми долями миллиметра на нескольких метрах длины, без внешней опоры не обойтись — это стандартное требование приёмочных протоколов ответственных заказчиков.

Характеристики

Параметры системы ZG PhotoShot приведены в таблице. Значения соответствуют паспортным данным производителя и подтверждаются при поставке.

Сочетание с метрологическими сканерами

Классическая связка — фотограмметрический каркас плюс ручной сканер. Метрологический FreeScan UE PRO от Shining 3D закрывает плотную съёмку поверхностей, а опорная сеть удерживает точность на всём габарите детали. Для работы без маркеров на крупном оборудовании создана система FreeScan Trak Nova с внешним оптическим трекингом. Обе системы официально поставляются в Россию и обслуживаются нашим сервисом — это критично для планового обслуживания и наличия запчастей. Как строятся такие измерительные комплексы на практике, подробно показывает обзор FreeScan UE PRO: https://luwam.ru/2026/09/27/obzor-freescan-ue-pro/ . Комплекс из фотограмметрии и сканера заменяет громоздкие координатно-измерительные машины там, где деталь невозможно привезти в лабораторию.

Применение в промышленности и науке

Фотограмметрией сопровождают контроль крупногабаритных сварных конструкций, приёмку станочных станин, обмеры архитектурных и судовых объектов, натурные испытания с фиксацией деформаций. В исследовательских коллективах каркас опорных точек служит основой для сравнения расчётной и фактической геометрии — требования к таким комплексам мы разбираем в статье о выборе сканера для НИИ и КБ. Компактность системы — 170x70x70 мм и 0,5 кг — позволяет брать её на выездные обмеры вместе со сканером и ноутбуком. Архив исходных снимков пригодится для повторной обработки и проверки результатов спустя годы после съёмки. В энергетике фотограмметрические каркасы применяют при обмерах турбинного оборудования и трубопроводов, где важна каждая десятая доля миллиметра на длине.

Частые вопросы

Что именно измеряет ZG PhotoShot?
Положение опорных маркеров на объекте: формируется точный каркас, к которому привязываются облака точек любого ручного сканера.

С какого расстояния ведётся съёмка?
От 1 до 20 метров — крупные объекты охватываются целиком без перемещения камеры по лесам. Это ускоряет обмеры и снижает цену ошибки.

Какая точность у системы?
Объёмная точность — 0,015 мм, погрешность масштаба — 0,008 мм/м по длине измеряемого объекта. Этого достаточно для ответственных машиностроительных допусков.

Нужна ли фотограмметрия для мелких деталей?
Нет, она востребована на крупных объектах, где ошибка последовательного сканирования успевает накопиться. Фотограмметрия добавляет точности, а не скорости.

Сколько весит система?
Всего 0,5 кг при габаритах 170x70x70 мм — комплект свободно перевозится в обычном кейсе инженера вместе с ноутбуком.

С какими сканерами сочетается PhotoShot?
С ручными метрологическими сканерами: например, с FreeScan UE PRO и системой FreeScan Trak Nova для крупногабаритных задач.

Подберём состав измерительного комплекса под ваши объекты и допуски, поставим систему под заказ и обучим персонал. Каталог сканеров и аксессуаров — в разделе 3D-сканеры. Сроки производства и состав комплекта уточняются при оформлении заявки, а демонстрацию методики на вашем объекте можно запросить у наших инженеров.
