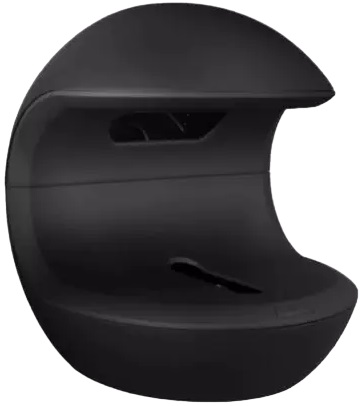

Open Tech NeWay — стационарный 3D-сканер

Open Tech NeWay — стационарный оптический сканер для точной оцифровки небольших и средних деталей на рабочем месте контролёра или инженера-технолога. Точность до 4 микрон и полный цикл сканирования за 8 секунд выводят устройство в класс лабораторного и производственного контроля, где ручные сканеры с их десятками микрон уже не проходят по допуску. Схема работы предельно проста: деталь фиксируется в рабочей зоне, оператор запускает цикл, через восемь секунд готова полигональная модель, пригодная для сравнения с CAD. Open Tech — нишевый доступный бренд; LUWAM поставляет NeWay под заказ и ведёт сервисное сопровождение своими силами. Ниже — разбор метрологии, применения и условий покупки.

Стационарная схема для повторяемых результатов

Главное преимущество стационарной компоновки — повторяемость. Сканер и деталь жёстко зафиксированы, рука оператора не участвует в измерении, вибрации исключены, поэтому два прогона одной и той же детали дают близкие результаты с точностью до разрешающей способности системы. Это фундамент входного и приёмочного контроля: партию из сотни деталей прогоняет один оператор, а разброс определяется деталью, а не его усталостью. Вес 12 кг и габариты 500×450×550 мм позволяют разместить систему на лабораторном столе без фундамента и специального монтажа. Подключение к управляющему компьютеру выполняется одним кабелем USB 3.0 — меньше проводов, меньше точек отказа, проще перенос на другое рабочее место. Для сравнения: ручной сканер на сопоставимой задаче требует фиксации детали, обхода с двух сторон и постобработки — от нескольких минут на экземпляр.

Четыре микрона и цикл восемь секунд

Точность до 4 микрон — уровень, привычный для координатно-измерительных машин, а не для оптических сканеров. Важная оговорка: такие показатели достигаются на малых полях и небольших элементах — втулках, посадочных местах, фрезерованных пазах, ювелирных вставках. Для детали целиком точность нормируется на весь объём и будет скромнее; конкретную схему под ваш допуск подтвердим при заказе. Скорость не менее значима: восемь секунд на цикл означают сотни измерений за смену без накопления ошибок и усталости. Сочетание быстрого оптического цикла с метрологической точностью позволяет переходить от выборочного разрушающего контроля к сплошному неразрушающему — а это качественно другая статистика качества на партии.

Характеристики

Паспортные параметры Open Tech NeWay сведены в таблицу. Значения приведены по данным производителя; перед закупкой под конкретную деталь инженеры LUWAM выполняют пробную схему измерения и подтверждают достижимую точность.

Стационарная установка не требует отдельного помещения: обычная лаборатория с контролируемой температурой — уже достойная среда. Для перехода от КИМ к оптической схеме достаточно один раз пересогласовать методику: приём сравнения с эталонной деталью остаётся прежним, а время измерения сокращается на порядок.

Интеграция в участок контроля качества

NeWay экспортирует полигональные сетки в STL и PLY — их принимают все распространённые пакеты контроля качества и реверс-инжиниринга, от сравнения с номиналом до построения параметрических моделей. Сканер встраивается в типовые маршруты: съёмка по шаблону, сравнение с CAD, паспорт отклонений по каждой детали, накопление статистики по партии. Управление идёт с Windows-станции, оператор обучается за смену — штатный метролог не обязателен. Применение — механообработка, точное литьё, ювелирное производство, стоматологические лаборатории и учебные центры. Для тяжёлых и крупногабаритных деталей, которые нельзя принести к сканеру, участок дополняют ручной метрологической системой вроде FreeScan UE PRO; логику выбора разбираем в статье EinScan или FreeScan.

Комплектация, установка и сопровождение

Open Tech — нишевый доступный бренд: техника не лежит на складе, зато поставка собирается под заказ и под задачу — с калибровочными пластинами, поворотной оснасткой и запасными источниками света по запросу. Монтаж сводится к установке на стол и подключению USB; пусконаладку, калибровку и обучение оператора выполняет служба LUWAM. Сервисное сопровождение — наше: обращение идёт в московский сервис, а не в зарубежную переписку, гарантийные случаи закрываются по стандартным условиям магазина. Для госзакупок готовим комплект документов и техническое обоснование. Сроки поставки и текущую цену по NeWay уточняйте у менеджера — итоговая конфигурация зависит от набора оснастки.

Частые вопросы

Почему стационарный сканер точнее ручного?
Жёсткая база и отсутствие движения в момент съёмки: повторяемость измерений определяется конструкцией, а не рукой оператора.

На каком поле достигаются 4 микрона?
На малых полях и небольших элементах. На весь объём детали точность нормируется скромнее; под ваш допуск схему подтвердит инженер LUWAM.

Какого размера детали можно сканировать?
Небольшие и средние, фиксируемые в рабочей зоне системы. Крупногабаритные объекты снимают ручными метрологическими сканерами, например FreeScan UE PRO.

Насколько быстрая работа?
Полный цикл занимает восемь секунд, поэтому за смену реалистично контролировать сотни деталей без потери качества измерений.

Как встроить сканер в действующий контроль?
Экспорт в STL и PLY совместим с популярными пакетами сравнения с CAD; поможем настроить шаблоны отчётов под ваши формы документов.

Как заказать и кто обслуживает?
Поставка под заказ, сроки и цену уточняйте у менеджера. Сервисное сопровождение выполняет LUWAM: пусконаладка, калибровка, ремонт.

Подберём конфигурацию под ваш допуск и организуем тестовое сканирование ваших деталей. Начните с подборки 3D-сканеров для контроля качества и материала для НИИ и КБ. Каталог оборудования: https://luwam.ru/shop/3d-skanery/
