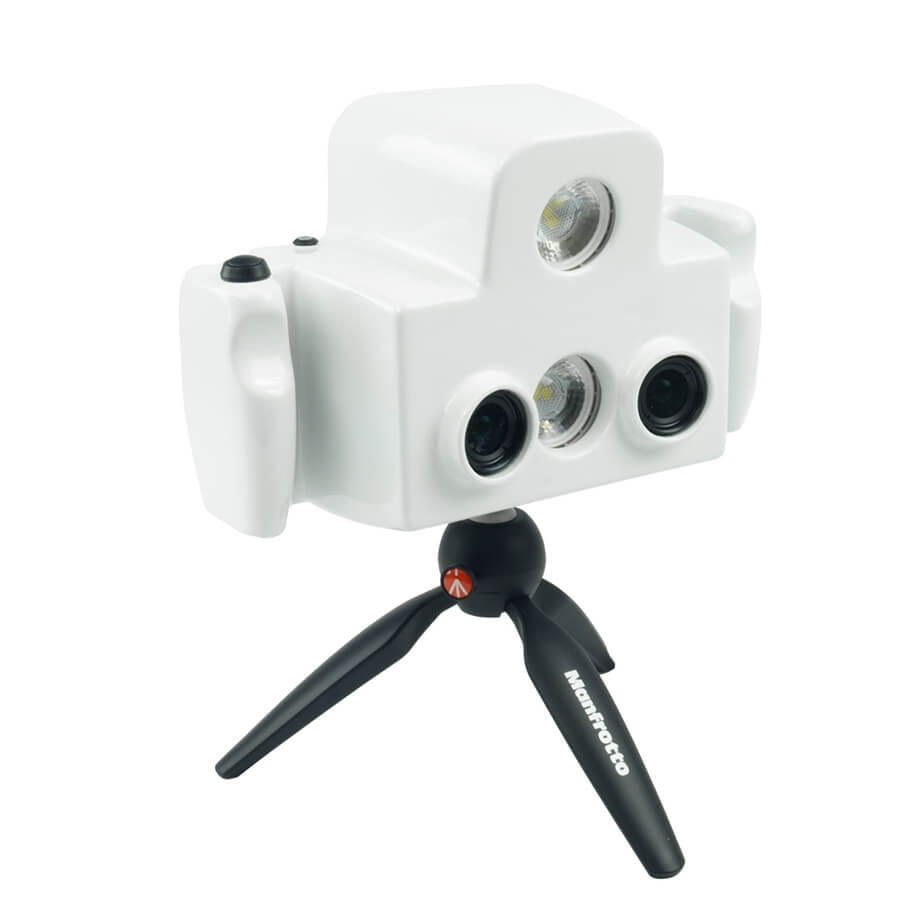

Open Tech 3D 3Dots — фотограмметрический сканер

Open Tech 3D 3Dots — настольная фотограмметрическая система для оцифровки небольших объектов. В отличие от сканеров структурированного света прибор строит геометрию по серии снимков с двух камер: алгоритм сопоставляет ракурсы и возвращает плотное облако точек с цветной текстурой. Точность на малых объёмах достигает 0,05 мм — этого достаточно для документирования музейных предметов, арт-объектов и небольших деталей. Корпус размером 230×180×130 мм и вес 1,36 кг позволяют перевозить комплект в рюкзаке и разворачивать съёмку прямо в фондах музея или мастерской художника. Экспорт идёт в STL и OBJ — форматах, совместимых со всеми редакторами мешей и слайсерами. Никакой специальной фотостудии не нужно — система уверенно работает при обычном комнатном освещении. Open Tech — нишевый доступный бренд: поставляем 3Dots под заказ, сервисное сопровождение выполняем сами.

Как фотограмметрия работает в настольном формате

Классическая фотограмметрия — это сотни снимков на зеркальную камеру и часы вычислений. 3Dots упаковывает тот же принцип в настольный корпус: две камеры синхронно снимают объект с очередного ракурса, а программа сшивает серии в единую плотную сетку. Отсюда сильные стороны метода: полнота покрытия — камера видит и вогнутые участки, где проекция подсветки бессильна; естественные цвета и текстуры без дополнительной аппаратуры; мягкие, без ступенек, переходы на плавных поверхностях. Ограничение тоже классическое: прозрачные, зеркальные и полностью однотонные объекты требуют матирующего спрея. Для документальной фиксации поверхности, где важна каждая царапина и оттенок, фотограмметрия нередко предпочтительнее проекции полос. Чем больше перекрытий между соседними кадрами, тем надёжнее сшивка и тем меньше «дыр» в итоговой сетке.

Оцифровка коллекций, арт-объектов и малых деталей

Основные пользователи таких систем — музеи и архивы: карточка экспоната получает объёмную модель с текстурой, которую можно вращать на экране и печатать копию для выставки, не тревожа оригинал. Скульпторы и мастера декоративного искусства оцифровывают эскизы и восковые модели для масштабирования и 3D-печати. Небольшие производства снимают литые и напечатанные детали для контроля геометрии и архивирования удачных итераций. Реставраторы фиксируют состояние предмета до вмешательства — позже модель служит эталоном при восстановлении утрат. Студии компьютерной графики используют результаты как основу для ассетов и анимации. Ювелиры применяют 3Dots для фиксации авторских эскизов перед передачей в производство. Наборы мелких предметов каталогизируются партиями, а мобильность комплекта делает выездную оцифровку частной коллекции вопросом одного рабочего дня.

Рабочий процесс: съёмка без поворотного стола

Поворотный стол в системе не поддерживается — и конструктивно не требуется: ракурсы набираются перестановкой объекта или обходом с камерой, а выравнивание серий берёт на себя программа. Результат экспортируется в STL для печати и инженерных задач либо в OBJ для графики — оба формата открываются во всех редакторах мешей без конвертации. Настройка рабочего места сводится к ровному столу и стабильному освещению, сетевое оборудование не нужно. Транспортные габариты упаковки 400×300×200 мм и вес комплекта 4 кг делают систему по-настоящему выездной. Укладка в кейсе защищает камеры при перевозке между площадками. Методика быстро осваивается персоналом без инженерной подготовки — наши специалисты проведут вводное обучение при поставке.

Планирование съёмки: на что обратить внимание

Качество фотограмметрической модели закладывается ещё до нажатия кнопки. Освещение должно быть рассеянным и стабильным: резкие тени и блики «съедают» фрагменты поверхности. Фон — нейтральным и контрастным к объекту, чтобы алгоритм надёжно отделял предмет. Ракурсы набирают с перекрытием, не оставляя мёртвых зон на вогнутых участках. Глянцевые, прозрачные и полностью однотонные предметы матируются спреем — иначе камере не за что зацепиться. Наконец, стоит зафиксировать опорный размер: без него сетка получится пропорциональной, но не метрической. Наши инженеры отработают методику на ваших объектах и передадут регламент сотрудникам.

Характеристики

Ключевые параметры системы Open Tech 3D 3Dots собраны в таблице; требования к рабочему месту и методики предоставим по запросу.

Частые вопросы

Какую точность даёт система 3Dots?
До 0,05 мм на малых объёмах — уровень, достаточный для документирования предметов и контроля небольших деталей. Итоговая цифра зависит от числа ракурсов, стабильности освещения и характера поверхности конкретного объекта.

Нужен ли поворотный стол для съёмки?
Нет, он в системе не поддерживается и конструктивно не требуется. Ракурсы набираются перестановкой объекта или камеры, а сшивка серий выполняется в программной части комплекса автоматически.

Можно ли сканировать блестящие и прозрачные предметы?
Напрямую — нет: зеркальные и прозрачные поверхности требуют лёгкого матирующего спрея, как и в любой фотограмметрии. Толщина слоя минимальна и практически не искажает геометрию. Матовые и текстурированные объекты снимаются без подготовки.

Какие форматы выдаёт система?
STL и OBJ — универсальные форматы для 3D-печати, инженерных пакетов и компьютерной графики. Конвертация не требуется: файл сразу открывается в слайсере или редакторе мешей.

Насколько комплект мобилен?
Сканер весит 1,36 кг при габаритах 230×180×130 мм; транспортная упаковка — 400×300×200 мм и 4 кг. Комплект помещается в багажник автомобиля и разворачивается на обычном столе.

Как заказать 3Dots и кто его обслуживает?
Поставка под заказ, сроки и комплектацию фиксируем в договоре. Сервисное сопровождение — наша зона ответственности: настройку, обновления и ремонт выполняют специалисты luwam.ru.

3Dots силён там, где нужны документальная точность поверхности и цвет. Для инженерных задач с жёсткими допусками посмотрите лазерный EinScan HX2, для быстрой предметной съёмки — Revopoint MIRACO. Каталог всего оборудования: https://luwam.ru/shop/3d-skanery/ . Условия гарантии и ремонта — на отдельной странице. Оставьте заявку, и мы подберём конфигурацию под ваши задачи и бюджет.
