NimbleTrack-C — беспроводной 3D-сканер SCANOLOGY

NimbleTrack-C — беспроводная метрологическая система SCANOLOGY: лёгкий ручной сканер весом 1,3 кг работает в связке с оптическим трекером, который непрерывно отслеживает его положение в пространстве. Точность сканирования достигает 0,02 мм, объёмная точность — 0,052 мм, а скорость съёма данных составляет 4 900 000 точек в секунду. Диапазон размеров объектов — от 0,1 до 4 метров, поэтому система одинаково подходит для мелких деталей и крупных конструкций. Система работает при −10…40 °C и влажности до 90% — от цеха до монтажной площадки. SCANOLOGY поставляется в Россию официально под заказ, сервисное сопровождение выполняет наша команда. Поможем с подбором конфигурации, обучением операторов и интеграцией сканирования в ваши процессы контроля качества.

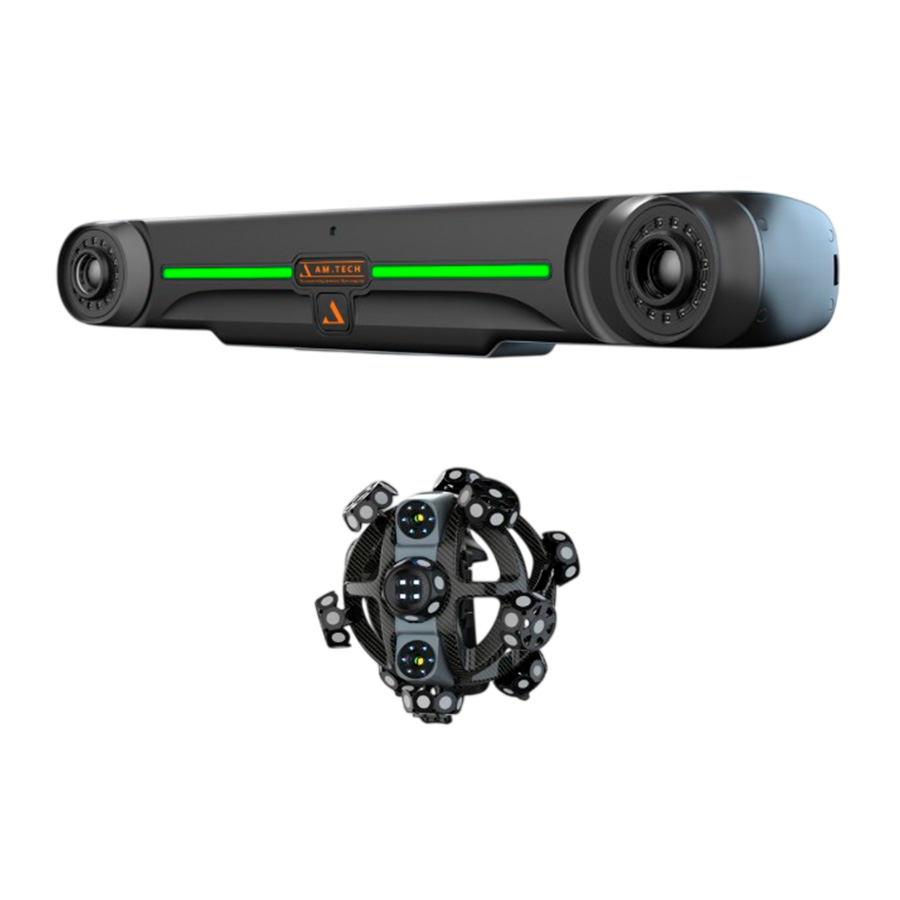

Сканер и оптический трекер без проводов

Главное отличие NimbleTrack-C от классических ручных сканеров — связка с трекером, который занимает позицию рядом с объектом и следит за перемещением сканера в пространстве. Благодаря этому наклеивать маркеры на объект обычно не требуется: система сама понимает, откуда снят каждый кадр, и сшивает облака точек в единую систему координат. Беспроводное исполнение освобождает оператора от кабеля: вокруг станка, кузова или элемента металлоконструкции можно свободно перемещаться, не цепляя провод за оснастку. Рабочее расстояние 250–300 мм комфортно для длительных смен, а два режима — сверхбыстрое сканирование и съёмка с высоким разрешением — переключаются под задачу: быстрая фиксация геометрии или детальная оцифровка мелкого рельефа без повторного прохода. Зона сканирования меняется от 150×190 до 500×600 мм, поэтому одну и ту же систему используют и для компактных деталей, и для крупногабаритных узлов.

Точность 0,02 мм и фотограмметрия MSCAN L15

Точность одиночного сканера составляет 0,02 мм, всей системы с трекером — 0,025 мм, а разрешение достигает 0,01 мм в режиме только сканера. Объёмная точность в базовой конфигурации — 0,052 мм на объекте; при подключении фотограмметрического модуля MSCAN L15 она улучшается до 0,044 + 0,012 мм на метр длины. На практике это означает, что крупногабаритная деталь не «ведётся» по краям, а допуски сохраняются по всей длине объекта — именно это и требуется в метрологии и входном контроле. Светят 34 перекрёстные и 7 параллельных синих лазерных линий: синий лазер меньше шумит на металле и лучше читает кромки и фаски, чем источники других цветов. Результаты можно сравнивать с CAD-моделью и оформлять по протоколам контроля качества вашего производства.

Характеристики NimbleTrack-C

Основные параметры системы — в таблице ниже.

Контроль качества, НИИ и выездные обмеры

Диапазон объектов от 0,1 до 4 метров закрывает и лабораторные детали, и промышленное оборудование: станины станков, трубопроводную обвязку, сварные металлоконструкции, элементы кузовов и оснастки. Типовые сценарии — входной контроль покупных изделий, сравнение изготовленной детали с электронным чертежом, реверс-инжиниринг запчастей, снятых с производства, и архивная фиксация состояния оборудования перед ремонтом. Система работает под Windows, macOS и Linux, выдерживает от −10 до +40 °C и влажность до 90%, поэтому выездные обмеры на площадке или в неотапливаемом цехе не вызывают проблем. Результаты выгружаются в STL, OBJ, PLY, ASC, IGS и TXT — форматы читают все инженерные CAD и программы контроля. Если хочется посмотреть на практику применения, изучите наш материал о выборе сканера для НИИ и КБ.

Частые вопросы о NimbleTrack-C

Нужно ли наклеивать маркеры на объект?
Обычно нет: оптический трекер отслеживает положение сканера в пространстве, и сшивка кадров идёт без маркеров. На особенно однотонных и симметричных поверхностях отдельные реперы иногда ускоряют работу, но это исключение.

Какая скорость сканирования у системы?
До 4 900 000 точек в секунду. Этого хватает, чтобы деталь среднего размера проходить за минуты, а не за смену, без потери плотности облака точек и детализации мелких элементов.

Что даёт фотограмметрия MSCAN L15?
Она повышает объёмную точность с 0,052 мм до 0,044 + 0,012 мм/м: длинные объекты меньше «уводит» по краям, что критично при контроле допусков по всей длине детали.

Работает ли система в цехе, а не только в лаборатории?
Да: рабочий диапазон от −10 до +40 °C и влажность до 90% позволяют снимать данные в неотапливаемом цехе и на монтажной площадке. Компоновка из сканера и трекера перевозится в обычном кейсе.

Какие форматы данных поддерживаются?
STL, OBJ, PLY, ASC, IGS, TXT, а также инженерные MK2 и UMK. Файлы открываются в распространённых CAD-системах и программах контроля геометрии без конвертаций.

Как NimbleTrack-C соотносится с FreeScan UE PRO?
Обе системы относятся к метрологическому классу: у NimbleTrack-C ставка на беспроводной трекинг и свободу перемещения, у FreeScan UE PRO — классическая проводная схема. Подберём вариант под ваши задачи и бюджет.

Хотите увидеть NimbleTrack-C в работе — организуем демонстрацию на ваших деталях. Больше о применении сканирования в производстве — в подборке 3D-сканеров для контроля качества, а полный ассортимент — в каталоге: https://luwam.ru/shop/3d-skanery/ . SCANOLOGY поставляется официально под заказ, сервисное сопровождение — наше. Уточняйте сроки и цену у менеджеров LUWAM.
