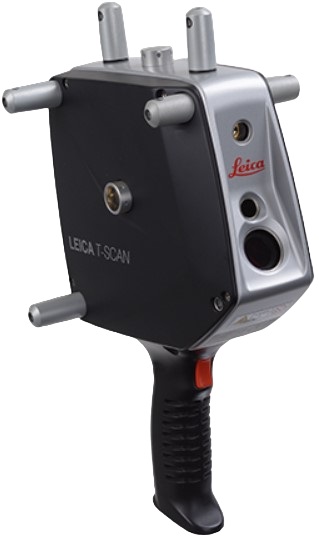

Leica T-Scan 5 — метрологический 3D-сканер

Leica T-Scan 5 — ручной метрологический 3D-сканер Hexagon, работающий в паре с лазерным трекером. Трекер непрерывно отслеживает положение сканера в пространстве, поэтому результаты сразу получаются в единой системе координат: диаметр рабочей зоны достигает 60 метров, а скорость сбора данных — 210 000 точек в секунду. Так измеряют корпусные детали, станины, авиационные и автомобильные сборки прямо в цеху, без термостатированной лаборатории и гранитного стола. Сам сканер весит около 0,4 кг и не утомляет оператора даже при длинных сменах. Hexagon приостановила официальную работу в России: поставка возможна параллельным импортом под заказ, сервис ограничен, поэтому для новых проектов мы часто предлагаем трекерные системы Shining 3D с официальной поддержкой и нашим сервисом. В карточке — как устроена связка, кому она подходит и что учесть при покупке.

Связка сканера и лазерного трекера

Классическая координатно-измерительная машина обмеряет деталь щупом на гранитном столе и требует помещения со стабильной температурой. T-Scan 5 переносит измерения в цех. Лазерный трекер устанавливается рядом с объектом и непрерывно следит за положением сканера в пространстве, а сам сканер снимает плотное облако точек с поверхности. Оператор просто водит прибором над деталью: каждая точка получает координаты в системе трекера, поэтому оцифровка крупных деталей идет без переклейки маркеров и ручной сшивки фрагментов. Результат сравнивается с CAD-моделью, строится цветная карта отклонений, оформляется протокол контроля. Диаметр рабочей зоны достигает 60 метров: карусельные станки, пресс-формы и элементы авиаконструкций измеряются с одной установки трекера, без перестановок и потери привязки. Отсутствие наклеек критично для поверхностей, которые нельзя загрязнять: полированные направляющие, окрашенные кузовные панели, крупногабаритное литье под последующую сборку. Сканирование без маркеров экономит и время: деталь не размечают и не отмывают после контроля.

Скорость и эргономика цехового инструмента

Скорость измерений достигает 210 000 точек в секунду — плотности данных хватает, чтобы не возвращаться к участку повторно. Габариты сканера — 290×150×175 мм при весе около 0,4 кг: рука не устает за смену, а до труднодоступных зон, глубоких карманов и сварных швов добираться легче, чем мостовым модулем КИМ. Степень защиты IP50 рассчитана на закрытые производственные помещения без конденсата и брызг: работа идет прямо у станка, на сборочном месте или в ремонтной зоне, а не в лаборатории. Транспортные габариты кейса — 400×300×300 мм при весе 3 кг, система перевозится между площадками как обычный инструмент. Конфигурация согласуется под задачи: для контроля по CAD добавляются модули анализа допусков, для чистой оцифровки достаточно базового комплекта. Для серийного контроля настраиваются шаблоны отчетов: программа сравнивает сетку с номиналом и формирует протокол с картой отклонений.

Характеристики Leica T-Scan 5

Базовые параметры системы указаны в таблице. Состав связки с трекером и модулями ПО под конкретные задачи контроля согласуем при подготовке предложения.

Санкции, параллельный импорт и альтернативы

Hexagon приостановила официальную работу в России: прямые поставки и заводская гарантия на территорию РФ не действуют. T-Scan 5 доступен параллельным импортом под заказ — цену и срок называем после подтверждения канала; сервис ограничен диагностикой и наличием запчастей на складе. Для новых проектов, где важна предсказуемость, мы предлагаем системы Shining 3D: FreeScan Trak Nova — связка оптического трекера и лазерного сканера с официальной поставкой и нашим сервисом, аналог по архитектуре; FreeScan UE PRO закрывает задачи маркерного метрологического сканирования. Обновления ПО и обучение операторов согласуем при внедрении. Если выбираете систему для конструкторского бюро или института, пригодится наш материал о выборе сканера для НИИ и КБ — там разобраны требования к точности и документированию измерений. Мы также готовим сравнение стоимости владения — цена оборудования, срок поставки, расходники и риск простоя: цифры по вашей задаче соберем за пару дней.

Частые вопросы

Можно ли использовать T-Scan 5 без трекера?
Нет: сканер работает только в связке с лазерным трекером, который задает систему координат и обеспечивает метрологическую прослеживаемость результатов измерений.

Какие детали можно измерять?
Крупные корпусные детали, станины, пресс-формы и сборочные единицы — все, что не помещается на стол координатно-измерительной машины. Мелкие детали продуктивнее мерить другими инструментами.

Какая точность у системы?
Метрологический класс. Итоговые значения зависят от конфигурации: модели трекера, дистанции и методики измерений — цифры для вашей связки предоставим при подготовке расчета. Для экспресс-оценки подойдет тестовая деталь с известными размерами.

Что входит в комплект?
Сканер, кабели и транспортный кейс; трекер и программное обеспечение согласуются отдельно под задачу. Состав конкретной комплектации фиксируется в спецификации перед заказом.

Каковы сроки поставки?
Под заказ параллельным импортом, ориентировочно от нескольких недель. Точную дату называем после подтверждения канала поставки и прохождения платежа. По запросу организуем предпродажную проверку комплекта.

Чем заменить систему?
Трекерной системой FreeScan Trak Nova или маркерным FreeScan UE PRO от Shining 3D: обе поставляются официально, сервис и обучение выполняют наши инженеры. Эти системы закрывают тот же класс задач, но без рисков параллельного импорта.

Сравните T-Scan 5 с доступными альтернативами: FreeScan Trak Nova и FreeScan UE PRO. Для проектных организаций пригодится статья 3D-сканер для НИИ и КБ. Условия гарантии и ремонта: https://luwam.ru/garantiya-i-remont/ . Каталог сканеров: https://luwam.ru/shop/3d-skanery/ . Поможем рассчитать конфигурацию под ваши допуски и габариты деталей.
