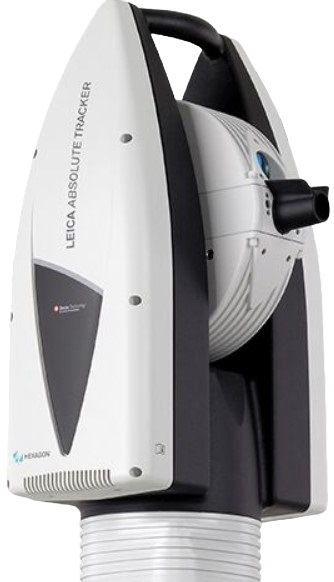

Лазерный трекер Hexagon Leica Absolute Tracker AT960

Короткий ответ: Лазерный трекер Hexagon Leica AT960 для контроля крупногабаритных объектов на расстоянии до 160 м с точностью до 300 мкм. Поставка параллельным импортом под заказ, сервис ограничен; альтернативы — FreeScan UE PRO и FreeScan Trak Nova.

Лазерный трекер Hexagon Leica Absolute Tracker AT960 — координатно-измерительная система для высокоточного контроля крупногабаритных объектов на расстоянии до 160 метров. Прибор непрерывно отслеживает положение отражателя или сканирующей головки в пространстве и передаёт координаты в метрологическое программное обеспечение, обеспечивая точность до 300 мкм. Защита корпуса по классу IP54 позволяет работать в цехах и монтажных зонах с пылью и брызгами. AT960 применяют в авиастроении, энергетике, тяжелом машиностроении и судостроении там, где традиционные координатно-измерительные машины физически не могут разместиться рядом с изделием. Мы поставляем трекер параллельным импортом под заказ, сервис по санкционным брендам ограничен, поэтому для задач с полной поддержкой предлагаем метрологические комплексы Shining 3D — FreeScan UE PRO и FreeScan Trak Nova.

Как работает лазерный трекер

В основе AT960 лежит схема абсолютных измерений: лазерный луч следит за угловым отражателем, а интерферометрический и абсолютный дальномеры дополняют друг друга, сохраняя точность даже после прерывания луча. Положение отражателя в пространстве вычисляется по двум углам и расстоянию, после чего данные передаются в программное обеспечение для построения геометрии, контроля размеров и сравнения с CAD-моделью. Трекер работает со сферическими отражателями, измерения выполняются как статически, так и в непрерывном режиме слежения. Диапазон до 160 метров даёт возможность контролировать пролёты цехов, стапели и строительные конструкции без перестановки прибора. Стационарное размещение на штативе или колонне обеспечивает стабильность базирования на протяжении всей смены. Результаты оформляются протоколами и цветовыми картами отклонений.

Применение на производстве

Лазерные трекеры применяют там, где деталь нельзя привезти к измерительной машине: контроль корпусных деталей станков, стапелей и оснастки в авиастроении, юстировка линий проката и энергетического оборудования, проверка строительных металлоконструкций, контроль геометрии пресс-форм и штампов, обмер вагонов и кузовов. Точность до 300 мкм достаточна для допусков крупногабаритного машиностроения, а дальность до 160 м позволяет вести измерения по всему цеху с одной установки. Результаты сразу сравниваются с электронной моделью, отклонения визуализируются цветовыми картами и сохраняются в отчёте. Типовые пользователи — службы технического контроля, метрологические лаборатории, сборочные производства и пусконаладочные команды. Трекер также применяют для периодической аттестации оборудования и при расследовании причин брака в производстве.

Характеристики Leica AT960

Ключевые параметры системы сведены в таблицу. Значения соответствуют заявленным характеристикам оборудования.

Поставка, сервис и альтернативы

Hexagon и Leica относятся к санкционным брендам: поставка AT960 возможна параллельным импортом под заказ, сроки и цена зависят от маршрута логистики, а официальное сервисное обслуживание и калибровка на территории России ограничены. Мы предупреждаем об этом до оплаты и предлагаем оценить потребности производства. Для большинства метрологических задач подходят доступные альтернативы: сканер FreeScan UE PRO от Shining 3D закрывает контроль деталей и оснастки, а оптическая система FreeScan Trak Nova с трекингом работает по крупногабаритным объектам без нанесения марок. О том, чем заменить оборудование Creaform и как выстроить входной контроль в НИИ и конструкторских бюро, рассказывают наши статьи — ссылки приведены ниже. Демонстрацию альтернативного оборудования проводим в Москве и на площадке заказчика.

Подготовка к измерениям

Работа с лазерным трекером начинается с планирования схемы: оператор выбирает место установки, проверяет линию видимости до всех контрольных точек и прогревает прибор до стабильного состояния. Отражатели устанавливаются на базовые поверхности, по которым строится система координат, после чего выполняется проверка масштаба штатным эталоном. Каждое измерение фиксируется в протоколе с указанием условий — температуры и времени, что важно для сопоставимости результатов между сменами. Персонал должен уметь оценивать влияние вибраций и сквозняков на показания, поэтому мы включаем базовую методическую подготовку в сопровождение поставки. Если на производстве нет метролога, поможем составить регламент контроля и шаблоны отчётов. Для повторяющихся деталей схему измерений сохраняют как шаблон и применяют автоматически. При ограничениях по санкционному бренду часть этих задач закрывает связка на базе Shining 3D с нашими инструкциями.

Частые вопросы

Что измеряет лазерный трекер?
Система определяет трёхмерные координаты точек на изделии через отражатель: по углам поворота и измеренному расстоянию вычисляется положение каждой точки с точностью до 300 мкм.

На каком расстоянии работает AT960?
Рабочее расстояние достигает 160 метров, этого хватает для контроля пролётов цеха, стапелей и крупногабаритных металлоконструкций без перестановки прибора.

Можно ли использовать трекер в цеху?
Да, корпус защищён по классу IP54: прибор переносной и работает в производственных условиях с пылью и брызгами.

Чем трекер отличается от сканера?
Трекер измеряет отдельные точки через отражатель с большой дальностью, а сканер снимает плотное облако точек поверхности; для многих задач их применяют вместе.

Какие есть доступные альтернативы?
FreeScan UE PRO для метрологического сканирования деталей и FreeScan Trak Nova для работы по крупногабаритным объектам с трекингом — обе системы от Shining 3D.

Как заказать AT960?
Поставка выполняется параллельным импортом под заказ: отправьте заявку, мы подтвердим срок, комплектацию и текущую цену с учётом логистики.

Запросить расчёт на AT960 можно через наш каталог 3D-сканеров и метрологического оборудования. Доступную альтернативу описывает карточка FreeScan UE PRO и статья о замене Creaform HandySCAN; полезны также материал о выборе сканера для НИИ и КБ и обзор https://luwam.ru/2026/09/27/obzor-freescan-ue-pro/ . Заявки на расчёт принимаем ежедневно.
