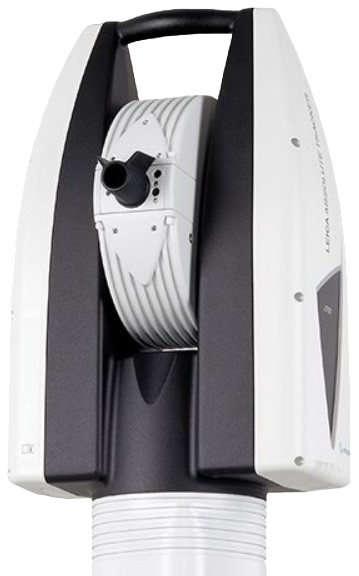

Лазерный трекер Leica Absolute Tracker AT930

Короткий ответ: Leica Absolute Tracker AT930 — лазерный трекер Hexagon для контроля крупных деталей и юстировки оборудования на дистанции до 160 м с погрешностью 10 мкм. Поставка параллельным импортом под заказ, сервис ограничен; есть доступные альтернативы Shining 3D.

Лазерный трекер Hexagon Leica Absolute Tracker AT930 — координатно-измерительный прибор для высокоточного контроля крупных объектов: станков, оснастки, корпусов, металлоконструкций и сборочных единиц. Трекер определяет пространственное положение отражателя или сканирующего пробника на расстоянии до 160 метров и удерживает погрешность на уровне 10 мкм. Это инструмент метрологических лабораторий заводов, сервисных служб и предприятий энергетического машиностроения, где традиционная КИМ с щупом физически не достаёт до объекта. Корпус защищён по классу IP54, что позволяет работать в цеховых условиях. Бренды Hexagon и Leica относятся к санкционным, поэтому AT930 поставляется параллельным импортом под заказ, а сервисное сопровождение ограничено — ниже мы разбираем доступные альтернативы.

Задачи лазерного трекера на производстве

Трекер решает задачи, где нужен контроль геометрии больших деталей и узлов. Типичные сценарии: поверка и юстировка металлообрабатывающих станков и порталов, контроль геометрии стапелей и технологической оснастки, измерение деформаций металлоконструкций, контроль сборки ветрогенераторов, деталей турбин и авиационных узлов. Прибор ставится на штатив или стойку, оператор перемещает отражатель по контролируемым точкам, а система вычисляет их координаты в единой системе отсчёта. Со сканирующими пробами трекер превращается в мобильную измерительную систему для снятия поверхностей сложной формы. Результаты сопоставляются с CAD-моделью, и отчёт показывает отклонения в цветовой карте. Для предприятий это способ контролировать объекты без разборки и перевозки к стационарной машине — измерения идут прямо в цехе. Ещё один типовой заказчик — метрологические службы, выполняющие поверку и аттестацию оборудования: протоколы измерений принимаются в производственной документации и служат основанием для ввода техники в эксплуатацию. Прибор также применяют при контроле геометрии фундаментов и направляющих на этапе монтажа, когда отклонения проще и дешевле исправить до сборки агрегата.

Принцип работы и метрологические показатели

В основе AT930 лежит схема абсолютного дальномера: прибор совмещает интерферометрическую систему и абсолютный измеритель расстояния, определяя позицию отражателя с погрешностью 10 мкм и точностью сканирования до 300 мкм в пределах заявленных условий. Сервоприводы следят за отражателем, поэтому оператор свободно перемещается по объекту, а трекер не теряет луч. Рабочее расстояние достигает 160 метров — этого хватает на самые крупные пролёты цехов и монтажные площадки. Защита IP54 по IEC допускает работу при запылённости и колебаниях влажности. Габариты прибора 116×62×128,5 мм и вес нетто 14 кг (17 кг в упаковке 400×300×300 мм) позволяют перевозить комплекс между площадками в обычном транспорте. Перед измерениями выполняется прогрев и калибровка по штатной процедуре производителя. Стабильность штатива и основания критична: на больших дистанциях даже небольшие вибрации влияют на результат, поэтому методике установки уделяется отдельное внимание при обучении операторов.

Характеристики Leica Absolute Tracker AT930

Ключевые параметры прибора сведены в таблицу по данным производителя. Перед заказом рекомендуем сверить их с вашими измерительными задачами и требованиями поверочной схемы предприятия.

Применение в метрологии и контроле качества

AT930 встраивается в контур входного контроля, приёмо-сдаточных испытаний и плановой поверки оборудования. На машиностроительных заводах трекером проверяют геометрию станин и направляющих после монтажа или капремонта, на энергетических предприятиях — соосность валов и положение опор, в авиастроении — контуры оснастки и стыковочных узлов. Поскольку измерения выполняются на месте, исключается транспортировка деталей в метрологическую комнату и связанный с ней риск повреждения. Данные экспортируются в ПО анализа и сопоставляются с электронными моделями изделий. Для задач, где нужна не только точечная геометрия, но и плотное сканирование поверхностей, трекер дополняется сканирующими насадками. Ориентиры по выбору metrology-оборудования под задачи контроля качества собраны в разделе 3D-сканеров для контроля качества. Отчёты оформляются в виде цветных карт отклонений и таблиц по контролируемым сечениям, что удобно для приложений к производственной документации.

Поставка параллельным импортом и альтернативы

Hexagon и Leica — санкционные бренды: Leica AT930 поставляется параллельным импортом под заказ, сроки и цену уточняйте у менеджеров, сервисное сопровождение ограничено, оригинальные запчасти и поверка доступны с задержками. Если важна предсказуемость, рассмотрите доступные альтернативы Shining 3D: мобильную оптическую систему FreeScan Trak Nova с трекингом без маркеров и метрологический сканер FreeScan UE PRO. Мы поставляем их под заказ и обслуживаем своими силами. Обзор вариантов замены оборудования Hexagon — в статье чем заменить решения GOM Inspect.

Частые вопросы о Leica AT930

Для каких задач нужен лазерный трекер?
Для контроля геометрии крупных объектов: юстировки станков, проверки стапелей и оснастки, контроля сборки крупных машин и металлоконструкций.

На каком расстоянии работает прибор?
Рабочее расстояние достигает 160 метров — этого достаточно для крупных цехов и монтажных площадок.

Какая точность измерений?
Погрешность составляет 10 мкм, точность сканирования — до 300 мкм.

Можно ли работать в цехе?
Да, корпус защищён по классу IP54 (IEC), прибор рассчитан на запылённость и влажность производственных помещений.

Как поставляется трекер в Россию?
Параллельным импортом под заказ; сервис ограничен, сроки и цену уточняйте у менеджеров LUWAM.

Чем заменить AT930, если нужны стабильные поставки?
Доступной альтернативой являются системы FreeScan Trak Nova и FreeScan UE PRO от Shining 3D с нашим сервисным сопровождением.

Лазерный трекер Leica Absolute Tracker AT930 остаётся эталонным решением для крупногабаритной метрологии, но требует параллельного импорта. Уточнить условия и подобрать альтернативу помогут менеджеры LUWAM: https://luwam.ru/3d-skaner-moskva/ и https://luwam.ru/shop/3d-skanery/ .
