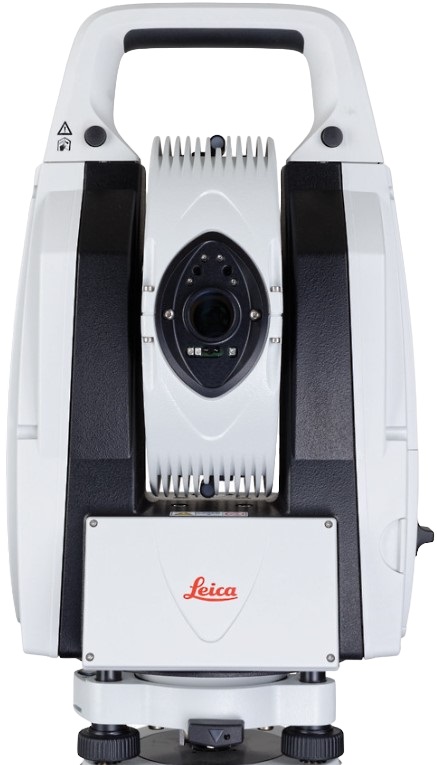

Лазерный трекер Leica Absolute Tracker AT403

Короткий ответ: Лазерный трекер Leica Absolute Tracker AT403 с точностью ±10 мкм и рабочим расстоянием до 320 м для контроля крупногабаритных конструкций. Поставка параллельным импортом под заказ, сервис ограничен — предложим доступную альтернативу.

Лазерный трекер Leica Absolute Tracker AT403 — координатно-измерительная система для высокоточного контроля крупногабаритных объектов: станков, авиационных узлов, энергетического оборудования, металлоконструкций и сборочных оснасток. Прибор следит за отражателем лазерным лучом и определяет его координаты с точностью ±10 мкм и разрешением 0,07 угловой секунды, а рабочее расстояние достигает 320 метров без потери точности позиционирования. Корпус защищен по классу IP54 и работает при температуре от -15 до +45 градусов, поэтому трекер применяется прямо в цехах и монтажных зонах. Оборудование Hexagon и Leica поставляется параллельным импортом под заказ, сервисные возможности по этому бренду ограничены, поэтому для критичных метрологических задач мы предлагаем доступную альтернативу — оптические системы Shining 3D с нашим сервисным сопровождением.

Принцип работы лазерного трекера

AT403 объединяет лазерный интерферометр и абсолютный дальномер с двумя прецизионными энкодерами угловых перемещений. Луч следит за угловым отражателем, который оператор перемещает по поверхности или точкам измеряемого объекта, а система пересчитывает дальность и углы в трехмерные координаты с погрешностью 10 мкм. Поле обзора охватывает ±360 градусов по горизонтали и ±145 градусов по вертикали, поэтому один прибор без перестановки контролирует объекты сложной формы. Угловой шаг составляет 0,5 угловой секунды — этого достаточно для стабильного слежения за отражателем на больших расстояниях. Лазер класса 2 безопасен для глаз, что упрощает работу в производственных помещениях без защитных экранов. Подключение выполняется по кабельной сети TCP/IP или беспроводному каналу WLAN, поэтому трекер интегрируется как в стационарные измерительные лаборатории, так и в мобильные комплексы выездного контроля.

Задачи и отрасли применения

Основные сценарии AT403 — контроль геометрии и соосности крупногабаритного оборудования: поверка и юстировка станков и обрабатывающих центров, монтаж и контроль направляющих, выверка валопроводов и турбин, обмер летательных аппаратов и их секций, контроль каркасов зданий и строительных конструкций. Дальность до 320 метров позволяет измерять объекты размера цеха с одной станции, а компактный корпус и вес 7,3 кг делают прибор переносимым между площадками. Трекер применяется в машиностроении, авиастроении, энергетике, судостроении и на предприятиях, где требуется прослеживаемость измерений в соответствии с метрологическими требованиями. Результаты используются для приемки продукции, диагностики износа оборудования и подготовки данных для обратного инжиниринга. О выборе метрологического сканера для конструкторских бюро и опытных производств мы подробно рассказываем в материале о сканере для НИИ и КБ.

Характеристики Leica AT403

Ключевые метрологические параметры прибора сведены в таблицу. Значения приведены по данным производителя.

Санкционные ограничения и альтернативы

Hexagon и Leica входят в число западных метрологических брендов с ограниченной доступностью: поставка AT403 выполняется параллельным импортом под заказ, сроки и цена зависят от логистики, а официальная сервисная поддержка и обновления ПО на территории России ограничены. Для предприятий, которым важна предсказуемость, мы рекомендуем рассмотреть доступные альтернативы. Прямой аналог по идеологии — оптическая координатно-измерительная система FreeScan Trak Nova от Shining 3D: динамическое слежение за сканером без маркеров, объемная точность и поставка под заказ с сервисом нашей службы. Для классического контактно-оптического контроля в диапазоне до нескольких метров подойдет метрологический сканер FreeScan UE PRO с сертифицированной точностью. Сравнение западных и доступных решений мы разбираем в статьях о том, чем заменить Creaform HandySCAN и что делать с метрологическим ПО — обзор по адресу https://luwam.ru/2026/09/28/chem-zamenit-gom-inspect/.

Покупка и сервисное сопровождение

Если для ваших задач подходит именно AT403, мы оформим поставку параллельным импортом: подберем комплект с отражателями, штативом и ПО, зафиксируем срок и цену, проведем входной контроль и обучение операторов. Следует учитывать, что ремонт и калибровка по этому оборудованию ограничены, поэтому для критичных производств рекомендуем заложить альтернативный сценарий на базе доступных систем, которые мы сопровождаем напрямую. Наши инженеры помогут составить программу измерений, подобрать аксессуары и интегрировать трекер в существующие метрологические процессы предприятия, включая вопросы обмена данными с CAD и системами контроля качества. Для консультации свяжитесь с нами: рассчитаем стоимость владения обоими вариантами и поможем принять взвешенное решение.

Частые вопросы

Для каких задач нужен лазерный трекер?
Для высокоточного контроля крупногабаритных объектов: юстировки станков, соосности валопроводов, обмера авиационных узлов и строительных металлоконструкций на расстояниях до 320 метров.

Какая точность у AT403?
Погрешность составляет 10 мкм при разрешении 0,07 угловой секунды — этого достаточно для приемки ответственных узлов и метрологических измерений на производстве.

Можно ли работать в цеху?
Да, корпус защищен по IP54, рабочий диапазон температур от -15 до +45 градусов, а допустимая влажность — до 95% без конденсата.

Чем заменить трекер при ограничениях на поставку?
Смежное решение — оптическая система FreeScan Trak Nova или сканер FreeScan UE PRO от Shining 3D: официальная поставка под заказ и сервисное сопровождение нашей службой.

Как выполняется поставка Leica AT403?
Параллельным импортом под заказ: после согласования комплекта фиксируем срок и цену, выполняем входной контроль и передачу с обучением операторов.

Что с сервисом и калибровкой?
Сервисные возможности по бренду ограничены; для бесперебойной работы рекомендуем рассмотреть доступные альтернативы, которые мы поддерживаем напрямую.

Leica Absolute Tracker AT403 остается эталонным решением для контроля крупногабаритной геометрии, но с учетом санкционных ограничений стоит заранее просчитать альтернативы: FreeScan Trak Nova для динамического трекинга и FreeScan UE PRO для метрологического сканирования. Материал о выборе сканера для НИИ и КБ поможет сравнить варианты, а детали замены западного метрологического ПО — на https://luwam.ru/2026/09/28/chem-zamenit-gom-inspect/. Свяжитесь с нами для подбора под ваши задачи.
