INSVISION V-Track — метрологический 3D-сканер

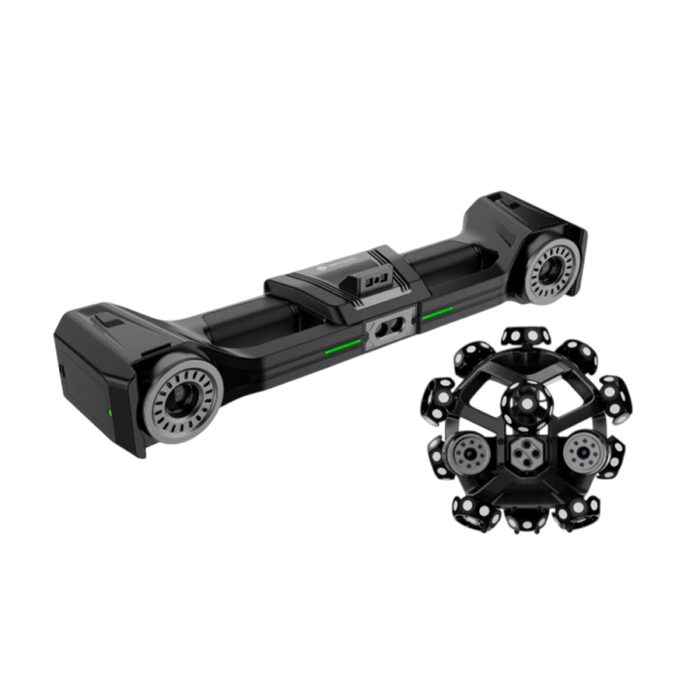

INSVISION V-Track — ручной лазерный 3D-сканер метрологического класса с выносным оптическим трекером. Трекер непрерывно следит за положением сканера в пространстве, поэтому крупные объекты оцифровываются без наклейки маркеров на поверхность и без накопления ошибки по мере обхода. Точность сканера — до 0,020 мм, трекера — до 0,025 мм, объёмная точность составляет 0,060 мм на расстоянии 3,2 м. Скорость сбора данных достигает 7 100 000 измерений в секунду, диапазон размеров объектов — от 10 до 8000 мм. Головка весом 1,38 кг связывается с системой по Wi-Fi и уверенно снимает чёрный металл и полированные детали без напыления. LUWAM поставляет V-Track под заказ и обеспечивает сервисное сопровождение силами собственной службы. Комплекс ориентирован на ОТК, инструментальные хозяйства и метрологические лаборатории, где важны документируемая точность и повторяемость измерений от оператора к оператору.

Как работает связка сканера с трекером

Обычному ручному сканеру для сшивки кадров нужны маркеры на объекте или фотограмметрическая основа — иначе ошибка накапливается с каждым новым положением прибора. V-Track решает задачу иначе: оптический трекер устанавливается на штативе и непрерывно отслеживает положение сканирующей головки в пространстве, связывая все кадры в единую жёсткую систему координат. Оператор свободно перемещается вокруг объекта, заходит за него и меняет ракурс, не заботясь о разметке поверхности — важно только оставаться в поле зрения трекера. Зона охвата трекера — до 2600×2200 мм, при необходимости он переставляется с перекрытием, а объекты до 8000 мм сканируются за одну сессию с сохранением точности. Именно поэтому такие комплексы любят там, где нельзя портить поверхность детали наклейками: зеркальные штампы, инструмент, готовые изделия. Дополнительный плюс — скорость подготовки: смена объекта не требует новой разметки, работа начинается сразу после установки трекера.

Лазерная головка и режимы

Сканирующая головка использует три схемы подсветки: 50 пересекающихся синих лазерных линий для быстрого прохода по обычным поверхностям, 7 параллельных линий для больших ровных участков и одну одиночную линию для глубоких отверстий и узких полостей. Синий лазер уверенно читает чёрные и частично блестящие материалы, которые плохо даются структурированной подсветке. В списке режимов — высокоскоростное сканирование для массовой оцифровки, прецизионное для ответственных допусков, сканирование глубоких отверстий и отслеживающее сканирование в связке с трекером. Разрешение начинается от 0,01 мм, глубина резкости — 650 мм у сканера и 2300 мм у трекера. Лазер относится ко второму классу безопасности: работа безопасна для глаз при соблюдении стандартных мер, не глядя прямо на луч.

Характеристики INSVISION V-Track

Ключевые параметры комплекса сведены в таблицу; метрологические протоколы под вашу конфигурацию предоставим по запросу.

Применение и сравнение с аналогами

V-Track закрывает типовой набор метрологических задач: входной контроль деталей, контроль оснастки и штампов, сравнение изготовленных изделий с CAD-моделью, реверс крупногабаритных узлов, оцифровка проблемных поверхностей перед ремонтом. Ближайший аналог по классу — FreeScan Trak Nova от Shining 3D; если трекер не нужен, посмотрите FreeScan UE PRO. Как выбирать между решениями Shining 3D под разные задачи — https://luwam.ru/2026/09/21/einscan-ili-freescan-vybor-skanera-shining-3d/ . Мы сопоставим варианты под ваши допуски и покажем результаты на ваших деталях: пришлите образец — отсканируем и вернём сетку с протоколом сравнения, чтобы решение принималось на данных, а не на бумаге.

Поставка и сервис

INSVISION — нишевый производитель метрологического оборудования, доступный к заказу без санкционных ограничений. Мы поставляем V-Track под заказ: согласуем комплектацию, привозим, монтируем рабочее место, проводим обучение и метрологическое сопровождение на старте. Сервисное сопровождение — на нашей стороне: диагностика, ремонт, обновления ПО и консультации выполняет служба LUWAM. Стоимость по данной конфигурации — 5 549 000 рублей; актуальную цену и сроки подтверждайте у менеджера.

Частые вопросы

Нужно ли клеить маркеры на объект?
Нет: трекер следит за положением сканера, поэтому поверхность остаётся чистой — это критично для зеркальных штампов и готовых изделий.

Какая точность у комплекса?
До 0,020 мм у сканера и до 0,025 мм у трекера; объёмная точность 0,060 мм на расстоянии 3,2 м с контролем по трём дистанциям.

Какие максимальные размеры объекта?
От 10 до 8000 мм: крупные узлы сканируются за одну сессию с перестановкой трекера с перекрытием зоны.

Снимает ли сканер чёрные и блестящие поверхности?
Да, синие лазерные линии с крестовой схемой читают чёрный металл и полированные детали без матирования напылением.

Как данные передаются на компьютер?
По Wi-Fi — без проводов между головкой и системой; результаты выгружаются в STL, PLY, IGES, ASC и другие форматы для CAD и метрологического ПО.

Кто обслуживает комплекс?
LUWAM: поставка под заказ, обучение, диагностика и ремонт без обращения к посредникам.

Подбираете метрологический комплекс под производство? Изучите каталог 3D-сканеров и условия поставки в Москве — https://luwam.ru/3d-skaner-moskva/ . Опишите детали и допуски — подготовим сравнение и пробное сканирование.
