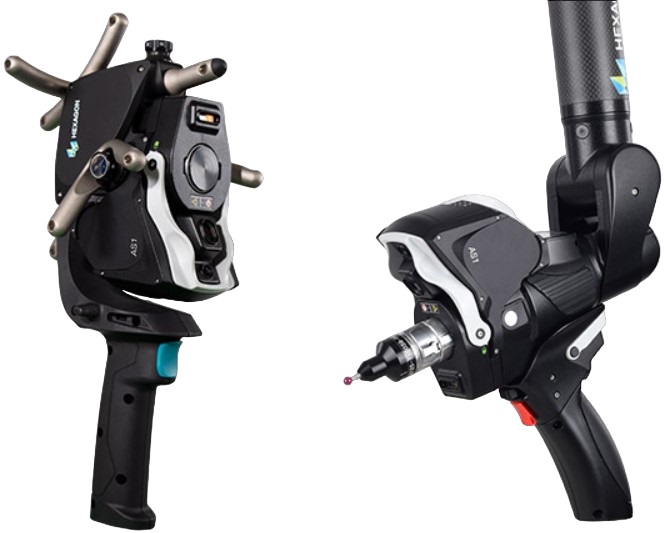

3D-сканер Hexagon Absolute Scanner AS1

Hexagon Absolute Scanner AS1 — ручной лазерный 3D-сканер метрологического класса, который оцифровывает детали с точностью до 43 мкм и скоростью до 1 200 000 точек в секунду. Сканер работает в связке с лазерным трекером или измерительной рукой: система сама отслеживает положение сканера в пространстве, поэтому наклейка маркеров не требуется, а измерительный объём достигает 60 метров в диаметре. AS1 создан для крупных и средних деталей — кузовных панелей, отливок, сварных конструкций, станочных столов и пресс-форм. Модульная конструкция позволяет быстро переносить сканер между рабочими позициями, а синяя лазерная линия уверенно читает поверхности разного цвета и фактуры. На этой странице — подробный обзор возможностей, таблица характеристик и условия приобретения оборудования в России.

Назначение и области применения

Absolute Scanner AS1 закупают там, где объекты велики или неудобны для настольной оцифровки: машиностроительные и авиационные предприятия, кузовные производства, заводы тяжёлого машиностроения, судоремонт и энергетика. Типовые сценарии — приёмочный контроль крупногабаритных деталей, проверка и восстановление оснастки после ремонта, контроль сварных швов и геометрии металлоконструкций, обмер агрегатов для доработки посадочных мест. Отдельное направление — реверс-инжиниринг: когда чертежей нет, а изношенную деталь требуется воспроизвести, облако точек AS1 становится основой для новой 3D-модели и конструкторской документации. Поскольку сканер работает в паре с трекером, оператор свободно перемещается вокруг объекта, поднимается на подмости и меняет ракурсы, а положение сканера система определяет автоматически. О том, как встроить такое оборудование в производственный контур и получать отчёты отклонений, мы рассказываем в материале про 3D-сканирование для контроля качества. Сервисные подразделения применяют AS1 для обмера агрегатов перед капитальным ремонтом и фиксации фактического состояния оборудования при передаче между площадками.

Точность и скорость оцифровки

Ключевая характеристика AS1 — точность до 43 мкм на каждую измеренную точку. Для ручной лазерной оцифровки это уровень, при котором отчёт сопоставления с CAD-моделью выявляет отклонения, которые прежде проверяли только на координатно-измерительных машинах, но без жёсткой фиксации детали и за заметно меньшее время. Скорость захвата до 1 200 000 точек в секунду означает, что крупная поверхность оцифровывается за один плавный проход, а не за десятки осторожных повторов: оператор обходит объект, контролируя плотность облака в реальном времени. Метрология подтверждена по стандарту ISO 10360-8, поэтому результаты пригодны для приёмочного контроля и официальной отчётности перед заказчиком. Отдельный плюс — измерительный объём диаметром до 60 метров в связке с трекером: за одну сессию можно оцифровать кузов, раму или секцию конвейера целиком, не переставляя систему и не теряя точность по краям объекта. Типовой маршрут выглядит так: облако точек очищается, превращается в полигональную модель и сопоставляется с номинальной CAD-моделью — на выходе инженер получает цветную карту отклонений и протокол для исполнительной документации.

Характеристики

Ниже — сводная таблица параметров Absolute Scanner AS1. Значения приведены по данным производителя и паспорту изделия; итоговый состав комплекта с трекером или измерительной рукой, а также условия поставки уточняйте у менеджеров LUWAM перед заказом.

Поставка Hexagon и санкционные ограничения

Hexagon входит в число производителей, официально приостановивших работу на российском рынке, поэтому прямых заводских поставок Absolute Scanner AS1 с гарантией производителя сегодня нет. Оборудование ввозится параллельным импортом под заказ: цену и актуальные сроки менеджер подтверждает после согласования конфигурации, к стоимости добавляются логистика и таможенное оформление. Важно учитывать и сервис: официальные площадки производителя на технику, ввезённую таким путём, не распространяются, калибровку и ремонт приходится организовывать через сторонние лаборатории, а оригинальные запчасти ожидать долго. Если такой сценарий вас не устраивает, рассмотрите метрологический 3D-сканер FreeScan UE PRO от Shining 3D — он официально поставляется в Россию, решает сопоставимый класс задач и обслуживается нашим сервисным центром. Для работы без маркеров над крупными деталями подойдёт FreeScan Trak Nova. Подробный разбор возможностей UE PRO: https://luwam.ru/2026/09/27/obzor-freescan-ue-pro/

Частые вопросы

Чем Hexagon AS1 отличается от версии AS1-XL?
У версии XL заметно шире лазерная линия — до 600 мм, поэтому она быстрее оцифровывает огромные плоскости. Базовый AS1 компактнее и сбалансированнее по цене, для большинства деталей его возможностей достаточно.

Обязательно ли покупать трекер к сканеру?
AS1 — часть измерительной системы: он работает в паре с лазерным трекером или абсолютной измерительной рукой. Отдельно, как самостоятельный портативный сканер, устройство не применяется.

Как AS1 справляется с чёрными и блестящими поверхностями?
Синяя лазерная линия уверенно читает большинство окрасок и фактур. Зеркальные и сильно отражающие участки перед сканированием рекомендуется матировать тонким контрастным спреем: подготовка занимает минуты, а смывается состав водой или спиртом без следа.

Объект какого размера можно оцифровать?
Измерительный объём достигает 60 метров в диаметре — этого хватает на кузов автомобиля, станочную станину или секцию металлоконструкции без перестановки системы.

Сколько ждать поставку AS1 в Россию?
Оборудование ввозится параллельным импортом под заказ. Точные сроки и текущую цену менеджер подтверждает по запросу после выбора конфигурации и комплектации.

Есть ли альтернатива с официальным сервисом?
Да: метрологический FreeScan UE PRO и трекинговый FreeScan Trak Nova от Shining 3D официально поставляются в Россию, обслуживаются нашим сервисным центром и доступны под заказ.

Команда LUWAM поможет подобрать состав измерительной системы, провести демонстрацию на ваших деталях и сравнить AS1 с доступными аналогами. Загляните в каталог 3D-сканеров, чтобы оценить альтернативы, или напишите нам для расчёта коммерческого предложения. Показ и выдача оборудования организуются в Москве, подробности — здесь: https://luwam.ru/3d-skaner-moskva/ Мы сопровождаем проекты от подбора до внедрения и работаем с предприятиями по всей России. Начните с короткого брифа по вашим деталям — так расчёт конфигурации и цены будет точнее.
