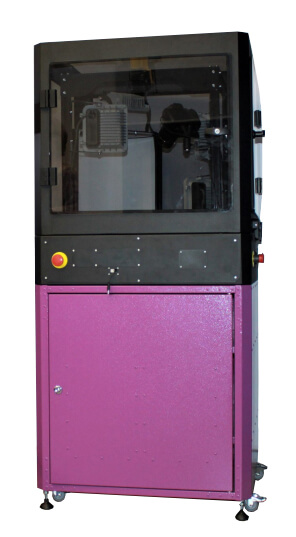

Стационарный 3D-сканер DFKit DF-Scan

DFKit DF-Scan — стационарная сканирующая система для предметной оцифровки: объект размещается на поворотном столе из комплекта, а съёмку ведёт камера разрешением 12 Мп при управляемом освещении из четырёх светодиодных прожекторов по 30 Вт. Максимальная зона сканирования 233×233×350 мм принимает сувениры, артефакты, прототипы, обувь и небольшие промышленные детали. Обработку выполняют пакеты Photo3D Studio и Agisoft PhotoScan — связка закрывает полный цикл от укладки объекта до готовой полигональной модели. Система ориентирована на лаборатории, студии и отделы контроля, которым нужна потоковая оцифровка без ручного труда. Подключение по USB 2.0, работа под Windows, габариты установки 700×730×700 мм и вес 50 кг. DFKit — нишевый бренд: мы поставляем DF-Scan под заказ, а сервисное сопровождение выполняют наши инженеры.

Стационарная схема с поворотным столом

DF-Scan построен по классической стационарной схеме: оператор кладёт объект на стол, который поставляется в комплекте, и запускает цикл. Стол последовательно подставляет изделие под камеру разными сторонами, съёмка идёт при постоянном положении оборудования и неизменном освещении, поэтому кадры получаются одинаковыми по резкости и экспозиции — это упрощает сшивку и делает результат стабильным. В отличие от ручного сканирования, здесь нет зависимости от твердости руки: повторное сканирование того же объекта даёт близкие результаты, что важно при потоке и при контрольных замерах. Сфера применения — электронные каталоги, музейные фонды, образовательные проекты и архивные базы трёхмерных моделей, где за смену нужно оцифровать десятки однотипных предметов без потери качества и привлечения высококвалифицированного оператора.

Камера 12 Мп и светодиодное освещение

Съёмочный канал системы — камера на 12 Мп: разрешение позволяет различать тонкие кромки, мелкий рельеф и фактуру поверхности, поэтому итоговая модель сохраняет детали, которые теряются у систем с низким разрешением камер. Освещение построено на четырёх светодиодных прожекторах по 30 Вт: равномерная засветка сцены убирает глубокие тени и жёсткие блики, из-за которых на сетке обычно появляются дыры. Светодиоды практически не нагревают объект, что важно для музейных предметов, документов и термочувствительных материалов. Максимальная зона 233×233×350 мм задаёт практический потолок габаритов: предметы крупнее проще и дешевле оцифровать ручным сканером с большой зоной захвата — такой вариант мы тоже подберём под задачу, чтобы не платить за избыточную стационарность. Наши инженеры ещё до покупки помогут определить, какие классы объектов пройдут через систему с нужным качеством — по фотографиям или образцам.

Photo3D Studio и Agisoft PhotoScan

В комплекте два пакета. Photo3D Studio управляет сканирующей системой: настройка сессий, вращение стола и захват серий кадров выполняются из одного интерфейса. Agisoft PhotoScan отвечает за построение модели из снимков: выравнивание кадров, плотное облако точек и полигональная сетка. Оба инструмента хорошо документированы и широко используются, поэтому сложностей с обучением персонала обычно не возникает, а наши инженеры помогают настроить маршрут обработки под конкретные задачи — от музейной оцифровки до контроля геометрии. Работает связка под Windows, подключение системы к компьютеру — по USB 2.0. В упаковке установка занимает 850×880×850 мм и весит 60 кг, поэтому транспортировка и подъём на этаж планируются заранее, вместе с размещением на площадке и подводом электропитания.

Кому подойдёт DF-Scan

Система ориентирована на организации с регулярным потоком однотипной оцифровки. Интернет-магазины и производители сувенирной продукции заводят с её помощью трёхмерные каталоги; музеи и архивы — фонды экспонатов; образовательные центры — библиотеки моделей для занятий по 3D-печати и компьютерной графике. Отдельный сценарий — конструкторские бюро и малые производства, где периодически нужна быстрая оцифровка прототипов и образцов для документирования итераций разработки. Поскольку оператор лишь укладывает объект и запускает цикл, к работе допускается персонал без специальной подготовки в области сканирования — это решает проблему кадров, характерную для нишевого оборудования. Если в потоке появятся предметы крупнее 233×233×350 мм, задачу докроем ручным сканером из нашего каталога 3D-сканеров.

Характеристики DFKit DF-Scan

Основные параметры системы собраны в таблице.

Состав поставки и версию программного обеспечения фиксируем в спецификации при оформлении заказа.

Частые вопросы о DFKit DF-Scan

Какие объекты подходят для оцифровки?
Предметы от мелких сувениров до изделий 233×233×350 мм: артефакты, прототипы, обувь, небольшие промышленные детали и образцы.

Что входит в комплект?
Сканирующая система с камерой 12 Мп, поворотный стол, светодиодная подсветка и пакеты Photo3D Studio и Agisoft PhotoScan.

Чем стационарная система лучше ручного сканера?
Стабильные условия съёмки, повторяемость результата и поточная работа: оператор только укладывает объект и запускает цикл, остальное делает система.

Какой компьютер нужен?
Система работает под Windows и подключается по USB 2.0; подходящую конфигурацию рабочей станции согласуем при оформлении заказа.

Сохраняется ли цвет и фактура?
Съёмку ведёт камера разрешением 12 Мп; детали цветопередачи и режимы текстурирования под ваш класс задач уточняйте у наших инженеров.

Как заказать и кто обслуживает?
DFKit — нишевый бренд: поставка под заказ, сервисное сопровождение наше, от монтажа и настройки до ремонта.

DFKit DF-Scan — рабочая лошадка потоковой предметной оцифровки: поворотный стол, камера 12 Мп и связка Photo3D Studio с Agisoft PhotoScan. Задачи обратного инжиниринга и контроля качества мы разбираем в отдельных подборках. Каталог оборудования: https://luwam.ru/shop/3d-skanery/
