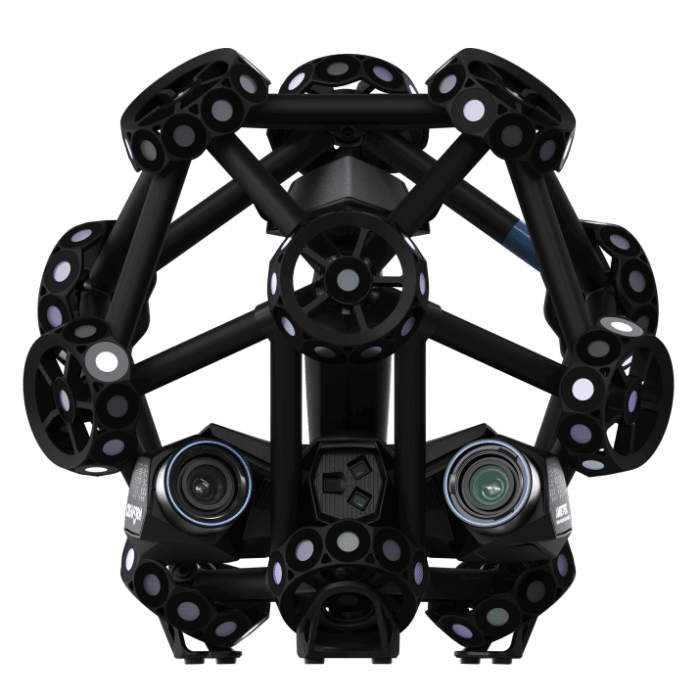

3D-сканер Creaform MetraSCAN BLACK Elite

Creaform MetraSCAN BLACK Elite — флагманский лазерный метрологический 3D-сканер для контроля геометрии и обратного проектирования непосредственно в цеху. В приборе работают тридцать синих лазерных линий и две камеры, которые выполняют до 1 800 000 измерений в секунду с точностью 0,025 мм. Синий лазер уверенно справляется с чёрными, блестящими и полированными поверхностями без матирования и напыления. Сканер встроен в экосистему VXelements и работает в связке с трекером C-Track, поэтому оператор получает готовую полигональную модель и отчёт об отклонениях, не переключаясь между отдельными программами. В этом обзоре разбираем технологию, технические характеристики, сферы применения и особенности приобретения оборудования Creaform в текущих условиях.

Технология: тридцать синих лазерных линий

В основе MetraSCAN BLACK Elite — лазерный блок из пятнадцати излучателей, формирующий тридцать перекрещивающихся синих линий, плюс одна дополнительная линия для быстрого чернового прохода. Синий лазер короче по длине волны, слабее рассеивается на металле и почти не засвечивается цеховым освещением, поэтому сканер читает поверхности, перед которыми красный и белый свет отступают. Две камеры синхронно триангулируют отражённые линии, а трекер непрерывно отслеживает положение сканера в пространстве — оператору не нужно возвращаться к базовой позиции после каждого прохода. Скорость 1 800 000 измерений в секунду позволяет оцифровывать штампы, кузовные панели и каркасные конструкции за один обход детали. Рабочее расстояние 300 мм и зона кадра 310×350 мм обеспечивают комфортную дистанцию при работе с крупногабаритными сварными узлами. Дополнительная линия ускоряет предварительную оценку габаритов и помогает оператору планировать траекторию обхода.

Применение MetraSCAN BLACK Elite на производстве

Основной сценарий системы — контроль качества: сравнение изготовленной детали с CAD-моделью, цветные карты отклонений и размерные проверки в Polyworks Inspector или Geomagic Control X. Автопром применяет такие сканеры для аудита штампов, контроля кузовной геометрии и анализа износа оснастки. В аэрокосмической отрасли прибор оцифровывает панели, лопатки и обшивки, где контактное измерение недопустимо из-за риска повреждения мягких поверхностей. Машиностроители используют MetraSCAN для приёмки литья, проверки сварных швов и восстановления документации на детали с утерянными чертежами: облако точек экспортируется в Geomagic Design X и превращается в параметрическую модель. Отдельное направление — энергетика и ремонт, где система оцифровывает турбинные секции и корпусные детали перед восстановительными работами и расчётом припусков. Научные лаборатории применяют систему для оцифровки археологических находок и музейных предметов, где важна документация каждого сантиметра поверхности.

Характеристики Creaform MetraSCAN BLACK Elite

Ключевые параметры системы сведены в таблицу; значения соответствуют заводским данным производителя.

Программная платформа VXelements

Сканер управляется через VXelements — модульную среду Creaform, в которую собираются данные всех приборов семейства. Модуль VXscan отвечает за оцифровку и сшивку, VXinspect — за контроль по номиналу и допускам, VXmodel — за подготовку сетки к реверс-инжинирингу и 3D-печати. Результаты выгружаются в STL, PLY, OBJ, 3MF и другие распространённые форматы, поэтому облако точек открывается в Siemens NX, PTC Creo, Autodesk Inventor, 3ds Max и КОМПАС-3D без лишних конвертаций. Для метрологических отчётов поддерживается прямая передача в Polyworks и Geomagic. Обучение оператора занимает несколько дней: интерфейс ведёт по шагам от калибровки до финального протокола, а шаблоны отчётов переиспользуются от детали к детали, экономя время регламентных проверок.

Поставка Creaform и разумная альтернатива

Creaform — канадский производитель, находящийся под санкционными ограничениями: официальные поставки в Россию прекращены, заводские обновления VXelements и сервис производителя недоступны. Мы отгружаем MetraSCAN BLACK Elite параллельным импортом под заказ, но обязаны честно предупредить: сервис ограничен, калибровку и ремонт придётся решать силами сторонних специалистов. Если задачи позволяют, рассмотрите Shining 3D FreeScan UE PRO — метрологический лазерный сканер сопоставимого класса, который поставляется официально и обслуживается нашим сервисным центром. Подробный разбор ситуации мы собрали в статье о том, чем заменить сканеры Creaform, а ссылки на обзор альтернативы — в финальном абзаце этой карточки.

Частые вопросы о MetraSCAN BLACK Elite

Сканирует ли прибор чёрный глянец и полированный металл?
Да, синий лазер и алгоритмы подавления бликов рассчитаны именно на такие поверхности; матирование требуется только для зеркал и прозрачных участков.

Нужны ли маркеры при сканировании?
Трекер ведёт сканер по светоотражающим мишеням, которые наклеиваются на деталь или оснастку; для повторяющихся деталей мишени фиксируются на раме один раз и используются постоянно.

Чем Elite отличается от базовой версии BLACK?
Расширенным лазерным блоком из тридцати линий и увеличенной скоростью измерений: крупногабаритные детали оцифровываются заметно быстрее при той же точности 0,025 мм.

Какие требования к компьютеру?
Нужна рабочая станция с портом USB 3.0 и дискретной графикой; точную конфигурацию под ваш объём данных и набор модулей VXelements подскажут наши инженеры.

Что с гарантией и ремонтом?
Поставка параллельным импортом означает, что заводская гарантия производителя не действует; оборудование проходит проверку перед отгрузкой, сопровождение берёт на себя сервисная служба магазина.

Чем заменить MetraSCAN в текущих условиях?
Метрологические задачи закрывает FreeScan UE PRO с официальной поставкой, предметное сканирование и прототипирование — Revopoint MIRACO; оба прибора доступны в нашем каталоге.

Инженеры LUWAM сопоставят MetraSCAN BLACK Elite с задачами вашего производства и при необходимости подберут замену из раздела 3D-сканирования для контроля качества. Дополнительно рекомендуем разбор по адресу https://luwam.ru/2026/09/27/obzor-freescan-ue-pro/ и общий каталог https://luwam.ru/shop/3d-skanery/ — условия поставки и актуальные цены уточняйте у менеджера.
