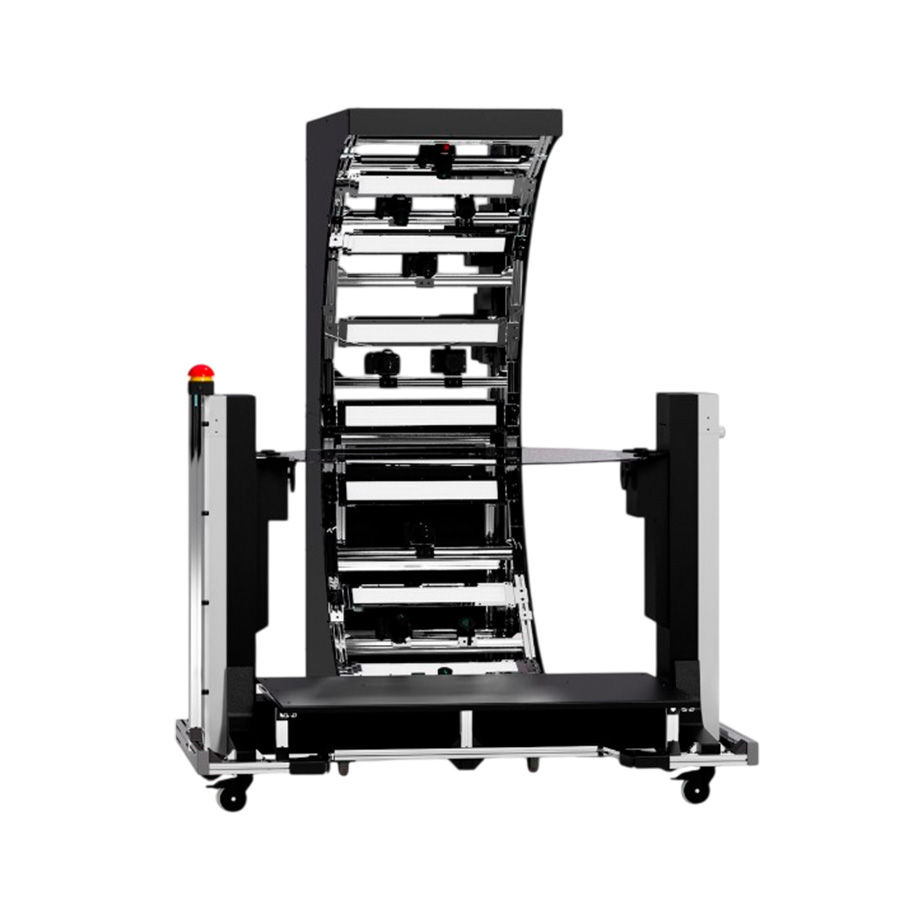

Фотограмметрическая система botspot Object Scanner

botspot Object Scanner — автоматическая фотограмметрическая система для оцифровки объектов: съёмка ведётся синхронно с нескольких ракурсов, после чего программный комплекс строит плотное облако точек и текстурированную полигональную модель. Такие установки применяют там, где нужны скорость и повторяемость: товарные каталоги электронной коммерции, музейные архивы, цифровые двойники продукции, документация внешнего вида изделий. botspot — европейский разработчик автоматических сканеров; официальной дистрибуции в России нет, поэтому LUWAM поставляет оборудование под заказ и обеспечивает сервисное сопровождение силами своей инженерной команды. Мы также поможем с интеграцией системы в ваш производственный или складской процесс. На этой странице — обзор логики работы системы, её типовых задач и условий поставки; отдельно разберём, когда автоматика оправдана, а когда достаточно ручного сканера.

Как устроена автоматическая фотограмметрия

Фотограмметрия восстанавливает геометрию по серии снимков: камеры фиксируют объект с разных ракурсов, алгоритм находит общие точки на соседних кадрах и вычисляет их координаты в пространстве. В автоматической установке весь процесс сведён к одному действию: оператор помещает предмет в рабочую зону, запускает сценарий — и система синхронно снимает ракурсы, строит облако точек и натягивает на него текстурированную сетку. Метод даёт естественную цветопередачу, потому что текстура берётся непосредственно с фотографий, и спокойно переносит объекты сложной формы, матовые ткани и неглянцевые покрытия. Конфигурация камер подбирается под задачу, поэтому точность и производительность системы согласуются отдельно под каждый проект. Для оператора это выглядит как конвейер: положил предмет, запустил сценарий, получил файл — без ручной перестановки камер и подбора ракурсов.

Задачи: каталоги, архивы, цифровые двойники

Классическое применение — товарные каталоги: интернет-магазины оцифровывают сотни позиций и подключают к витринам трёхмерный просмотр, который заметно снижает долю возвратов. Музеи и реставрационные мастерские создают цифровые архивы экспонатов, доступные исследователям без риска для оригинала. Промышленные компании сохраняют геометрию оснастки и комплектующих, снятых с производства, чтобы иметь возможность изготовить замену по цифровой модели. Данные пригодны и для контрольных задач — о них мы подробно рассказываем в материале о 3D-сканерах для контроля качества, — и для восстановления утраченной конструкторской документации: типовые сценарии разобраны в обзоре сканеров для реверс-инжиниринга. Страховой интерес тоже не последний: задокументированная геометрия оснастки упрощает возмещение потерь при утрате или повреждении.

Характеристики botspot Object Scanner

Конкретная конфигурация системы подбирается под класс объектов, помещение и требуемую производительность: количество и разрешение камер, размер рабочей зоны, наличие поворотного модуля. Базовые параметры приведены в таблице, детальную спецификацию LUWAM подготовит по вашему запросу.

Хотите оценить применимость системы под ваши объекты — пришлите фотографии и типовые размеры: подготовим заключение и конфигурацию с оценкой производительности линии оцифровки. Также выполним расчёт окупаемости: сравним стоимость оцифровки на аутсорсе, ручным сканером и на автоматической линии.

Внедрение и поддержка

botspot Object Scanner поставляется под заказ: мы согласовываем конфигурацию, организуем доставку, шеф-монтаж и обучение операторов, а также остаёмся на связи для регламентных работ. Для оцифровки габаритных предметов, которые не помещаются в рабочую зону, парк оборудования дополняют ручным сканером — например, FreeScan UE PRO, который справляется с крупными деталями и метрологическими задачами. Если вы рассматриваете покупку подержанной установки, прочитайте нашу статью о том, как проверить б/у 3D-сканер перед сделкой — чек-лист сэкономит деньги и нервы. Сервисное сопровождение на территории России выполняет команда LUWAM.

Чем автоматическая установка лучше ручной оцифровки

Ручной сканер хорош одиночными заказами, но на потоке проигрывает автоматике. Установка botspot работает по одинаковому сценарию для каждой позиции: оператор не устаёт, качество кадров не снижается к концу смены, а производительность линии предсказуема и закладывается в план. Для каталога из тысячи позиций это критично: вы заранее знаете, сколько дней займёт проект, и можете планировать маркетинговые запуски без сюрпризов. Плюс повторяемость: одна и та же позиция, снятая сегодня и через месяц, даёт сопоставимые модели — архив остаётся единообразным. Наконец, автоматика освобождает специалиста: оператор только загружает объекты, остальное система делает сама. Итог — ниже себестоимость оцифровки одной позиции при росте объёмов, что и окупает установку.

Частые вопросы

Чем фотограмметрия отличается от структурированного подсвета?
Фотограмметрия строит геометрию по фотографиям с разных ракурсов, структурированный подсвет проецирует узор и триангулирует его деформацию. Для цвета и текстур фотограмметрия удобнее, для точных размеров надёжнее триангуляция.

Сколько времени занимает сканирование одного объекта?
Съёмка в автоматическом режиме занимает считанные минуты; общее время зависит от конфигурации камер и требований к плотности облака точек.

Подходит ли система для метрологического контроля?
Для контроля внешнего вида и геометрии невысокой точности — да. Для точных измерений установку дополняют триангуляционным сканером, например FreeScan UE PRO.

Можно ли оцифровывать крупные объекты?
Крупные предметы удобнее сканировать ручными устройствами; автоматическая установка ориентирована на объекты, помещающиеся в рабочую зону.

Что нужно для установки системы?
Подготовленная площадка, питание и рабочая станция. Монтажом, настройкой и обучением займутся инженеры LUWAM.

Как заказать систему botspot?
Свяжитесь с нами: согласуем конфигурацию, срок поставки и стоимость, оформим документы и доставку под ключ.

Автоматическая фотограмметрия окупается там, где оцифровка поставлена на поток: каталоги, архивы, серийная документация продукции. Каталог доступного к поставке оборудования — https://luwam.ru/shop/3d-skanery/ . Расскажите о ваших объектах и требуемой производительности — подготовим конфигурацию botspot Object Scanner и просчитаем проект под ключ. Опыт внедрения фотограмметрических линий мы накапливаем годами — поделимся типовыми ошибками и способами их избежать.
