botspot BOTSCAN MOMENTUM

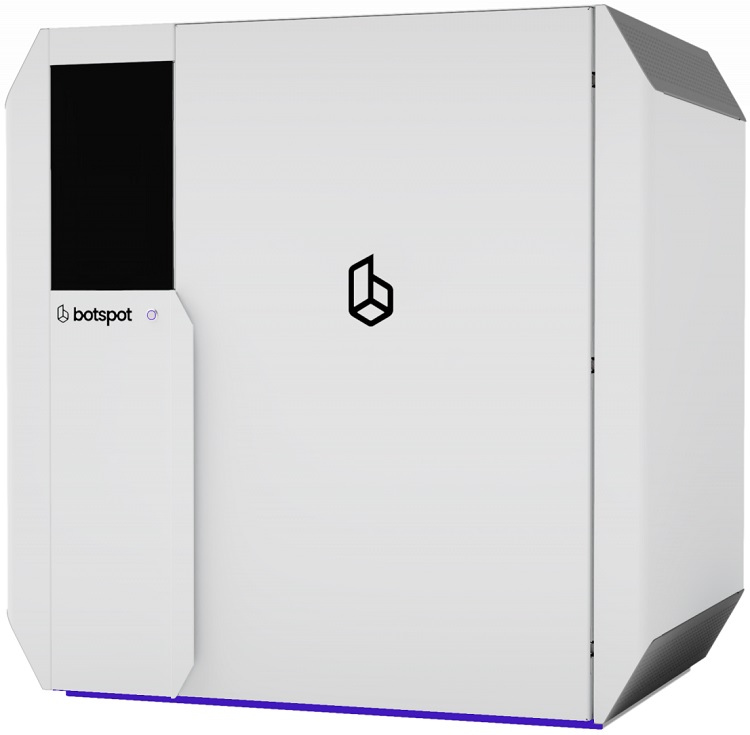

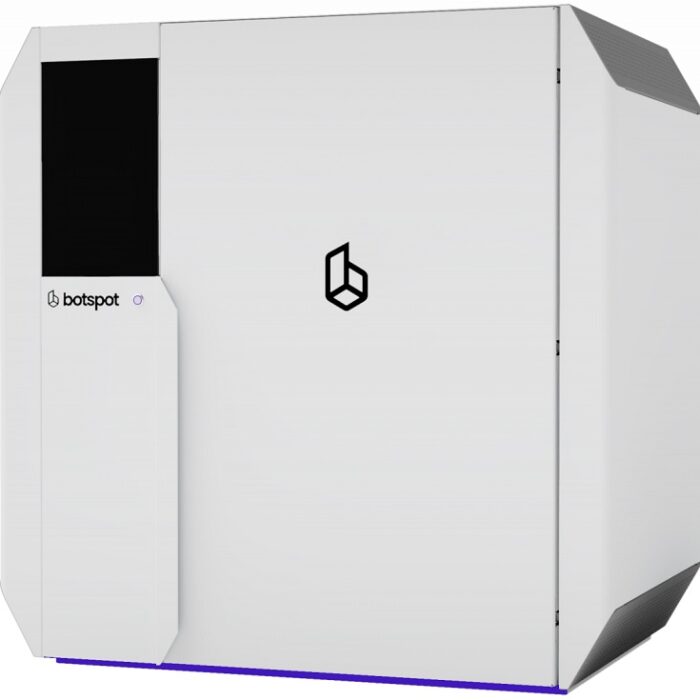

BOTSCAN MOMENTUM — стационарная система 3D-сканирования производства botspot, построенная на технологии фотограмметрии. Серия снимков с разных ракурсов превращается в плотное облако точек с разрешением до 0,2 мм и цветной текстурой. Рабочая зона варьируется от 50×50 до 500×500 мм: на одной установке оцифровываются и компактные детали, и крупные изделия целиком. Цикл сканирования занимает от 30 секунд, поэтому система подходит для потоковой оцифровки ассортимента. Управление съёмкой ведётся через botspot SENSOR CONTROL, автоматизация процессов — через botspot AUTOMATION SUITE. Мы поставляем BOTSCAN MOMENTUM под заказ и обеспечиваем сервисное сопровождение силами своих инженеров: от монтажа и настройки до обновлений программного обеспечения. Ниже — подробный разбор технологии, производительности и вариантов применения системы.

Технология фотограмметрии: разрешение 0,2 мм

В основе BOTSCAN MOMENTUM лежит фотограмметрия — метод, при котором трёхмерная модель восстанавливается по набору фотографий, сделанных с разных ракурсов. Камеры системы синхронно снимают объект, программное обеспечение находит общие точки на кадрах и вычисляет их положение в пространстве. Результат — плотное облако точек с разрешением до 0,2 мм, которое преобразуется в полигональную сетку. Метод отлично передаёт цвет: фиксируются оттенки, надписи, логотипы и рисунки на поверхности, что важно для каталогов и визуализации. Фотограмметрия нетребовательна к материалу: ткань, кожа, дерево, керамика и сложные составные объекты оцифровываются без проблем, которые часто возникают у контактных и лазерных систем. Точность и детализация настраиваются под задачу: для каталога важна визуальная достоверность, для инженерных целей — геометрия. Именно поэтому такие установки стали стандартом в электронной коммерции и музейном деле. Отдельный плюс — отсутствие механического контакта: хрупкие и ценные предметы оцифровываются без риска повреждения.

Скорость и автоматизация съёма данных

Полный цикл сканирования занимает от 30 секунд — одна из главных сильных сторон системы. За смену установка оцифровывает сотни объектов и становится разумной альтернативой ручной предметной съёмке. botspot SENSOR CONTROL управляет камерами и обработкой, а botspot AUTOMATION SUITE связывает сканер с конвейером: данные автоматически передаются в PIM-систему или на сайт, генерируются форматы под нужные платформы. Результаты сохраняются в OBJ, GLB, USDZ, PLY, ABC, DAE, FBX, DXF, XYZ, PXT и LAS — от универсальных 3D-форматов до специализированных лазерных. Поддерживаются Windows, macOS и Linux, подключение — через Ethernet, USB и HDMI. Зона от 50×50 до 500×500 мм переключается без замены оптики: достаточно выбрать пресет в программе. Габариты установки 1110×760×1200 мм при весе 75 кг требуют стационарного места в цеху или студии, зато жёсткая конструкция исключает вибрации и смещения. Отчёты и метаданные сохраняются вместе с моделями, поэтому архивные данные легко искать и переиспользовать.

Применение: каталоги, промышленность, наука

Основной сценарий BOTSCAN MOMENTUM — потоковая оцифровка товаров для интернет-магазинов: обувь, аксессуары, инструменты, мебельная фурнитура и сантехника получают 3D-карточки с реалистичной геометрией и цветом. В промышленности система оцифровывает готовые изделия для документации, сравнивает партии и ведёт электронный архив продукции. В научно-исследовательской работе фотограмметрия применяется для фиксации артефактов, биологических образцов и макетов без контакта с объектом. Передача цвета упрощает каталогизацию и атрибуцию: модель несёт информацию о материале и раскраске, а не только о форме. Для инспекции геометрии установку дополняют контрольными программами, а результаты экспортируются в метрологическое ПО. Съём от 30 секунд позволяет встраивать оцифровку прямо в производственный цикл и не выделять под неё отдельную смену. Рекламные агентства используют подобные установки для создания интерактивных презентаций, а для товарных карточек система выдаёт готовые ассеты под маркетплейсы и соцсети.

Характеристики

Ключевые параметры BOTSCAN MOMENTUM сведены в таблицу. Значения соответствуют спецификации производителя; при пусконаладке мы выполняем контрольную оцифровку и передаем заказчику эталонные модели.

Частые вопросы

Что такое фотограмметрическое сканирование?
Это восстановление 3D-модели по серии синхронных снимков с разных ракурсов. Программа находит общие точки на кадрах и вычисляет их координаты в пространстве.

Какие объекты можно оцифровывать на BOTSCAN MOMENTUM?
Практически любые: ткань, кожа, дерево, керамика, металл с покрытием, составные изделия. Цвет и фактура передаются без дополнительной обработки. Ограничение — размер рабочей зоны до 500×500 мм.

Насколько детализирован результат?
Разрешение достигает 0,2 мм, плотность облака точек настраивается под размер предмета. Для инженерных расчётов этого достаточно для предварительной оценки, а для каталогов и визуализации запас качества избыточный.

Сколько времени занимает один цикл?
Съём данных занимает от 30 секунд, включая обработку в облако точек. Потоковая оцифровка сотни предметов реально за одну смену.

В каких форматах выгружаются модели?
OBJ, GLB, USDZ, PLY, ABC, DAE, FBX, DXF, XYZ, PXT, LAS — форматы для веба, CAD-систем и лазерных приложений.

Как поставляется и обслуживается система?
BOTSCAN MOMENTUM поставляется под заказ; монтаж, настройку, обновления и ремонт выполняют наши инженеры на территории заказчика. Также помогаем с интеграцией системы в существующие процессы и обучаем персонал работе с botspot SENSOR CONTROL.

Стационарный фотограмметрический сканер BOTSCAN MOMENTUM решает задачи потоковой оцифровки с передачей цвета и текстуры. Подробнее о применении сканирования в производстве рассказываем в материалах как выбрать 3D-сканер для контроля качества и обзор 3D-сканеров для НИИ и конструкторских бюро, а метрологической альтернативой станет Shining 3D FreeScan UE PRO. Полный каталог оборудования: https://luwam.ru/shop/3d-skanery/ . Сроки поставки и цену BOTSCAN MOMENTUM уточняйте у наших менеджеров.
