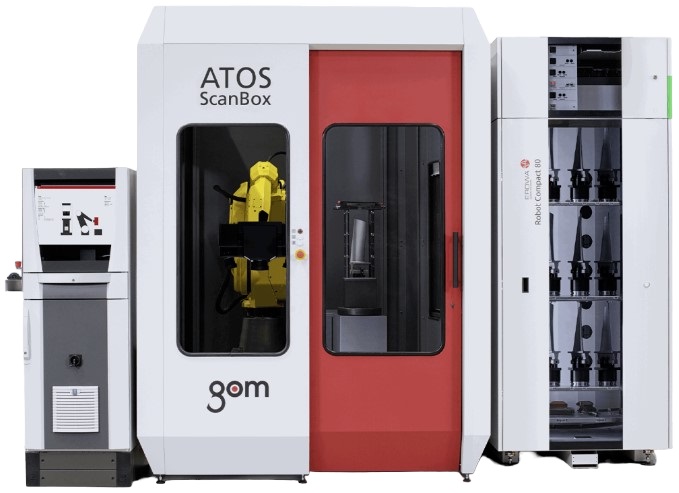

ATOS ScanBox BPS — автоматическая измерительная кабина

ATOS ScanBox BPS — стационарная измерительная кабина ZEISS GOM, предназначенная для автоматизированного оптического контроля геометрии деталей в производственных условиях. В закрытом корпусе размещаются сенсоры ATOS и система позиционирования, поэтому измерительный цикл проходит без участия оператора и без влияния внешней засветки. Кабина рассчитана на объекты диаметром до 500 мм: корпусные детали, литые и штампованные заготовки, элементы оснастки и готовые узлы. Результаты обрабатываются в ZEISS Quality Suite и GOM Inspect — признанном отраслевом стандарте программ для контроля размеров и допусков. Оборудование ZEISS поставляется в Россию параллельным импортом под заказ, сервисные обязательства завода ограничены, поэтому специалисты LUWAM заранее проговаривают с заказчиком сроки, риски и доступные альтернативы из наличия и под заказ.

Назначение и сценарии применения

Измерительные кабины серии ScanBox закрывают задачу входного, операционного и приёмочного контроля в условиях серийного производства. Вместо ручного обмера штангенциркулями и длительных сеансов на координатно-измерительной машине деталь помещается внутрь кабины, где серия снимков с разных ракурсов собирается в единую трёхмерную модель. Сравнение с CAD-моделью показывает отклонения формы, размеров и взаимного положения элементов, что позволяет быстро отбраковывать партии и анализировать причины дефектов. Типовые области применения — автомобилестроение, литейное производство, штамповка, аэрокосмическая отрасль и приборостроение. Модификация BPS ориентирована на компактные детали диаметром до 500 мм и совместима со сенсорами ATOS Core и ATOS Capsule, поэтому конфигурацию можно подобрать под требуемый класс точности и темп работы линии. Накопленные отчёты образуют статистику по партиям и трендам износа оснастки.

Как работает оптическая измерительная кабина

В основе лежит оптическая технология с лазерным подсветом: сенсор проецирует на поверхность световую структуру, а камеры фиксируют её деформации, по которым вычисляются координаты точек. Деталь последовательно переориентируется внутри кабины, отдельные кадры сшиваются в общую точечную модель по реперным меткам и геометрическим связям. Закрытый корпус стабилизирует условия съёмки: постоянное освещение и отсутствие внешних засветок повышают повторяемость результатов от детали к детали. Управление циклом, построение полигональной модели и выпуск отчётов выполняются в ZEISS Quality Suite и GOM Inspect, система работает под управлением Windows. Автоматизированный контур сокращает время измерения одной детали с часов до минут и исключает субъективный фактор оператора, которому остаются только загрузка и выгрузка детали. Для серийных деталей настраиваются повторяемые программы измерений с едиными критериями приёмки.

Характеристики ATOS ScanBox BPS

Ключевые параметры установки сведены в таблицу. Значения приведены по данным карточки товара; перед заказом мы подтверждаем итоговую конфигурацию под ваш класс точности и номенклатуру деталей, чтобы кабина не простаивала.

Поставка, ограничения и альтернативы

ZEISS и бренд GOM входят в число производителей, ограничивших сотрудничество с российскими заказчиками. Формально кабину можно привезти параллельным импортом под заказ, но сервис производителя ограничен: официальные обновления ZEISS Quality Suite, заводская калибровка и ремонт сенсоров затруднены, а сроки поставки комплектующих непредсказуемы. По этой причине мы всегда показываем заказчику доступную альтернативу — метрологический FreeScan UE PRO от Shining 3D с точностью до 0,02 мм и полноценным сервисным сопровождением. Для крупногабаритных объектов и работы без маркеров подходит оптическая система FreeScan Trak Nova со слежением за положением сканера в пространстве. Практические сценарии замены экосистемы GOM разобраны в статье https://luwam.ru/2026/09/28/chem-zamenit-gom-inspect/ — рекомендуем изучить её до принятия решения о закупке.

Установка и подготовка помещения

Кабина — громоздкое оборудование: габариты 1600х1200х2100 мм при весе нетто 1500 кг требуют отдельной площадки на прочном полу, доступа для обслуживания и подвода электропитания. В транспортной упаковке установка занимает объём 5000х5000х3500 мм, поэтому заранее спланируйте логистику: ширину проёмов, коридоров и грузового лифта. Перед отгрузкой мы согласовываем схему размещения, требования к сети и порядок ввода в эксплуатацию, включая обучение персонала работе с GOM Inspect. Если задача контроля качества не требует именно кабину, разумно рассмотреть ручные метрологические решения: они занимают меньше места, дешевле в сопровождении и быстрее окупаются на средних партиях. Подбор техники под задачи производственного контроля мы разбираем в обзоре 3D-сканеров для контроля качества.

Частые вопросы

Что такое ATOS ScanBox BPS?
Стационарная измерительная кабина ZEISS GOM для автоматического оптического 3D-контроля деталей диаметром до 500 мм с обработкой результатов в GOM Inspect.

Какие сенсоры поддерживает кабина?
По данным производителя, установка совместима со сенсорами ATOS Core и ATOS Capsule — конфигурация подбирается под требуемую точность и размер деталей.

Какое программное обеспечение используется?
ZEISS Quality Suite и GOM Inspect под Windows: построение модели, сравнение с CAD и выпуск отчётов о контроле допусков.

Можно ли купить ZEISS GOM в России?
Да, параллельным импортом под заказ. Сервис производителя ограничен, сроки и стоимость зависят от цепочки поставки — мы фиксируем их в договоре.

Чем заменить ScanBox в текущих условиях?
Метрологическими сканерами Shining 3D: FreeScan UE PRO для точных обмеров и FreeScan Trak Nova для крупных объектов без наклейки маркеров.

Какие требования к помещению?
Площадка под габариты 1600х1200х2100 мм, прочный пол под 1500 кг нагрузки, проезд для упаковки 5000х5000х3500 мм и подвод электропитания.

Если вы оцениваете варианты автоматизации контроля качества, начните с консультации: инженеры LUWAM сравнят конфигурации под вашу номенклатуру, просчитают стоимость владения с учётом сервиса и составят смету с логистикой. Каталог промышленных и метрологических решений — https://luwam.ru/shop/3d-skanery/ , а требования исследовательских и конструкторских подразделений мы собрали в обзоре сканер для НИИ и КБ.
