AM.TECH NimbleTrack-C — промышленный 3D-сканер

Короткий ответ: AM.TECH NimbleTrack-C — портативная система 3D-сканирования промышленного класса: ручной лазерный сканер с оптическим трекером E-Track. Точность от 0,020 мм, скорость до 4 900 000 точек/с, объекты размером от 0,1 до 4 м. Официальная поставка под заказ, сервисное сопровождение — наша команда.

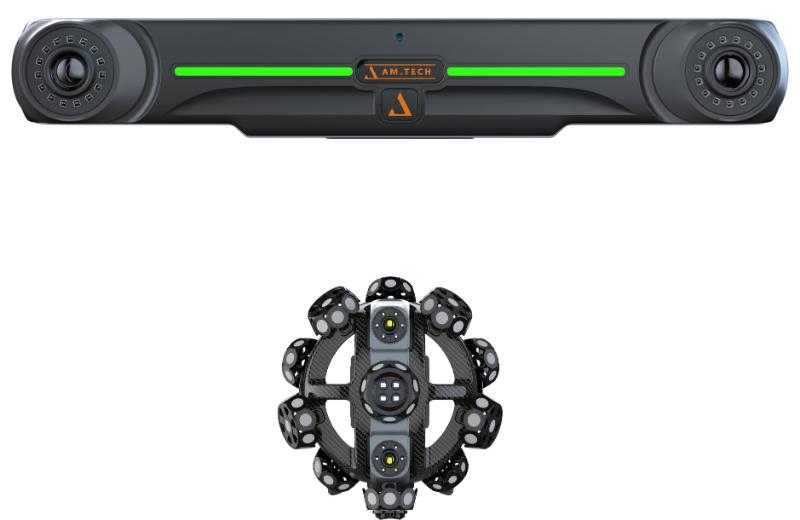

AM.TECH NimbleTrack-C — портативная система 3D-сканирования промышленного класса, построенная по схеме «ручной лазерный сканер плюс оптический трекер E-Track». Трекер непрерывно отслеживает положение сканера в пространстве, поэтому оператор свободно обходит крупную деталь, а система корректно сшивает данные в единую систему координат. Точность сканирования в режиме только сканер составляет 0,020–0,025 мм, объемная точность — 0,064 мм/м, а при совместной работе с системой фотограмметрии MSCAN L-15 достигается ±(0,044+0,012·L) мм. Скорость съемки достигает 4 900 000 точек в секунду, диапазон размеров объектов — от 0,1 до 4 метров. Комплекс рассчитан на метрологические задачи: контроль качества, инспекцию геометрии и реверс-инжиниринг в производстве.

Трекинг без марок и магнитных баз

Классическая проблема сканирования крупных объектов — накопление ошибки при сшивке кадров и необходимость постоянно переносить базис или клеить марки. В NimbleTrack-C эту задачу решает оптический трекер: он фиксирует положение сканера в каждый момент времени, и оператор просто перемещается вокруг детали вдоль удобной траектории. Деталь при этом можно ставить на любую поверхность, приподнимать, поворачивать и даже продолжать сканирование после остановки — привязка к системе координат сохраняется. Это особенно ценно при работе с крупногабаритными оснастками, корпусными деталями и сварными конструкциями, которые невозможно разместить на столе. Комплект весит 3,4 кг нетто и перевозится в кейсе габаритами 1300×500×500 мм, так что комплекс легко доставить на производственную площадку, в цех или на выездную инспекцию оборудования. Рабочий температурный диапазон от -10 до +40 °C позволяет работать в неотапливаемых помещениях.

Лазерная схема и режимы работы

Сканер использует 17 синих лазерных крестов, формирующих 34 проекционные линии: синее излучение дает устойчивую картину на металлических и блестящих поверхностях, а многократное перекрытие линий повышает плотность точек и детализацию мелких элементов. Зона сканирования 500×600 мм захватывает большой участок за один проход, что сокращает общее время оцифровки; рабочее расстояние составляет около 300 мм, а глубина резкости 400 мм прощает колебания руки оператора. Предусмотрено несколько режимов: супер-быстрый для черновой оцифровки и больших объемов, режим высокой точности для метрологических измерений и режим сканирования глубоких отверстий для полостей и труднодоступных участков. Разрешение достигает 20 мкм, класс лазера — второй, безопасный для глаз, поэтому работа не требует специальной защиты. Комплекс сертифицирован по CE и UL, работает под Windows и экспортирует данные в STL, PLY, OBJ, IGS и другие инженерные форматы.

Характеристики AM.TECH NimbleTrack-C

Метрологические параметры комплекса собраны в таблице; по дополнительным вопросам обращайтесь к инженерам LUWAM.

Работа в цеховых условиях

NimbleTrack-C спроектирован с учетом реальностей производства, а не только чистой лаборатории. Рабочий диапазон температур от -10 до +40 °C позволяет оцифровывать оборудование прямо в неотапливаемых цехах и на площадках технического обслуживания, а допустимая влажность 10–90% покрывает практически любые условия закрытых помещений. Комплекс подключается через USB 3.0, поэтому для работы достаточно ноутбука или промышленной рабочей станции под Windows. Сертификация CE и UL упрощает включение оборудования в перечень средств измерений предприятия и прохождение внутренних аудитов. В комплект поставки входят сам сканер и оптический трекер E-Track, а также транспортировочная упаковка: при весе нетто 3,4 кг комплекс остается по-настоящему мобильным решением для выездных инспекций, пусконаладочных работ и аудитов на площадках заказчика.

Задачи и сравнение с аналогами

NimbleTrack-C закрывает типовые промышленные сценарии: входной контроль и контроль качества деталей, сравнение изготовленных изделий с CAD-моделью, инспекция оснастки и сварных швов, оцифровка геометрии для реверс-инжиниринга и доработки конструкторской документации. Диапазон 0,1–4 м позволяет работать и с мелкими корпусными деталями, и с крупными сборочными единицами на одном комплексе, без покупки дополнительного оборудования. AM.TECH — доступный бренд: мы выполняем официальную поставку под заказ и сами ведем сервисное сопровождение, включая диагностику, обновления и ремонт. Для сравнения метрологических решений полезно посмотреть обзор FreeScan UE PRO и материал о том, как выбрать сканер Shining 3D — они помогут сопоставить точность, скорость и бюджет.

Частые вопросы

Какую точность обеспечивает система?
В режиме только сканер — 0,020–0,025 мм, объемная точность — 0,064 мм/м. При совместной работе с фотограмметрией MSCAN L-15 объемная точность улучшается до ±(0,044+0,012·L) мм.

Какие объекты можно сканировать?
Диапазон размеров — от 0,1 до 4 м: от небольших корпусных деталей до крупных сварных конструкций и оснастки. Трекер избавляет от необходимости переносить базис при обходе детали.

Какова скорость съемки?
До 4 900 000 точек в секунду благодаря 17 синим лазерным крестам (34 линии). Супер-быстрый режим ускоряет черновую оцифровку больших поверхностей.

Безопасен ли лазер для оператора?
Да, класс лазера — второй, безопасный для глаз. Специальные защитные очки для работы комплекса не требуются, что упрощает применение в цеховых условиях.

В каких форматах сохраняются данные?
Поддерживаются STL, PLY, OBJ, IGS, WRL, XYZ, DAE, FBX, MA и ASC. Данные напрямую загружаются в инженерные CAD и программы контроля геометрии.

Как заказать NimbleTrack-C?
Комплекс поставляется под заказ официально: оставьте заявку, мы подтвердим комплектацию, цену и сроки, выполним пусконаладку и обучение, сервисное сопровождение останется за нами.

Подробнее о применении сканеров в производстве — в разделах 3D-сканеры для контроля качества и 3D-сканирование для реверс-инжиниринга. Общий каталог оборудования — https://luwam.ru/shop/3d-skanery/.

Сравнить с соседями по каталогу

• Creaform MetraSCAN-R Black Elite HD
• Оптическая КИМ система ScanLine TrackerScan Pro W

Частые вопросы

Подтверждена ли точность AM.TECH NimbleTrack-C — промышленный 3D-сканер?

Метрологический класс: точность подтверждается по VDI/VDE 2634 или протоколами завода. Для аккредитованных лабораторий поможем с калибровкой и поверкой.

Нужны ли маркеры при работе с AM.TECH NimbleTrack-C — промышленный 3D-сканер?

Лазерные режимы большинства метрологических сканеров работают по маркерам; часть моделей имеет трекинг по геометрии. Для крупных объектов рекомендуем фотограмметрию.

Какое ПО для контроля качества?

Базовая поставка — сканирование и модель. Инспекция (сравнение с CAD, GD&T, протоколы ОТК) — отдельные пакеты; подберём комплектацию под вашу задачу.
