Портативный 3D сканер AM.TECH TrackScan-P542

Короткий ответ: Портативная система 3D сканирования AM.TECH TrackScan-P542 с оптическим трекером E-Track: точность 25 мкм, до 2 200 000 измерений/с, детали 100–8000 мм без маркеров. Поставка под заказ, сервисное сопровождение — LUWAM.

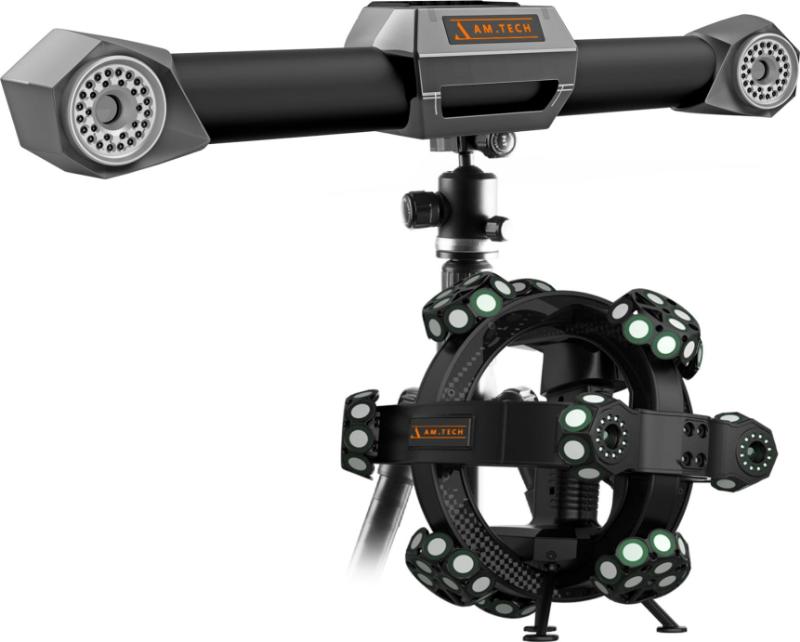

Портативная система 3D сканирования AM.TECH TrackScan-P542 — лазерное измерительное устройство с оптическим трекером E-Track в комплекте. Трекер отслеживает положение сканера в пространстве, поэтому на деталь не нужно наклеивать маркеры, а объекты размером от 100 до 8000 мм оцифровываются за один проход. Точность сканирования составляет 25 мкм, объёмная точность — 0,044 мм, скорость достигает 2 200 000 измерений в секунду. Работает система под Windows при температуре от -10 до 40 °C, то есть и в цехе, и на монтажной площадке. AM.TECH — доступный бренд: поставка под заказ, сервисное сопровождение выполняют специалисты LUWAM от ввода системы в эксплуатацию до плановых поверочных работ на площадке заказчика.

Трекер E-Track: сканирование без маркеров

В комплект TrackScan-P542 входит оптический трекер E-Track, который непрерывно определяет координаты сканера. Это принципиально меняет рабочий процесс: на деталь не нужно наклеивать магнитные или клеевые марки, исходная поверхность остаётся нетронутой, а подготовка к измерениям занимает считанные минуты. Оператор свободно перемещает сканер вокруг крупной детали, трекер фиксирует его положение, и отдельные кадры автоматически сшиваются в единую систему координат. Зона сканирования 500×600 мм с глубиной резкости 400 мм позволяет держать поверхность в фокусе на рабочем расстоянии около 300 мм без перенастройки. Диапазон размеров объекта от 100 до 8000 мм означает, что одна система закрывает и мелкие детали, и крупные сварные конструкции, корпуса станков, технологическую оснастку и элементы архитектурных обмеров без перестановки марок и повторной привязки.

Три режима лазерного сканирования

Сканер использует синие лазеры и переключается между тремя режимами под задачу. Супер-быстрый режим с семнадцатью лазерными крестами выдаёт до 2 200 000 измерений в секунду — это выбор при быстрой оцифровке больших поверхностей и серийном контроле. Режим высокой точности работает семью параллельными синими линиями и применяется там, где нужна максимальная достоверность формы: точность сканирования составляет 25 мкм, разрешение — до 20 мкм, объёмная точность — 0,044 мм. Специальный режим с одной лазерной линией создан для глубоких отверстий и узких полостей, куда стандартный луч не проникает. Лазер относится ко второму классу безопасности и не вредит глазам оператора, а сертификаты CE и UL подтверждают соответствие европейским и американским нормам промышленного оборудования.

Контроль качества и реверс-инжиниринг

TrackScan-P542 решает две главные промышленные задачи. Первая — контроль качества: облако точек сравнивается с CAD-моделью, программы инспекции автоматически формируют отчёты по допускам, отклонениям формы и взаимному расположению поверхностей. Вторая — реверс-инжиниринг: плотное облако точек служит основой для построения поверхностей, восстановления утраченной конструкторской документации и выпуска чертежей по готовому изделию. Экспорт поддерживается в STL, PLY, OBJ, IGS, WRL, XYZ, DAE, FBX, MA и ASC — данные загружаются в любые CAD- и CAE-пакеты без промежуточной конвертации. Система работает при температуре от -10 до 40 °C и влажности до 90%, поэтому измерения возможны в цехе, на складе или прямо на монтажной площадке. Вес брутто 3,4 кг и упаковка 500x487x500 мм упрощают перевозку комплекса между производственными площадками.

Характеристики

Ключевые метрологические параметры AM.TECH TrackScan-P542 сведены в таблицу. Значения соответствуют спецификации производителя и подтверждаются при вводе системы в эксплуатацию.

Сравнение с аналогами и условия поставки

AM.TECH TrackScan-P542 — доступное решение с классическим трекерным принципом: поставка под заказ, сервисное сопровождение наше. По логике работы система сопоставима с оптической координатно-измерительной системой FreeScan Trak Nova от Shining 3D, а если задачи позволяют работать без трекера, стоит рассмотреть FreeScan UE PRO. Подробный разбор возможностей последней модели мы публиковали в обзоре по адресу https://luwam.ru/2026/09/27/obzor-freescan-ue-pro/ . Наши инженеры подберут конфигурацию под ваши детали и допуски, обучат операторов и возьмут оборудование на сервисное сопровождение.

Частые вопросы о системе AM.TECH TrackScan-P542

Нужно ли наклеивать маркеры на деталь?
Нет, оптический трекер E-Track отслеживает положение сканера, поэтому поверхность объекта остаётся чистой, а подготовка к измерениям занимает считанные минуты.

Какую точность обеспечивает система?
Точность сканирования — 25 мкм, разрешение — до 20 мкм, объёмная точность — 0,044 мм, что достаточно для большинства задач промышленного контроля качества.

Детали какого размера можно сканировать?
Диапазон размеров объекта — от 100 до 8000 мм: от небольших корпусных деталей до крупной сварной оснастки, рам и элементов металлоконструкций.

Какая скорость сканирования?
До 2 200 000 измерений в секунду в супер-быстром режиме с семнадцатью лазерными крестами для быстрой оцифровки больших поверхностей за минимальное время.

Можно ли работать в холодном цехе?
Да, рабочий диапазон температур — от -10 до 40 °C при влажности до 90%, поэтому измерения возможны прямо в производственных условиях без специального помещения.

Какие форматы данных поддерживаются?
STL, PLY, OBJ, IGS, WRL, XYZ, DAE, FBX, MA и ASC — файлы загружаются в любые CAD- и CAE-пакеты без промежуточной конвертации данных.

Нужна метрологическая система без маркеров? Оставьте заявку на AM.TECH TrackScan-P542 — согласуем комплектацию, сроки и сервисное сопровождение, а инженеры LUWAM проведут демонстрацию на ваших деталях. Дополнительные материалы: FreeScan Trak Nova, 3D-сканеры для контроля качества и обзор https://luwam.ru/2026/09/27/obzor-freescan-ue-pro/ .
