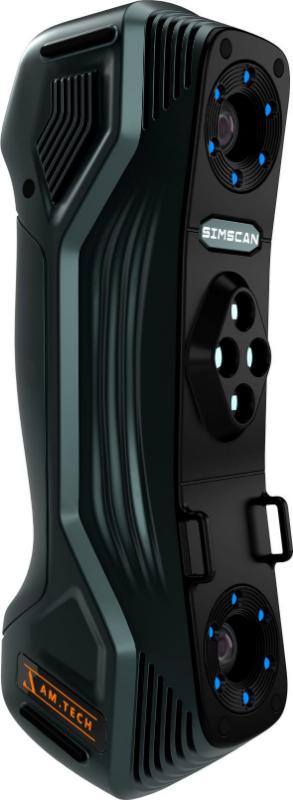

AM.TECH SIMSCAN 42 — компактный 3D-сканер

AM.TECH SIMSCAN 42 — компактный ручной лазерный 3D-сканер метрологического класса: корпус размером 203×80×44 мм и вес всего 570 граммов сочетаются со скоростью съёма данных 2 800 000 точек в секунду. Семнадцать синих лазерных крестов дают 34 линии и закрывают большинство промышленных поверхностей, режим из семи параллельных линий повышает детализацию сложного рельефа, а одиночная линия проникает в глубокие отверстия. Объёмная точность — ±(0,015 + 0,030·L) мм/м, с фотограмметрической системой MSCAN L15 — ±(0,015 + 0,012·L) мм/м. Диапазон размеров объекта — от 0,01 до 5 метров: от мелких деталей машин до каркасных конструкций. Подключение выполняется по USB 3.0, рабочая температура — от −10 до +40 °C, поэтому сканер одинаково уверенно работает в лаборатории и в цехе.

Три лазерных режима в корпусе весом 570 граммов

SIMSCAN 42 работает в трёх режимах. Сверхбыстрый проецирует 17 синих лазерных крестов — 34 линии одновременно, что даёт скорость 2 800 000 точек в секунду и плотное покрытие поля зрения 650×550 мм. Режим высокого разрешения использует семь синих параллельных линий: скорость ниже, зато мелкий рельеф, острые кромки и гравировки фиксируются полнее. Для глубоких отверстий и узких каналов предназначена одиночная синяя линия. Глубина резкости 550 мм и рабочее расстояние 300 мм позволяют сканировать с комфортной дистанции, не прижимая прибор к детали. Лазер второго класса безопасен для глаз, а габариты 203×80×44 мм и вес 570 граммов открывают доступ к труднодоступным местам: внутри кабин техники, под днищем автомобиля, между элементами каркаса — там, куда полноразмерный сканер просто не пролезает.

Эргономика: командировки и стеснённые условия

570 граммов и размеры 203×80×44 мм — это класс компактных устройств, но с метрологическим характером. Сканер пролезает в подкапотное пространство, межрамные полости и кабины техники, где полноразмерный лазерный прибор упирается корпусом в металл. Длительная смена проходит без усталости кисти, а вес брутто 1,2 кг с упаковкой 300×150×100 мм означает, что комплект летит в командировку как обычная ручная кладь — без отдельного кофра и доплаты за багаж. Для выездных обмеров у заказчика, шеф-монтажа и аварийных выездов это критично: техника всегда с инженером, а не на складе. По запросу устроим демонстрацию на ваших деталях и подберём конфигурацию под реальный парк задач предприятия.

Точность, фотограмметрия и крупные объекты

Базовая объёмная точность ±(0,015 + 0,030·L) мм/м при погрешности 0,02 мм подходит для большинства задач контроля и оцифровки. Если объект измеряется метрами, подключается фотограмметрическая система MSCAN L15: точность улучшается до ±(0,015 + 0,012·L) мм/м, и погрешность не накапливается по длине детали. Диапазон размеров от 0,01 до 5 метров охватывает детали станков, элементы автотехники, оснастку и фрагменты металлоконструкций. По классу задач устройство конкурирует с FreeScan UE PRO — в статье «EinScan или FreeScan» мы разбираем, какой тип сканера выбрать под метрологию и предметные задачи. Инженерам исследовательских центров будет полезен материал о выборе сканера для НИИ и КБ.

Характеристики AM.TECH SIMSCAN 42

Ключевые параметры прибора — в таблице; значения приведены по паспортным данным производителя.

ScanViewer и работа с данными

Программа ScanViewer выполняет сшивку, редактирование и экспорт облака точек в форматы pj3, asc, igs, txt, mk2, umk, stl, ply, obj — данные загружаются в CAD и системы контроля геометрии без дополнительной конвертации. Сканер совместим с Windows и подключается по USB 3.0. Диапазон рабочих температур от −10 до +40 °C позволяет работать в холодном цехе и на улице в межсезонье, а габариты упаковки 300×150×100 мм и вес брутто 1,2 кг делают прибор по-настоящему мобильным: он ездит с инженером в командировки как обычная ручная кладь. AM.TECH поставляется в LUWAM официально под заказ, сервисное сопровождение выполняют наши специалисты — калибровка, обновления программного обеспечения, ремонт.

Частые вопросы о AM.TECH SIMSCAN 42

Чем SIMSCAN 42 отличается от полноразмерных лазерных сканеров?
Компактностью: 203×80×44 мм и 570 граммов против крупных корпусов; при этом скорость 2 800 000 точек/с и метрологическая точность полностью сохраняются.

Какую точность выдаёт сканер?
Объёмная точность ±(0,015 + 0,030·L) мм/м, с системой MSCAN L15 — ±(0,015 + 0,012·L) мм/м; погрешность составляет 0,02 мм.

Какие объекты можно сканировать?
От 0,01 до 5 метров: мелкие детали машин, оснастку, элементы автотехники и фрагменты металлоконструкций. Границы диапазона уточняйте под конкретную задачу.

Как оцифровать глубокое отверстие?
Включите режим с одной синей лазерной линией — она проникает в узкие каналы, недоступные крестам.

В каких форматах экспортируются данные?
pj3, asc, igs, txt, mk2, umk, stl, ply, obj — перечисленные форматы читают все распространённые CAD-системы.

Как заказать прибор и где его обслуживать?
LUWAM оформляет официальную поставку под заказ и обеспечивает сервисное сопровождение собственными силами.

AM.TECH SIMSCAN 42 — выбор, когда нужен лазерный сканер метрологического класса, который всегда под рукой. Оформим официальную поставку под заказ, поможем с конфигурацией фотограмметрии MSCAN L15 и обучением персонала. Консультации и подбор для Москвы и регионов: https://luwam.ru/3d-skaner-moskva/ — напишите нам, и мы предложим решение под ваш бюджет и задачи.
