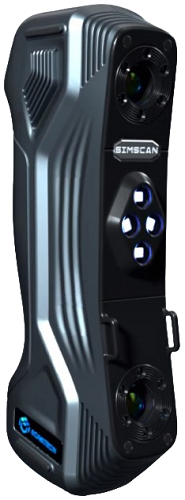

ScanTech SimScan 42 — метрологический 3D-сканер

ScanTech SimScan 42 — компактный метрологический 3D-сканер, который весит всего 570 граммов и по габаритам 203×80×44 мм заметно меньше обычных ручных систем. При этом это полноценный лазерный измерительный прибор: точность до 20 мкм, объёмная точность 0,015 мм + 0,035 мм/м, скорость до 2 080 000 измерений в секунду и зона сканирования 700×600 мм. Семнадцать лазерных крестов в режиме быстрого сканирования, семь параллельных линий в режиме высокой точности и отдельная линия для глубоких отверстий закрывают и черновую оцифровку, и прецизионные измерения. Лазер второго класса безопасен для глаз. ScanTech поставляется под заказ, а сервисное сопровождение — наше: калибровка, ремонт и поддержка методик измерений без обращения к зарубежной поддержке.

Метрология, которая пролезет куда угодно

Главное преимущество компактности — доступ. Полноразмерным сканером неудобно работать внутри салона автомобиля, кабины спецтехники, отсека судна или корпуса станка: габаритный корпус упирается в стенки, и часть поверхностей остаётся недоступной. SimScan 42 физически проходит там, где разворот ограничен десятками сантиметров, и при этом не теряет метрологический уровень: объёмная точность 0,015 + 0,035 мм/м позволяет выполнять контроль геометрии, а не только фиксацию формы. Вес 570 граммов снижает утомляемость оператора при многочасовых сменах — прибор в руке ведёт себя почти как продолжение кисти. Для мобильных бригад и выездного контроля это часто оказывается решающим аргументом: комплект весит около 2,5 кг брутто и ездит в небольшой сумке вместе с ноутбуком.

Три режима лазерного сканирования

Оптика SimScan 42 переключается между режимами в зависимости от задачи. Быстрое сканирование использует семнадцать синих лазерных крестов: при скорости до 2 080 000 измерений в секунду крупные поверхности оцифровываются за считанные минуты. Высокоточное сканирование задействует семь параллельных лазерных линий — трассировка плотнее, детализация выше на мелких элементах и плавных переходах. Для глубоких отверстий и узких пазов предусмотрена отдельная лазерная линия, которая заглядывает туда, где кресты и пачки линий дают тень. Глубина резкости 550 мм прощает ошибки дистанции: оператор держит рабочее расстояние около 300 мм, но и при отклонении трекинг не срывается. Класс лазера — второй, безопасный для глаз, защитные очки не требуются ни оператору, ни окружающим.

Контроль качества и сравнение с аналогами

По измерительному классу SimScan 42 относится к той же категории, что и старшие ручные системы: его данные принимают в контрольных отчётах, сравнивают с CAD и используют для приёмки деталей. Форматы .stl, .ply, .obj, .igs и .asc открываются во всех распространённых пакетах анализа полигональных моделей, поэтому данные легко встроить в существующий процесс ОТК — о типовых сценариях мы рассказываем в обзоре 3D-сканирования для контроля качества. Если сравнивать с доступными альтернативами, ориентирами служат Shining 3D FreeScan UE PRO — полноразмерный лазерный сканер с полностью открытой поставкой, и близкий по классу гибридный EinScan HX2. SimScan выигрывает там, где нужен доступ в стеснённое пространство; полноразмерные модели — там, где важнее максимальная зона обзора за кадр.

Характеристики

Основные параметры SimScan 42 — в таблице, по данным спецификации производителя. Требования к рабочей станции, комплект поставки и условия поверки уточняйте у инженера при подготовке предложения.

Частые вопросы

Почему такой маленький сканер называют метрологическим?
Потому что класс определяется точностью, а не размером корпуса: 20 мкм по точкам и объёмная точность 0,015 + 0,035 мм/м — это уровень контрольных измерений, а не предметной оцифровки.

Какая точность при сканировании больших объектов?
Объёмная точность составляет 0,015 мм + 0,035 мм на каждый метр размера. То есть на детали длиной два метра ожидаемое отклонение — порядка 0,085 мм по всему объёму.

Работает ли прибор на холоде?
Да, рабочий диапазон — от −10 до +40 °C. Это позволяет сканировать в неотапливаемых цехах и на открытых площадках без потери качества данных.

Как SimScan 42 сравнить с FreeScan UE PRO?
Оба — лазерные метрологические сканеры. UE PRO полноразмерный, с большей эргономикой для обычных деталей; SimScan компактнее и сильнее в узких местах. Для вашего парка задач сравним оба варианта.

Нужны ли защитные очки при работе?
Нет, лазер второго класса безопасен для глаз. Это важно при работе в цеху рядом с другими людьми и при сканировании в замкнутых пространствах.

Как заказать и кто обслуживает?
Поставка под заказ, сроки фиксируем в спецификации. Сервисное сопровождение — наше: калибровка, ремонт, обновления; условия — на странице гарантии и ремонта.

SimScan 42 — редкий случай, когда компактность не означает уступок в точности. Сравните его с FreeScan UE PRO и EinScan HX2, изучите обзор про контроль качества и условия нашего сервиса: https://luwam.ru/garantiya-i-remont/ . Полный каталог приборов — на странице https://luwam.ru/shop/3d-skanery/ . Пришлите размеры и материал объекта — предложим оптимальный режим сканирования и рассчитаем сроки поставки.
