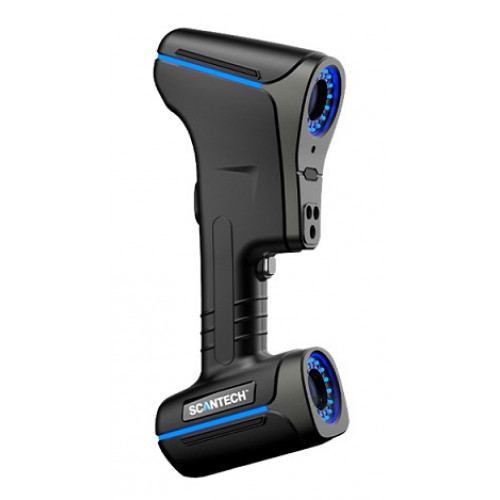

ScanTech AXE B17 — промышленный метрологический 3D-сканер

ScanTech AXE B17 — промышленный метрологический 3D-сканер с самым большим полем сканирования в ручной линейке производителя: от 860×600 мм до 3760×3150 мм. Семнадцать синих лазерных крестов и отдельная лазерная линия дают точность 25 мкм и скорость 2 000 000 измерений в секунду — этого достаточно для контроля крупногабаритных сварных конструкций, обмера оснастки и реверс-инжиниринга тяжёлого оборудования. ScanTech — китайский производитель вне санкционных списков: мы поставляем AXE B17 под заказ и обеспечиваем сервисное сопровождение силами своих инженеров. Ниже разбираем оптику, метрологию и практические сценарии, чтобы вы могли трезво сравнить модель с западными аналогами, доступными сегодня только параллельным импортом. Задайте вопрос инженеру — покажем сканер в работе на ваших деталях.

Большое поле: главное преимущество

Обычный ручной сканер охватывает 200–400 мм за проход, после чего кадры сшиваются: чем больше проходов, тем дольше работа и выше накопленная погрешность. AXE B17 решает проблему иначе — минимальная зона 860×600 мм, максимальная 3760×3150 мм. Крупные панели, рамы, кузова и ёмкости оцифровываются кратно быстрее, а точность по всему объёму выравнивается. Рабочее расстояние 300 мм удобно и для рук оператора, и для доступа к поверхности. Для заводов, где ежедневно обмеряются многометровые изделия, экономия времени превращается в главный аргумент: смена контроля сжимается до часов. При этом сканер остаётся ручным и весит около килограмма — кран или манипулятор не нужны. Схожую философию большого охвата демонстрирует FreeScan Trak Nova — координатно-измерительная система с трекингом без маркеров.

Метрология: 25 мкм в цеховых условиях

Точность 25 мкм — уровень, при котором сканер пригоден для приёмочного контроля ответственных деталей и инструментальных измерений. Оптическая схема с двумя камерами и синими лазерными крестами устойчива к цеховому освещению и умеренному блеску металла; матирование требуется только на зеркальных участках. Скорость 2 000 000 измерений в секунду обеспечивает плотную сетку точек за один проход — оператор видит результат в реальном времени и не возвращается к пропущенным зонам. Экспорт доступен в STL, PLY, OBJ и инженерные форматы, поэтому данные сразу уходят в контроль или CAD. Вес 1 кг и сбалансированная рукоятка снижают утомляемость при многочасовых сменах. Про построение полного цикла размерного контроля читайте в обзоре оборудования для контроля качества.

Задачи и объекты

Профильные применения AXE B17: контроль сварных металлоконструкций и резервуаров, обмер каркасов транспорта, оцифровка пресс-форм и штампов, реверс-инжиниринг горного и энергетического оборудования. Формат данных совместим с привычными процессами анализа отклонений: если на предприятии уже выстроен контроль по цветовым картам, переезд со санкционных решений пройдёт без перестройки методик — тему мы разобрали в статье о замене GOM Inspect. Текстуру и цвет сканер не снимает: его стихия — геометрия и размеры. Для оцифровки с цветом есть другие решения, например EinScan HX2 с гибридной подсветкой и текстурными камерами. Габариты 190×98×289 мм — обычная эргономика ручного сканера, перевозка в защитном кейсе.

Поставка, сервис, сравнение

AXE B17 поставляется под заказ; как и всё оборудование ScanTech, он не подпадает под санкции, поэтому сроки предсказуемы, а запчасти доступны. Сервисное сопровождение ведём мы: плановая калибровка, ремонт, обновление ПО, обучение операторов. Если сравнивать с западными метрологическими сканерами, которые сегодня ввозятся только параллельным импортом с ограниченным сервисом, разница в стоимости владения за пять лет складывается ощутимая — при сравнимой точности. Альтернатив в том же классе немного: из сопоставимых по духу решений назовём FreeScan UE PRO — эталонную метрологию с полной поддержкой. Оба варианта покажем в работе, чтобы выбор делался по вашим деталям, а не по буклетам.

Характеристики

Сводная таблица параметров ScanTech AXE B17 по данным производителя.

Частые вопросы

ScanTech под санкциями?
Нет, это китайский бренд без ограничений. Поставка под заказ с прогнозируемыми сроками, сервисное сопровождение наше: калибровка, ремонт, обновление ПО, запчасти.

Чем AXE B17 отличается от KSCAN?
AXE B17 сделан вокруг большого поля сканирования; KSCAN — универсальный гибрид с режимами скорости и разрешения. Для многометровых конструкций AXE удобнее, для смешанных задач — KSCAN.

Какая точность на крупном объекте реально?
25 мкм на одиночное измерение. На крупной конструкции объёмная ошибка растёт с размером, поэтому для жёстких рамок применяются маркерные поля — их раскладка занимает минуты.

Сканирует ли блестящие поверхности?
Синие лазерные кресты берут большинство металлов; зеркальные и полированные зоны придётся матировать спреем — как на любом лазерном сканере.

Нужен ли поворотный стол?
Нет, он не поддерживается и не требуется: сканер ручной, крупные объекты обмеряются на месте. Настольная автоматизация — другой класс задач и другие модели.

Как он в сравнении с GOM и ZEISS?
Функционально закрывает те же задачи контроля, методики анализа отклонений переносимы. Подробности — в статье о замене GOM Inspect: таблицы сравнения и план миграции.
