3D-сканер ScanLine StaticScan Q12

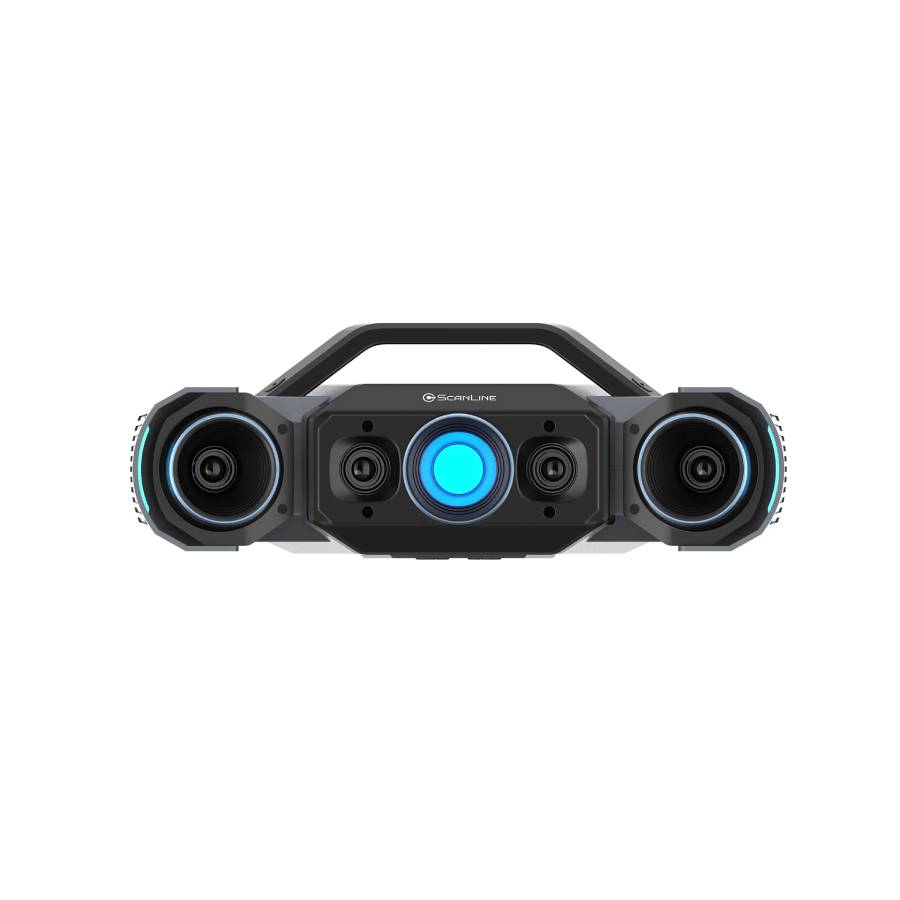

Настольный 3D-сканер ScanLine StaticScan Q12 построен на структурированной подсветке синим LED-источником и оснащён четырьмя камерами разрешением 12,3 МП каждая. Точность достигает 0,012 мм в большом диапазоне и 0,004 мм в малом, поэтому прибор одинаково уверенно оцифровывает крупногабаритные отливки и миниатюрные детали с тонким рельефом. Зона сканирования варьируется от 160 × 110 до 430 × 300 мм, поддерживается захват цветной текстуры, а полноту автоматизации добавляет опциональный поворотный стол. Точность системы подтверждена испытаниями по VDI/VDE 2634 Part 2 в лаборатории, аккредитованной по ISO 17025, — результаты пригодны для метрологических отчётов. StaticScan Q12 относится к нишевым доступным решениям: поставка под заказ, сервисное сопровождение выполняет наша команда.

Четыре камеры по 12,3 мегапикселя

Главное преимущество Q12 перед типовым настольным сканером — оптика: четыре камеры по 12,3 МП фиксируют кромки, резьбовые профили и неглубокий рельеф, которые теряются на сенсорах в 1–2 МП. Синий LED-источник сузил спектр подсветки и повысил контраст полос на металле, пластике и керамике, сократив количество повторных проходов. Сканер работает в двух диапазонах: большой использует рабочее расстояние 590 мм и шаг 0,1 мм, малый — 210 мм и 0,04 мм. Переключение между диапазонами меняет и зону захвата: от 160 × 110 мм для компактных деталей до 430 × 300 мм для крупных сборочных единиц. Для лаборатории это означает меньше повторных сканов: с первого прохода фиксируются и основная геометрия, и мелкие элементы, которые обычно приходится дорабатывать вручную. Такой охват избавляет от покупки второго сканера «под мелочь» и делает систему универсальной для участка контроля и лаборатории. Даже при базовой настройке система покрывает большинство задач: от контроля посадочных размеров до оцифровки художественного рельефа.

Метрологическая база и интеграция

Для производственных лабораторий важно формальное подтверждение точности. StaticScan Q12 прошёл испытания по стандарту VDI/VDE 2634 Part 2, причём измерения выполняла лаборатория точности с аккредитацией ISO 17025; прибор также имеет сертификаты CE, FCC и EAC. Это позволяет включать результаты сканирования в протоколы входного контроля и приёмки. Подключение выполняется по Ethernet или USB 3.0: первый вариант удобен при стационарной установке и включении сканера в сеть предприятия, второй — при переносе системы между участками. Ethernet позволяет включить сканер в локальную сеть предприятия и работать с него с нескольких автоматизированных рабочих мест, а USB 3.0 страхует там, где сеть недоступна. Габариты 366 × 162 × 132 мм и вес 3,5 кг позволяют разместить прибор на обычном лабораторном столе, а поворотный стол, поставляемый отдельно, автоматизирует съёмку со всех сторон без участия оператора. Диапазон рабочих температур 0–40 °C и влажность 10–90% совместимы со стандартными условиями цеха.

Характеристики ScanLine StaticScan Q12

В таблице — паспортные значения из спецификации производителя: их удобно использовать для прямого сравнения с другими настольными системами по точности, оптике и зонам сканирования.

Применение: контроль, реверс-инжиниринг, НИИ

Типовые сценарии StaticScan Q12 — контроль геометрии деталей машиностроения, оцифровка оснастки и пресс-форм, реверс-инжиниринг узлов, документирование исследовательских образцов. Четырёхкамерная схема с высокой детализацией выручает при работе с художественным литьём, ювелирными мастермоделями и палеонтологическими находками, где важен каждый элемент рельефа. Если задачи выходят за пределы настольной зоны, разумно дополнить парк ручным метрологическим комплексом — например, FreeScan UE PRO. Для производственных ОТК собрана подборка 3D-сканеров для контроля качества. Мы поможем выстроить связку «настольный + ручной» сканер под вашу номенклатуру деталей и загрузку участка. Для исследовательских коллективов важна повторяемость: Q12 выдаёт сопоставимые результаты при повторных измерениях одного образца, что упрощает ведение научной документации.

Частые вопросы о ScanLine StaticScan Q12

Какую точность обеспечивает StaticScan Q12?
0,012 мм в большом диапазоне и 0,004 мм в малом; шаг точек — 0,1 и 0,04 мм соответственно, поэтому мелкий рельеф фиксируется достоверно; такой набор закрывает и крупные отливки, и миниатюрные детали без смены оборудования.

Подтверждена ли точность независимыми испытаниями?
Да, сканер прошёл испытания по VDI/VDE 2634 Part 2 в лаборатории с аккредитацией ISO 17025; также получены сертификаты CE, FCC и EAC.

Какие объекты помещаются в зону сканирования?
От 160 × 110 мм в ближнем режиме до 430 × 300 мм в дальнем; более крупные изделия оцифровываются по частям с последующей автоматической сшивкой по общим участкам геометрии.

Нужен ли поворотный стол?
Он поддерживается системой, но поставляется отдельно; со столом съёмка объекта со всех сторон проходит автоматически, без ручного перестроения.

Захватывает ли сканер цвет?
Да, поддерживается сканирование текстур и цвета — это удобно для документирования изделий и подготовки презентационных моделей.

Как купить StaticScan Q12 и что с обслуживанием?
Сканер поставляется под заказ; мы сопровождаем поставку, выполняем установку, обучение персонала и дальнейший сервис собственными специалистами. Поможем выбрать конфигурацию поворотного стола и ПО под ваши задачи.

Сравнить стационарные и портативные модели можно в каталоге 3D-сканеров. Пример подбора системы для конструкторского бюро — https://luwam.ru/2026/09/28/skaner-dlya-nii-kb/ Напишите нам: уточним цену StaticScan Q12, сроки поставки под заказ и условия сервисного сопровождения.
