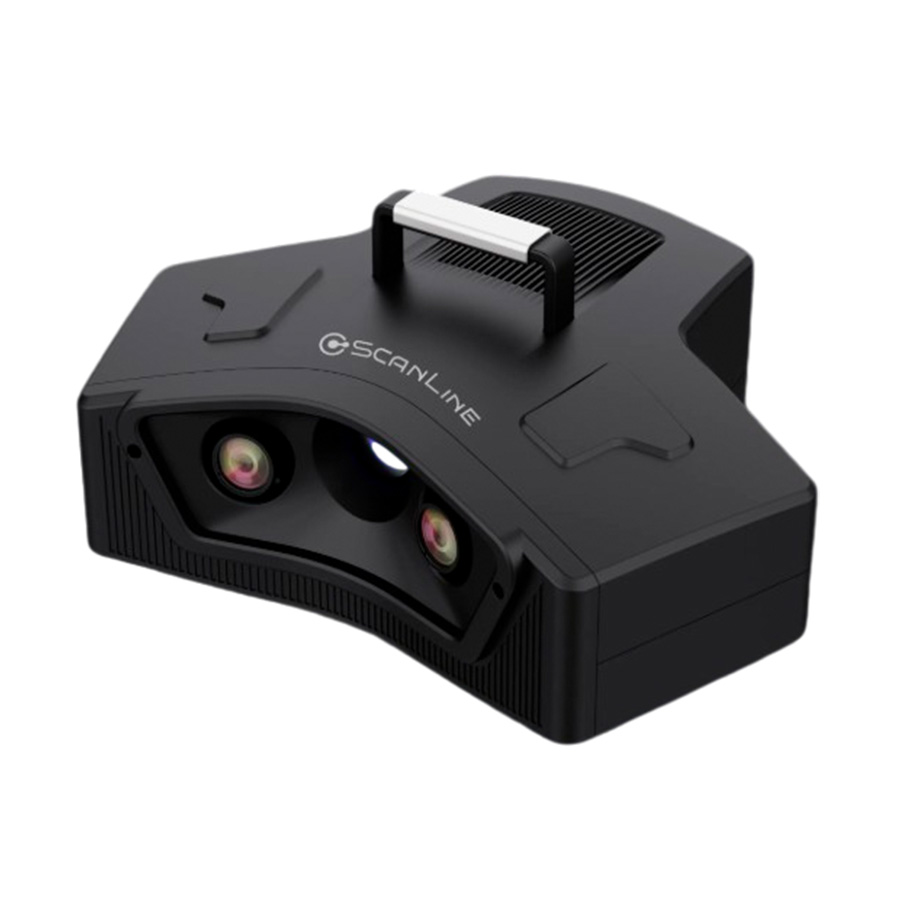

ScanLine StaticScan 13M — настольный 3D-сканер

ScanLine StaticScan 13M — стационарный настольный 3D-сканер со структурированным синим подсветом и двумя камерами разрешением 13 мегапикселей. Прибор фиксирует кадр менее чем за три секунды и обеспечивает точность от 0,004 до 0,012 мм в зависимости от режима — это уровень лабораторного инструмента для контроля небольших и средних деталей. Диапазон зон сканирования от 100×55 до 400×220 мм закрывает и ювелирную мелочь, и корпусные детали, а глубина резкости до 500 мм позволяет оцифровывать объекты со сложным рельефом без переприцеливания. Мы поставляем StaticScan 13M под заказ и обеспечиваем сервисное сопровождение своими силами: настройка, обучение персонала, плановое обслуживание и ремонт. В обзоре ниже — возможности системы, таблица характеристик и ответы на частые вопросы покупателей.

Стационарная схема с камерами 13 Мп

Классическая стационарная компоновка даёт главное преимущество — стабильность. Сканер жёстко закреплён на основании, объект устанавливается в поле зрения двух синхронизированных камер по 13 Мп каждая, а проектор проецирует на него сменные паттерны синего светодиодного света. Синий спектр выбран не случайно: он меньше рассеивается на большинстве инженерных материалов и повышает контраст структуры на скруглениях и мелких элементах. Камеры высокого разрешения различают тонкую геометрию — резьбу, гравировки, кромки, фактуру поверхности, а алгоритмы сшивают кадры в плотный полигон без участия оператора. Поворотный стол поддерживается и докупается отдельно: с ним цикл оцифровки со всех сторон становится полностью автоматическим, оператор лишь меняет детали и запускает серию. Именно поэтому такие системы ценят в метрологических лабораториях и в задачах серийного контроля качества.

Скорость и удобство серийных измерений

Один кадр StaticScan 13M снимается менее чем за три секунды — за минуту система успевает сделать десятки снимков с разных ракурсов и собрать полноценную модель. Глубина резкости составляет 310 мм в режиме высокой чёткости и 500 мм в стандартном режиме: объекты со значительным перепадом высот оцифровываются без перестройки сцены. Рабочее расстояние — 590 мм в широком диапазоне сканирования и 210 мм в малом, что даёт гибкость при переходе от крупных отливок к мелким компонентам. Точность от 0,004 мм в лучших режимах позволяет выполнять контроль размеров, сравнение с CAD-моделью и допусковый анализ, а воспроизводимость результата от оператора к оператору у стационарной схемы заметно выше, чем у ручной. Для задач входного контроля полезно также ориентироваться на метрологические ручные системы — например, обзор FreeScan UE PRO показывает, что даёт лазерный портативный подход в сравнении с настольным.

Характеристики ScanLine StaticScan 13M

Основные параметры StaticScan 13M сведены в таблицу. Обратите внимание на два режима глубины резкости и широкий диапазон зон сканирования — это главные регуляторы производительности под конкретную задачу лаборатории.

Сферы применения и альтернативы

Типичные заказчики StaticScan 13M — контрольно-измерительные лаборатории, опытные производства, службы качества, ювелирные мастерские и кафедры вузов. Прибор хорош везде, где нужна повторяемая, документируемая оцифровка: приёмка комплектующих, доработка импортированной геометрии, реверс мелких деталей, подготовка данных для печати. Если нужна мобильность и оцифровка крупногабаритных изделий прямо в цеху, дополните парк ручным Revopoint MIRACO или гибридным EinScan HX2, а весь спектр оборудования одного из самых доступных сегодня брендов мы собрали в разделе Shining 3D. Для научно-исследовательских задач рекомендуем наш материал о выборе сканера для НИИ и конструкторских бюро. StaticScan 13M поставляется под заказ; сервис, калибровочная поддержка и ремонт выполняются специалистами LUWAM, а базовую комплектацию можно расширить поворотным столом.

Частые вопросы

Чем стационарный сканер лучше ручного?
Жёстко закреплённая оптика даёт повторяемость: результаты не зависят от рук оператора, а циклы автоматизируются. Ручные модели выигрывают только на крупногабаритных объектах, которые нельзя принести к столу.

Какая точность достижима на практике?
От 0,004 до 0,012 мм в зависимости от режима. Верхние значения достигаются на малой зоне сканирования, поэтому для прецизионных деталей разумно комбинировать диапазоны и калибровочные поля.

Обязателен ли поворотный стол?
Нет, он приобретается отдельно. Без него объект переворачивают вручную, с ним система сама снимает ракурсы по кругу и сшивает их в единую модель без вмешательства оператора.

Зачем два режима глубины резкости?
310 мм в режиме высокой чёткости дают максимальную детализацию, 500 мм в стандартном — охват рельефных объектов. Переключение позволяет не перестраивать сцену при смене типа деталей.

Какие сертификаты есть у системы?
CE, FCC, RoHS, WEEE, KC, FDA, UKCA, TELEC и TiSAX, степень защиты IP50. Для лабораторий и сертифицируемых производств это существенный аргумент при включении прибора в парк.

Как заказать и кто обслуживает?
Поставка под заказ: срок и комплектация фиксируются в спецификации. Монтаж, обучение, плановое обслуживание и ремонт выполняет сервисная служба LUWAM без посредников.

Подберём конфигурацию с поворотным столом или без него, поможем с методикой сканирования и обучим персонал работе с системой. Больше материалов о выборе оборудования — в разделе о 3D-сканерах для реверс-инжиниринга: https://luwam.ru/3d-skaner-dlya-revers-inzhiniringa/ . Оставьте заявку через форму на сайте, и мы подготовим расчёт под ваши задачи и график поставки.
