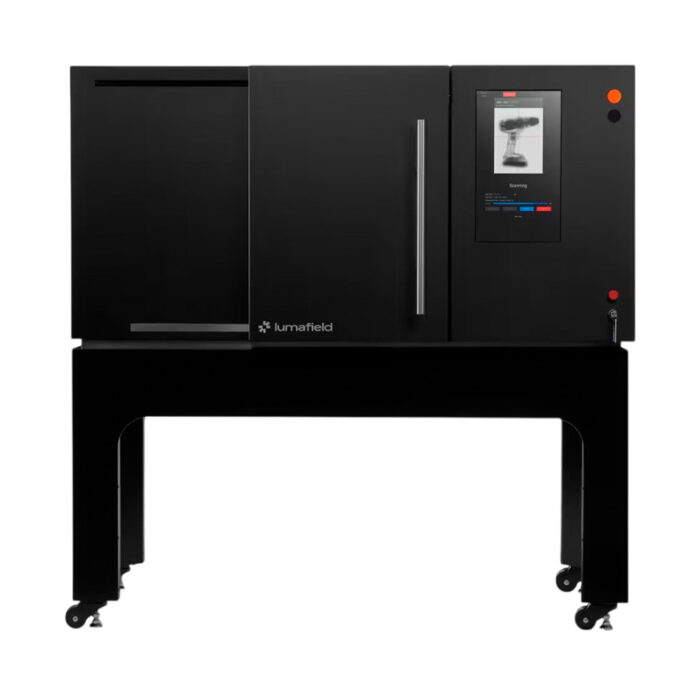

Lumafield Neptune — промышленный КТ-сканер

Lumafield Neptune — настольный рентгеновский томограф, который переносит промышленную компьютерную томографию из отдельного помещения метрологической лаборатории на рабочий стол инженера. Прибор сканирует объект целиком, вместе с внутренней структурой: поры в литье, полости в печатных деталях, дорожки печатных плат, сборку закрытых узлов. Не нужно разрезать образец, заливать его в компаунд или готовить поверхность — объект помещается в камеру, а результатом становится объёмная модель, которую можно резать сечениями прямо в браузере. Lumafield — американский разработчик, официальные поставки в Россию не ведутся, поэтому LUWAM отгружает Neptune параллельным импортом под заказ. Для задач внешней геометрии выгоднее смотреть оптические альтернативы — о них ниже.

Компьютерная томография: взгляд внутрь детали

Оптический сканер видит только поверхность. Компьютерная томография работает иначе: объект вращается в камере, рентгеновские проекции снимаются с сотен углов, а алгоритм восстановления строит объёмную карту распределения плотности. На выходе получается воксельная модель, в которой различимы внутренние дефекты: газовая пористость литья, непровары, пустоты в печатных деталях, смещение компонентов в заливке, скрытые каналы охлаждения. Для аддитивного производства это способ контролировать то, что раньше проверялось только разрушением образца: годность оценивают по каждой детали, а не по выборке из партии. Подготовка поверхности не нужна вовсе — прозрачные, чёрные и блестящие объекты сканируются так же уверенно, как матовый металл, без спреев и маркеров.

Что получает инженер в результате сканирования

Результат томографической съёмки — не эффектная картинка, а измерительный документ. По модели измеряют фактическую толщину стенок, сравнивают геометрию с CAD и строят карты отклонений по всему объёму, а не только по доступным поверхностям. Проверяют сборку без разборки: положение датчика в герметичном корпусе, качество заливки компаундом, наличие посторонних предметов. Анализируют пористость в процентах объёма и распределение пор по размерам — критичные показатели для литых деталей ответственного назначения. Данные переиспользуют в реверс-инжиниринге, когда чертежей нет, а копировать приходится по физическому образцу вместе со скрытыми полостями. Такой набор задач типичен для НИИ, сертификационных лабораторий и разработчиков электроники.

Характеристики

Полная спецификация Neptune публикуется производителем по запросу: Lumafield не выкладывает единую открытую таблицу и подбирает конфигурацию под задачу заказчика. Сведения о классе устройства собраны ниже; точные параметры под ваш размер образца и требуемое разрешение инженеры LUWAM запросят на заводе при подготовке коммерческого предложения.

Рентгеновское оборудование требует соблюдения локальных норм эксплуатации: на предприятии назначается ответственное лицо, ведётся учёт работы установки. Интеграцию томографа в ваши процессы спланируем вместе, на этапе постановки задачи.

Облачная платформа Voyager

Lumafield сделала ставку на облако: сканер собирает проекции, а восстановление томограмм и анализ выполняются на серверах компании, результат открывается в браузере через платформу Voyager. Инженеру не нужна рабочая станция с десятками ядер — достаточно обычного ноутбука. В Voyager доступны сечения, измерения, сравнение с CAD, подсветка по плотности и инструменты командной работы: коллеги из других городов видят одни и те же данные, комментарии и разметка сохраняются в проекте. Это удобно распределённым командам и контрактным лабораториям. Обратная сторона — привязка к зарубежным серверам и подписке: при планировании инфраструктуры стоит учесть требования политики безопасности предприятия к передаче данных наружу и стабильности доступа.

Поставка параллельным импортом и альтернативы

Neptune — американский продукт, и сегодня он относится к условно доступному оборудованию: официального дистрибьютора и заводской сервисной сети в России нет. LUWAM поставляет такие томографы параллельным импортом под заказ, беря на себя логистику, таможенное оформление и пусконаладку; сервис ограничен, запчасти и обновления согласовываются индивидуально. Если задача ограничивается внешней геометрией, рациональнее смотреть официально поставляемые системы: для метрологии и контроля допусков — FreeScan UE PRO, для предметного сканирования — Revopoint MIRACO. Внутренние дефекты в этом случае контролируют ультразвуком или выборочной металлографией. Финальное решение стоит принимать вместе с нашим инженером: подберём схему контроля под бюджет, сроки и допуски.

Частые вопросы

Чем томограф лучше оптического 3D-сканера?
Он видит внутреннюю структуру: поры, полости, включения и сборку узлов. Оптический сканер быстрее и дешевле снимает внешнюю геометрию, поэтому устройства часто применяют в паре.

Нужна ли отдельная комната?
Нет, Neptune рассчитан на офисную среду и обычное электропитание. Достаточно устойчивого стола и соблюдения внутренних норм работы с рентгеновскими установками.

Просвечивает ли томограф металл?
Да, рентген проходит через металлы. Пробивная способность зависит от плотности материала и настроек источника — схему под вашу деталь подтвердит инженер при заказе.

Как заказать Lumafield в России?
Поставка параллельным импортом под заказ: LUWAM организует закупку, доставку и пусконаладку. Сроки зависят от цепочки поставки, уточняйте у менеджера.

Какой сервис доступен?
Заводская поддержка из США ограничена. Пусконаладку и сопровождение выполняет LUWAM; сценарии ремонта и запасных частей фиксируем в договоре до покупки.

Что делать, если бюджет ограничен?
Для внешней геометрии достаточно FreeScan UE PRO или Revopoint MIRACO по официальной поставке. Внутренний контроль можно закрывать выборочными разрушающими методами.

Решаем задачи неразрушающего контроля и оцифровки сложных объектов под ключ. Подробнее о выборе оборудования — в подборке 3D-сканеров для контроля качества и материале для НИИ и конструкторских бюро. Что учесть при покупке б/у техники: https://luwam.ru/2026/09/28/proverit-bu-3d-skaner/ . Задачи реверс-инжиниринга: https://luwam.ru/3d-skaner-dlya-revers-inzhiniringa/
