3DQ Planeta3D 600M4 — стационарный 3D-сканер

3DQ Planeta3D 600M4 — стационарный оптический комплекс для точной оцифровки средних и крупных объектов: от художественного литья и археологических находок до агрегатов и узлов машин. Четыре камеры Intel RealSense D415 разрешением 3,1 мегапикселя работают по технологии структурированной подсветки, точность — от 0,072 до 0,26 мм в зависимости от режима, разрешение — до 768 вокселей. Комплекс принимает предметы диаметром до 1000 мм и высотой до 1850 мм, поворотный стол входит в комплект. Программы Planeta3DMultisensor и модуль фотограмметрии Planeta3DPhoto поставляются на русском языке. Исполнение — без системного блока: компьютер подключается отдельно. Монтаж, калибровка на месте и обучение персонала на старте входят в сопровождение поставки. Ниша бренда — доступные решения: поставка под заказ, сервисное сопровождение выполняют наши инженеры.

Назначение комплекса Planeta3D 600M4

Стационарная схема с поворотным столом выигрывает у ручной съемки там, где важна повторяемость: контроль качества отливок и сварных узлов, реверс-инжиниринг запчастей, оцифровка музейных предметов и коллекций, фиксация вещественных доказательств, цифровализация протезов и ортопедических изделий. Комплект из четырех камер и стола оцифровывает объект за один цикл вращения, оператору не нужно обносить сканер вокруг изделия. Точность от 72 микрометров позволяет различать мелкий рельеф: чеканку, клейма, резьбу, следы инструмента. Захват текстур и цвета делает модель пригодной для каталогов и виртуальных выставок. Для метрологических измерений на производстве комплекс дополняют ручные системы — например, FreeScan UE PRO.

Мультисенсорная схема из четырех камер

В отличие от одиночного сканера, 600M4 синхронно смотрит на объект с четырех ракурсов: перекрытия снимков сшиваются программно, «мертвых зон» меньше, а цикл короче. Камеры RealSense D415 с матрицами 3,1 мегапикселя фиксируют структурированную подсветку на расстоянии около 300 мм от объекта; геометрия восстанавливается в воксельном представлении с разрешением до 768 вокселей. Для сложных поверхностей — глубоких полостей, тонких стенок, полупрозрачных включений — подключается модуль Planeta3DPhoto: фотограмметрия по серии снимков достраивает участки, где активная подсветка бессильна. Смена режима занимает минуты, данные обоих методов объединяются в одной сцене. Масса комплекса — 40 кг, габариты 760 на 660 на 230 мм, поэтому для него готовят отдельный стол или станину; упаковка — 900 на 800 на 400 мм и 50 кг брутто.

Режимы обработки и русскоязычное ПО

Planeta3DMultisensor берет на себя весь цикл подготовки модели: сглаживание, автоматическое удаление лишних элементов, уменьшение полигональности, обрезку, выравнивание по плоскости, устранение отверстий и масштабирование. Интерфейс на русском языке снижает порог входа для лаборантов и техников. Экспорт — STL, PLY, OBJ и VRML: сетки уходят в системы проектирования и печатные слайсеры, а VRML переносит цветные текстуры. Требования к станции: Windows 8 или 10, процессор не ниже Intel Core i7, видеокарта NVIDIA с памятью от 6 ГБ, оперативная память 32 ГБ. Для контроля геометрии готовых изделий связка «сканер — программа» заменяет шаблоны и калибры; методику применения стационарных комплексов в производстве разбираем в материалах о 3D-сканировании для контроля качества.

Комплект поставки и подготовка места

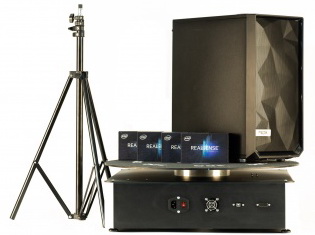

В комплект входят: четыре камеры RealSense D415, набор штативов, калибровочное поле, поворотный стол, кабели USB и USB Type-C, сетевой кабель, USB-носитель с программами, лицензионный ключ и транспортировочный кейс. Системный блок приобретается отдельно: процессор не ниже Intel Core i7, видеокарта NVIDIA с памятью от 6 ГБ, 32 ГБ оперативной памяти, Windows 8 или 10. Для комплекса готовят устойчивый стол или станину и предусматривают защиту от пыли и вибраций, электропитание — обычная розетка. Масса 40 кг требует переноски вдвоем, вес упаковки — 50 кг. Перед первым запуском выполняется калибровка по полю из комплекта; повторять ее стоит после переезда и смены штативов. Конфигурацию рабочей станции согласуем под ваши объекты и поток задач — напишите нам описание работ.

Характеристики 3DQ Planeta3D 600M4

Частые вопросы о Planeta3D 600M4

Что значит исполнение без системного блока?
Комплекс поставляется без компьютера; требования — Intel Core i7, NVIDIA с 6 ГБ памяти, 32 ГБ оперативной памяти.

Какой максимальный размер объекта?
Диаметр до 1000 мм при высоте до 1850 мм — от ювелирных изделий до скульптуры средних габаритов.

Есть ли поворотный стол в комплекте?
Да, стол входит в комплект вместе со штативами, калибровочным полем, кабелями и кейсом.

Какое программное обеспечение используется?
Planeta3DMultisensor и модуль фотограмметрии Planeta3DPhoto, оба — на русском языке.

Какая точность оцифровки?
От 0,072 до 0,26 мм в зависимости от режима, разрешение — до 768 вокселей.

Захватывает ли комплекс цвет?
Да, текстуры и цвет сохраняются, в том числе через VRML для цветной печати и каталогов.

Итог: Planeta3D 600M4 — стационарный комплекс для лабораторной оцифровки предметов до метра с русскоязычным ПО и фотограмметрией в одном комплекте. Как такие системы работают в производстве — в материалах о 3D-сканировании для реверс-инжиниринга и контроле качества. Перечень оборудования — в каталоге https://luwam.ru/shop/3d-skanery/ , условия поставки и сопровождения — гарантия и ремонт. Подберем конфигурацию станции под ваши объекты.
