Smart Optics Vinyl Open Air

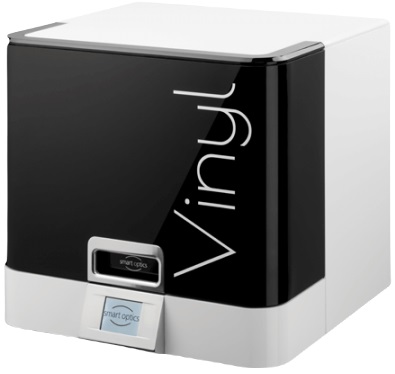

Smart Optics Vinyl Open Air — настольный лабораторный 3D-сканер для зуботехнических производств, где от оцифровки требуют высокую точность. Прибор работает по технологии структурированного подсвета и снимает геометрию с точностью 6 мкм, а камеры дополнительно захватывают цвет: цифровая модель получает не только форму, но и оттенки дёсен и зубов. Зона сканирования 80 × 65 × 85 мм рассчитана на сегменты челюстей и отдельные модели, полный цикл занимает 40–70 секунд. Сканер дополняет линейку Smart Optics и адресован лабораториям CAD/CAM, которым важны достоверные данные для посадки конструкций и аккуратная передача деталей препарирования. Мы привозим Vinyl Open Air под заказ и обслуживаем его своими специалистами на всём сроке службы.

Точность для цифровой стоматологии

Шесть микрометров — уровень, при котором погрешность сканера перестаёт быть значимой на фоне технологических допусков фрезерования и печати. Коронки, мосты, вкладки и индивидуальные абатменты проектируются по плотному облаку точек, и посадка конструкции получается предсказуемой. Ошибка оцифровки не суммируется по длине протяжённого моста. Сканер оцифровывает лабораторные модели в зоне 80 × 65 × 85 мм; для фрагментов и отдельных сегментов этого достаточно, а крупные объекты разбиваются на проходы с последующей сшивкой. Результат экспортируется в STL и загружается в систему проектирования, которую использует лаборатория. Скорость цикла 40–70 секунд означает, что лаборатория принимает и отдаёт заказы в том же темпе, в каком работает фрезерный центр. При серийной работе сканер быстро становится узлом, через который проходит всё производство: срыв цикла здесь сразу бьёт по срокам выполнения заказов клиник.

Захват цвета и работа с моделями

Кроме геометрии Vinyl Open Air фиксирует текстуру: камеры разрешением 1,3 Мп записывают цвет, и на выходе получается цветная полигональная модель. Для техника это практично: видно границы препарирования, оттенки дёсен и характер поверхности — данные, которые теряются при оцифровке только по геометрии. Цветные модели удобно отправлять клинике на согласование и архивировать вместе с заказом, а дефекты самих моделей — сколы и трещины — видны сразу, до запуска заказа в работу. Для лабораторий с большим потоком заказов это заметная экономия времени на согласованиях и переделках. Источник подсвета — светодиодный, он не нагревает модель и не искажает её размеры при длинных сериях. Подключение выполняется по USB 3.0, поэтому даже большие партии данных передаются на рабочую станцию без задержек. Управление построено на шаблонах: техник выбирает тип заказа, а сканер сам выполняет проходы и контроль качества сетки, после чего модель готова к передаче в CAD.

Технические данные Vinyl Open Air

Основные характеристики прибора перечислены в таблице ниже.

Установка, сравнение и обслуживание

Сканер устанавливается на устойчивый стол: при весе 23 кг и габаритах 455 × 430 × 420 мм прибору нужна собственная площадка без вибраций. Мы доставляем оборудование в лабораторию в заводской упаковке весом 30 кг, распаковываем, ставим программное обеспечение и выполняем калибровку. В отличие от интраоральных систем, которые сканируют прямо в полости рта, лабораторный формат работает с физическими моделями и слепками: лаборатория не зависит от парка сканеров клиник и в любой момент может оцифровать архив или контрольный образец. Начать можно с одного прибора, а позже масштабировать парк под рост объёмов. Поставка Vinyl Open Air идёт под заказ напрямую от производителя, а сервисное сопровождение в России выполняем мы — диагностика, калибровка, замена узлов и обновления без ожидания ответа из-за рубежа. По запросу проведём демонстрацию на ваших моделях и поможем настроить шаблоны под номенклатуру лаборатории. Это снимает главный риск покупки импортного оборудования — долгий простой при первой же неисправности.

Частые вопросы

Какие модели помещаются в зону сканирования?
Рабочая зона 80 × 65 × 85 мм вмещает сегменты челюстей и отдельные лабораторные модели. Более крупные объекты оцифровываются по частям с последующей программной сшивкой проходов.

Зачем лаборатории захват цвета?
Цветная модель показывает границы препарирования, оттенок дёсен и характер поверхности. Это упрощает согласование с клиникой, дизайн-работы и архивирование заказов.

Сколько времени занимает один цикл?
От 40 до 70 секунд в зависимости от выбранного шаблона и сложности модели. При серийной загрузке это означает десятки оцифрованных заказов за смену.

Что даёт точность 6 мкм на практике?
Погрешность сканирования становится пренебрежимо малой по сравнению с допусками фрезерования и печати. Это особенно важно там, где требования к посадке конструкций максимальны.

Где посмотреть другие решения для стоматологии?
Обзор направления и подбор под задачи клиники и лаборатории — на нашей странице про 3D-сканеры для стоматологии.

Как купить Vinyl Open Air и кто его обслуживает?
Сканер поставляется под заказ, сроки и цену согласует менеджер. Установку, калибровку, обновления и ремонт в России выполняют наши инженеры.

Vinyl Open Air выбирают лаборатории, которым нужны шесть микрометров, цвет и предсказуемый цикл оцифровки. Обзор направления — на странице сканеры для стоматологии, каталог оборудования — https://luwam.ru/shop/3d-skanery/ , условия обслуживания — https://luwam.ru/garantiya-i-remont/ , а посмотреть приборы вживую и получить консультацию можно в Москве — страница «3D-сканер в Москве».
