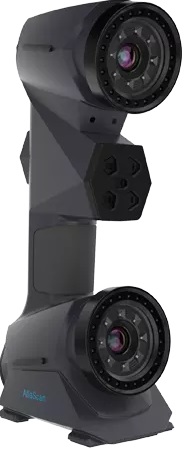

ZG AtlaScan — ручной 3D-сканер

ZG AtlaScan — ручной лазерный 3D-сканер, который сочетает высокую заявленную точность до 0,01 мм с компактным корпусом весом 1,25 кг. Прибор работает в двух измерительных объемах: 240×230 мм для мелких деталей и 600×550 мм для объектов среднего габарита, что позволяет одним устройством закрывать задачи от контроля фрезерованных элементов до оцифровки фасонных отливок. Лазерная технология хорошо переносит темные и блестящие поверхности, а эргономичная рукоятка позволяет вести длинные сессии сканирования без усталости руки. Мы поставляем AtlaScan под заказ, помогаем с выбором рабочей станции, настройкой ПО и обучением персонала. По классу задач прибор конкурирует с доступными моделями Shining 3D, которые также есть у нас в каталоге.

Конструкция и лазерная технология

В основе ZG AtlaScan лежит лазерная триангуляционная схема: излучатель формирует на поверхности световое сечение, камеры фиксируют его смещение, и по величине сдвига вычисляется расстояние до каждой точки профиля. Лазерный метод отличается высоким разрешением по глубине, поэтому мелкие радиусы, острые кромки и глухие карманы оцифровываются полнее, чем при структурированной подсветке. Корпус размером 295x135x75 мм выполнен из легких сплавов и защищает оптику от цеховой пыли. Переключение между зонами сканирования выполняется сменой рабочей дистанции: меньший объем дает больше деталей на мелких объектах, больший ускоряет оцифровку протяженных поверхностей. Сканер подключается к ноутбуку или рабочей станции одним кабелем, данные пишутся напрямую в проект, а сшивка кадров идет по геометрии и маркерам. Программное обеспечение показывает ход сшивки в реальном времени: непросканированные участки подсвечиваются цветом, и оператор закрывает их до перехода к следующей зоне, не повторяя сессию целиком. Для габаритных объектов используются референсные метки, для мелких — поворотный столик под рукой оператора.

Что удобно сканировать AtlaScan

Основные сценарии прибора — контроль качества, реверс-инжиниринг и оцифровка для производства. В метрологических задачах сканер снимает фактическую геометрию детали, после чего облако точек сравнивается с CAD-моделью: так проверяют обработанные поверхности, посадочные места, штампы и пресс-формы после ремонта. В реверсе AtlaScan оцифровывает устаревшие узлы, по которым нет документации, и готовит модели для повторного изготовления. Мастерские и небольшие производства применяют его для контроля сварных швов, литья и гибки, а дизайн-студии — для перевода физических макетов в цифру. Диапазон зон 240×230–600×550 мм делает прибор универсальным: на одном полюсе ювелирные вставки и мелкая фрезеровка, на другом — корпусные детали, элементы тюнинга и интерьерные фрагменты. Отдельная ниша — автоспорт и тюнинг: посадочные места, обвесы и переходные кронштейны нередко существуют в единственном физическом экземпляре, а после оцифровки их можно воспроизвести на фрезерном станке или 3D-принтере. Для очень крупных объектов вроде кузовов сканер работает в связке с фотограмметрической привязкой опорных точек, которая удерживает общую геометрию по всей длине объекта.

Характеристики ZG AtlaScan

Ключевые паспортные параметры собраны в таблице. Заявленная точность 0,01 мм относится к отдельным измерениям в идеальных условиях; на практике итоговая погрешность зависит от конфигурации, калибровки и оператора, поэтому для критичных задач мы рекомендуем тестовое сканирование ваших деталей перед покупкой.

Сравнение с альтернативами

Прямые конкуренты AtlaScan по формату — доступные ручные сканеры с официальной поставкой. Лазерный гибрид Shining 3D EinScan HX2 сочетает лазерный и светодиодный режимы: первый для металла и темных поверхностей, второй для скорости и цветных объектов. Беспроводной Revopoint MIRACO дешевле и автономнее, он оптимален для предметного сканирования, макетов и небольших деталей. При выборе помогает наша статья о том, какой сканер выбрать — EinScan или FreeScan: в ней разобраны различия линеек по точности и сценариям. Мы поставляем все перечисленные позиции, поэтому подберем связку под ваш бюджет, а не под остатки на складе.

Частые вопросы

Какую реальную точность дает AtlaScan на практике?
Паспортное значение 0,01 мм достижимо на отдельных измерениях при аккуратной калибровке. Для контроля габаритов и формы закладывайте запас и обязательно делайте тестовое сканирование вашей детали перед покупкой — полезно повторить съемку несколько раз и сравнить результаты между собой.

Нужно ли клеить маркеры?
На крупных и симметричных объектах без выраженной геометрии — да, маркеры исключают проскальзывание сшивки. На деталях со сложной формой сканер нередко справляется по геометрии.

Сканирует ли прибор металл и черные пластиковые детали?
Да, лазерная схема уверенно работает по металлу и темным поверхностям; сильно зеркальные участки перед съемкой матируются спреем.

Какой компьютер нужен?
Достаточно рабочей станции среднего уровня с дискретной графикой и 16 Гб памяти; точную конфигурацию под ваш объем данных подскажут наши инженеры.

Чем AtlaScan отличается от EinScan HX2?
EinScan HX2 — гибрид лазера и светодиодной подсветки с официальной поставкой и сервисом от Shining 3D. AtlaScan интересен ценой и компактностью, выбор зависит от задач — сравните обе карточки в каталоге.

Есть ли сервис в России?
Поставка ZG AtlaScan идет под заказ, диагностику и ремонт координируем мы; условия сопровождения фиксируем в договоре перед оплатой.

Чтобы подобрать ручной сканер под ваши задачи, напишите нам — проведем сравнение на ваших деталях и поможем составить техническое задание на комплектацию. Дополнительные материалы: обзор сценариев 3D-сканеров для реверс-инжиниринга и раздел портативных моделей. Полный обзор лазерных гибридов читайте здесь: https://luwam.ru/2026/09/27/obzor-freescan-ue-pro/ .
